Vis à bois ESCR, tête plate SIMPSON Strong-Tie

Ces vis structurelles à tête plate sont robustes et ne nécessitent aucun pré-perçage. Elles additionnent les atouts techniques pour vous permettre de réaliser des assemblages de très haute qualité. Conçues pour l'ossature bois et la charpente, ces références sont utilisées pour une large gamme d'applications dans la construction bois professionnelle.

Applications

• Se fixe sur bois massif, bois composite, lamellé collé et lamellé croisé
• Pour fixer bois massif, composite ou lamellé-collé

Domaines d'utilisation

• Assemblage d'éléments en bois massifs, lamellés, dérivés du bois pour ossatures.

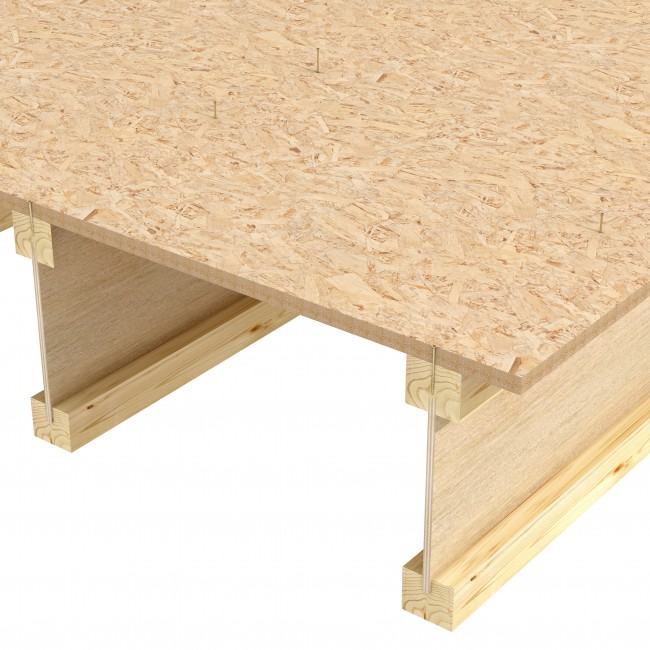

• Assemblage de plancher OSB sur Poutres en I et solives en bois massif.
• Assemblage de montants pour pose de systèmes ITE.

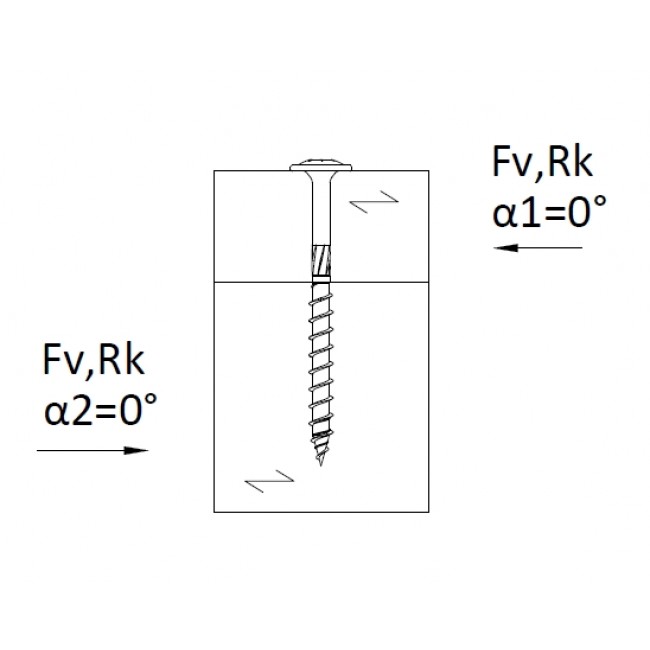

Mise en oeuvre

Distances minimales

Références

Distances minimales b)

a1 (mm)

a2 (mm)

a1,c (mm)

a2,c (mm)

ESCR 8,0

40

40

40

32

ESCR 10,0

70

50

100

40

L’écart a2 peut être réduit à 2,5 x ∅, lorsque le produit de a1 et a2 est supérieur à 25 x ∅².
Ne s’applique pas pour ∅ > 8 mm.

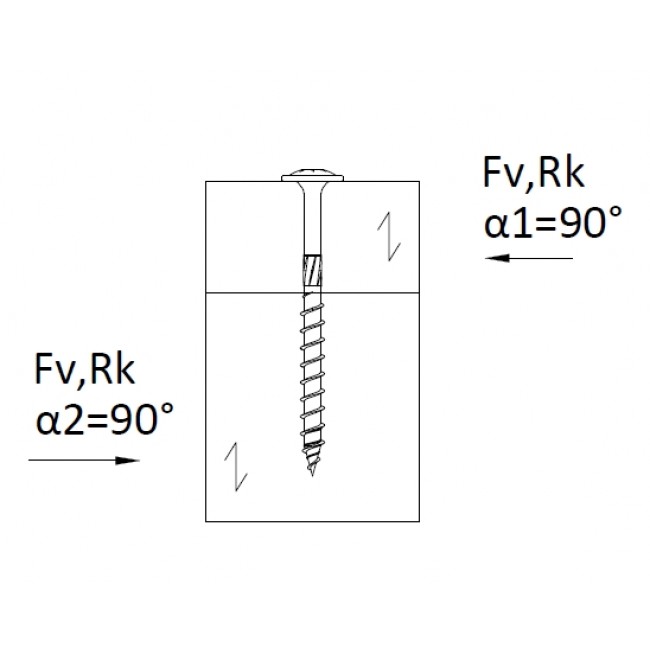

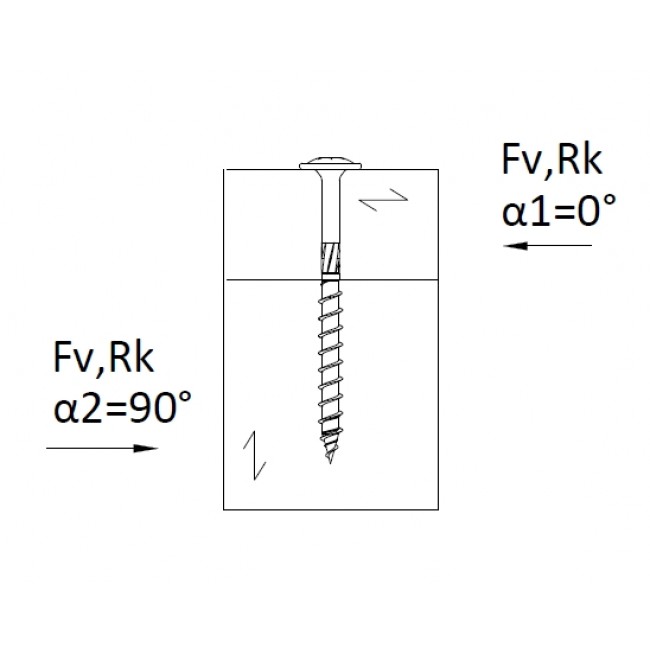

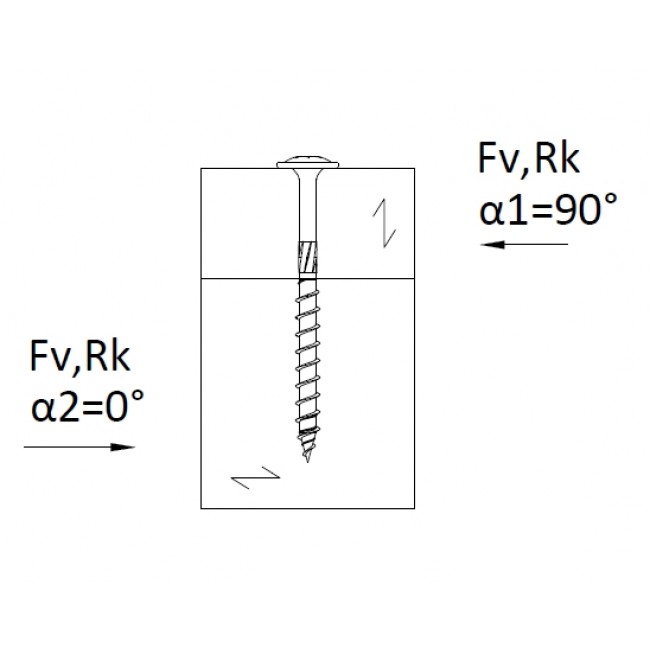

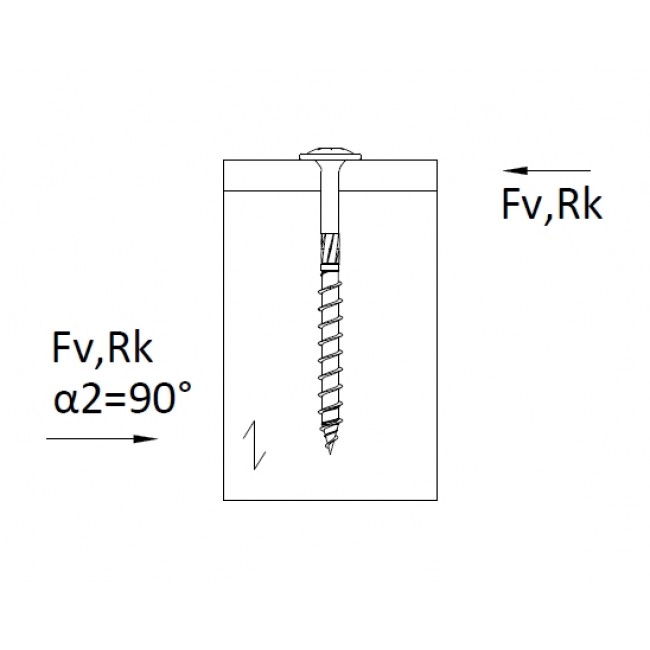

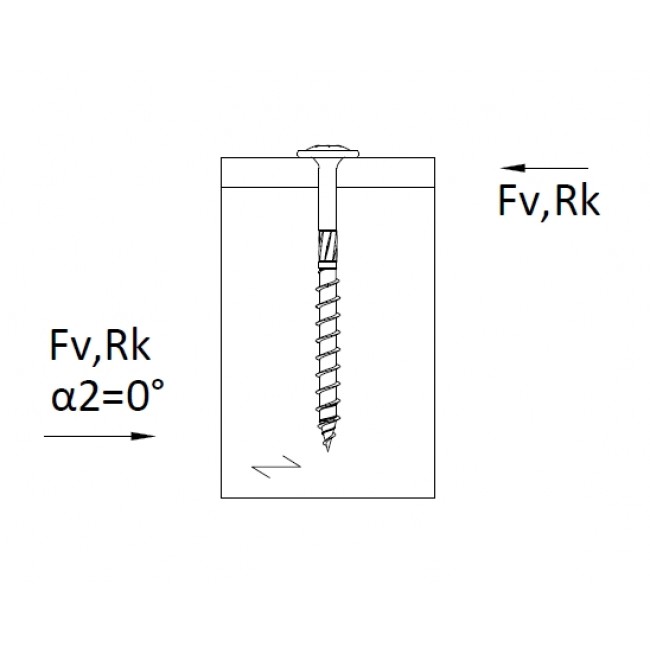

b) Les écarts minimaux sont indiqués selon ETA-13/0796 A.7.3 pour charge axiale. Dans le cas de charges au cisaillement, il convient de respecter les distances données dans l'Eurocode 5.

• Assemblage de panneaux de plancher sur solives

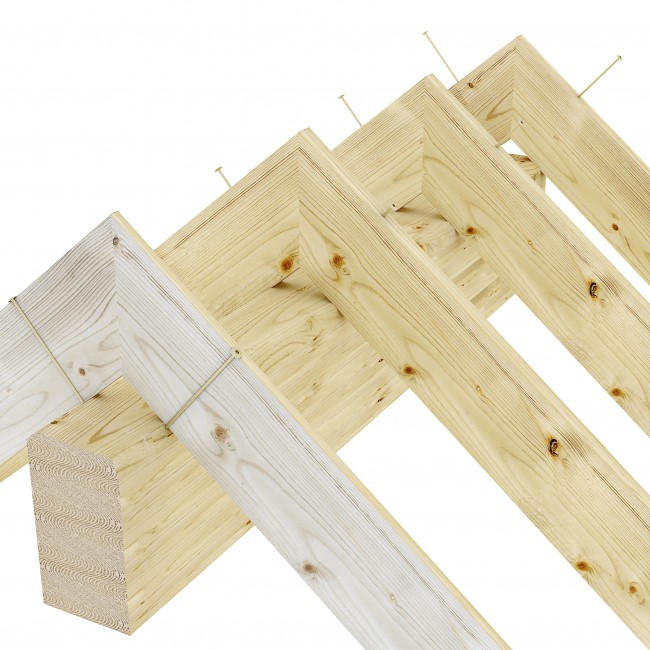

• Fixation chevron sur faitage

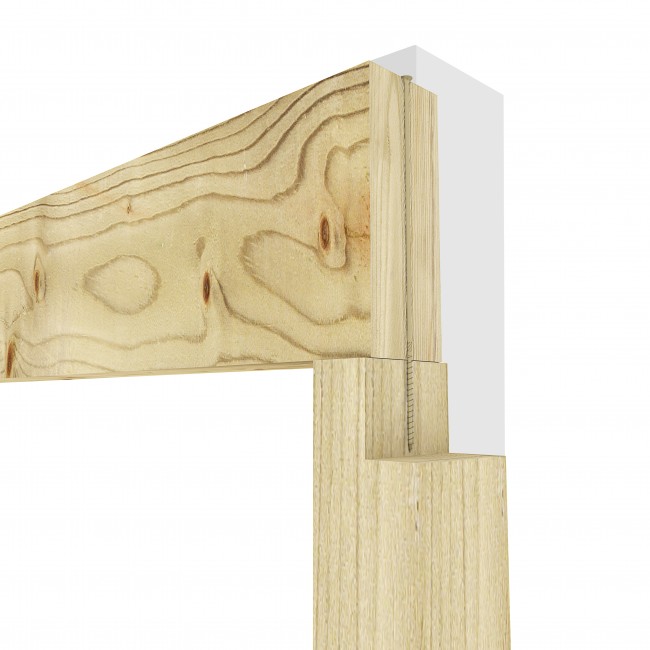

• Assemblage poteau-poutre
