Sabot de charpente ajustable en largeur - droit et gauche - SDE SIMPSON Strong-Tie
Les points clés :
- S'adapte à des sections de bois de 60 à 120 mm
- Souplesse d'installation
À partir de
Référence 10 versions disponibles 10 versions disponibles
En stock dans notre entrepôt (selon version)
Produits similaires
Descriptif détaillé
Description

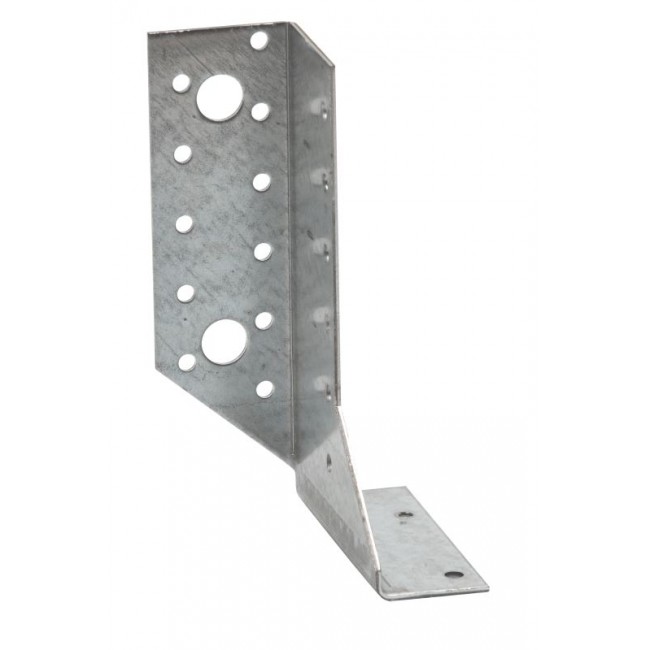

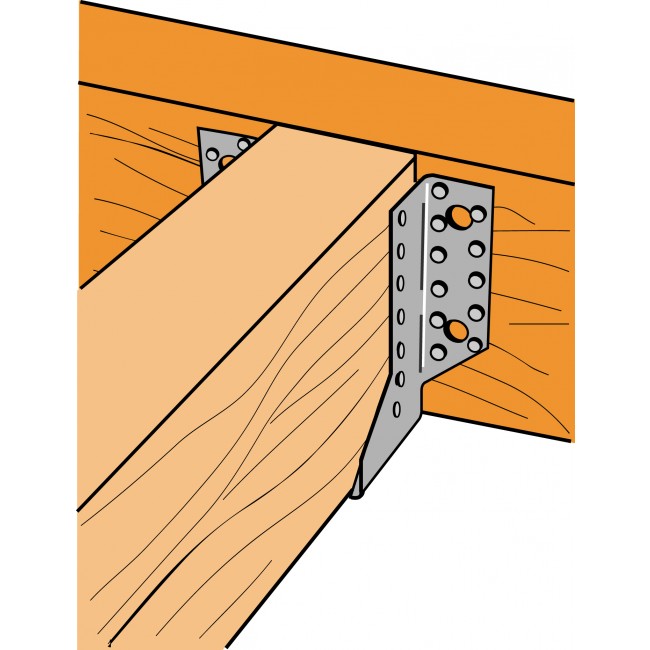

Ce sabot en deux éléments (livré à l’unité, droit ou gauche) permet de s'adapter à toutes les largeurs de solives entre 60 et 120 mm. En plus des fixations habituelles, il faut nécessairement clouter le bois porté par en dessous.

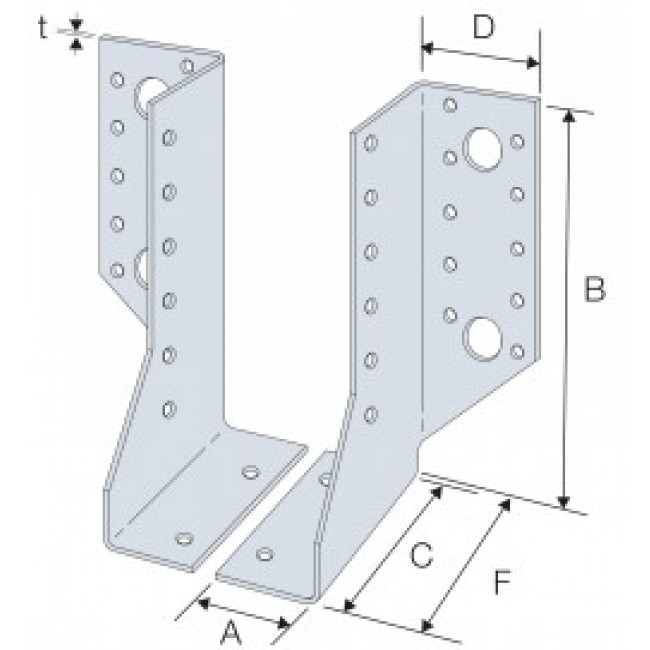

Attention : la dimension A est la largeur de la lame inférieure du demi sabot.
Caractéristiques
- Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
- Protection du métal type Z275 (galvanisé zinc 19 microns).
- Exemples d'utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.
Avantages
- Grande souplesse d'utilisation en neuf comme en rénovation.
Mise en oeuvre et fixations
Sur bois :
- Pointes CNA Ø 4.0 x 50 mm.
- Tirefonds et boulons Ø 10 ou Ø 12mm.
Sur béton :
Support béton :
- Cheville mécanique : Goujon WA M12-104/5.
- Ancrage chimique : Résine AT-HP + tige filetée LMAS M12-150/35.
Support maçonnerie creuse : (reprise de charges des ancrages à vérifier)
- Ancrage chimique : Résine AT-HP ou POLY-GP + LMAS M12-150/35 + tamis SH M16-130.
Contenu du colis
Livré par 1 pièce, 2 demi-sabots pour réaliser un sabot.
Caractéristiques techniques
| Classe de protection | Classe 2 : sous abri (charpente, ossature, etc.) |
|---|---|
| Dimension A | 30 mm |
| Dimension C | 84 mm |
| Dimension D | 41,50 mm |
| Dimension E | 86 mm |
| Finition de protection | Galvanisation Z275 |
| Largeur de solive maximum | 160 mm |
| Largeur de solive minimum | 60 mm |
| Marque | SIMPSON Strong-Tie |
| Matière | Acier laminé à froid S250GD |
| Porte | Bois massif, bois, bois composite, ... |
| Porteur | Bois, béton, acier |
| Type | SDE |
| Épaisseur t | 2 mm |
| Code fabricant |
|
| Conditionnement | |
| Dimension B (mm) | |
| Hauteur de solive maximum (mm) | |
| Hauteur de solive minimum (mm) | |
| Perçages sur le porteur | |
| Perçages sur le porté | |
| Sens |
