Sabot de charpente à ailes extérieures - SAE SIMPSON Strong-Tie
Les points clés :
- Le sabot de référence pour la construction bois
- En acier galvanisé
- Épaisseur 2 mm
À partir de
Référence 96 versions disponibles 96 versions disponibles
En stock dans notre entrepôt (selon version)
Produits similaires
Descriptif détaillé
Description

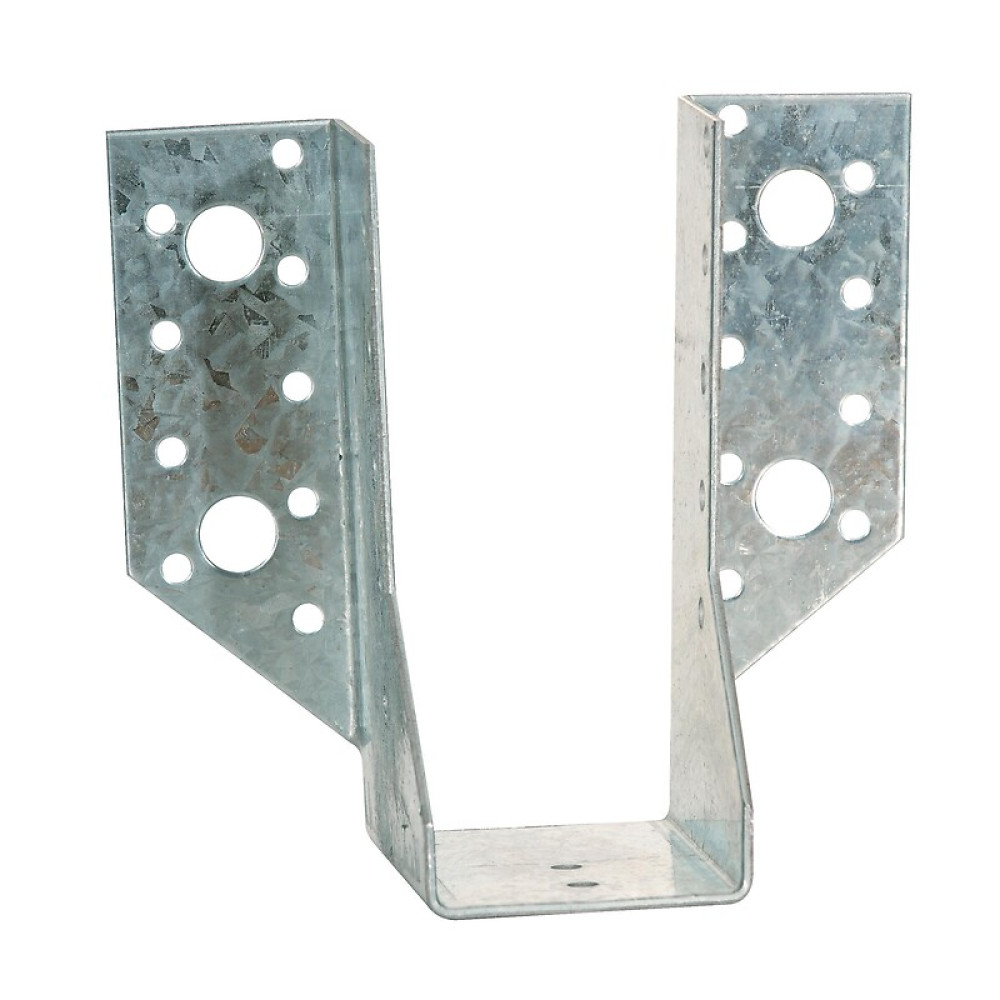

Sabot de charpente à ailes extérieures SAE
Le sabot de charpente à ailes extérieures SAE est le sabot de référence pour la construction bois : solivages, planchers, poutres.
Sa mise en oeuvre est simple et rapide et s'adapte à tous les projets. Sa solidité éprouvée contribue à la fiabilité et la durabilité de l'ouvrage.
Caractéristiques
- Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
- Protection du métal type Z275 (galvanisé zinc 19 microns).
- Exemples d'utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.
Avantages
- Installation rapide et simple.
Support
- À clouer sur bois, bois composite et bois lamellé collé, à goujonner sur béton, à boulonner sur acier
- Pour la fixation du bois massif ou lamellé collé, des bois composites
Domaines d'utilisation
- Solives, pannes.
- Poutres lisses et montants de bardage.
- Butées de chevrons.
- Renforcement d'assemblages existants ...
Mise en oeuvre et fixations
Sur porté :
- Pointes annelées CNA Ø 4.0 x 50 mm.
- Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
- Vis CSA Ø 5.0 x 40 mm.
- Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
Sur porteur :
Support bois
- Pointes annelées CNA Ø 4.0 x 50 mm.
- Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
- Vis CSA Ø 5.0 x 40 mm.
- Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
Support acier :
- Boulons Ø 12 ou Ø 10 mm suivant développé (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).
Support béton :
- Cheville mécanique : goujon WA M10-78/5 (pour les SAE200 et 250) et type WA M12-104/5 (pour les SAE300, 340, 380, 440 et 500).
- Ancrage chimique : résine AT-HP avec tige filetée LMAS M10-120/25 (pour les SAE200 et 250) et LMAS M12-150/35 (pour les SAE300, 340, 380, 440 et 500).
Support maçonnerie creuse (reprise de charges des ancrages à vérifier) :
- Résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16-130 (pour les SAE200 et 250).
- Résine AT-HP ou POLY-GP + tige filetée LMAS M12-150/35 + tamis SH M20-85 (pour les SAE300, 340, 380, 440 et 500).
Caractéristiques techniques
| Marque | SIMPSON Strong-Tie |
|---|---|
| Type | SAE/SAEL |
| Matière | Acier S250GD |
| Dimension F | 86 mm |
| Porte | Bois massif, bois lamellé-collé, bois composite, ... |
| Dimension C | 84 mm |
| Dimension D | 41,50 mm |
| Classe de protection | Classe 2 : sous abri (charpente, ossature, etc.) |
| Finition de protection | Galvanisation Z275 |
| Porteur | Bois massif, bois lamellé-collé, bois composite, béton, acier |
| Épaisseur t | 2 mm |
| Code fabricant |
|
| Conditionnement | |
| Dimension A (mm) | |
| Dimension B (mm) | |
| Hauteur de solive maximum (mm) |
|
| Hauteur de solive minimum (mm) | |
| Largeur de solive maximum (mm) | |
| Largeur de solive minimum (mm) | |
| Perçages sur le porteur | |
| Perçages sur le porté | |
| Stocké par |
Documents techniques
Les accessoires
Questions / Réponses
sur ce produit ? Un de nos experts ou de
nos clients vous répondra.
-
pente maximale de pose
Réponses 0Bonjour, J'aimerais savoir quelle est la pente maximale d'utilisation de ces sabots pour effectuer la pose de pannes déversées. Notamment pour savoir si ça passe avec une pente de 110 % ou un angle de 48 ° environ.
-
Projet DUT
Réponses 1Bonjour, je fais un projet pour mon DUT génie Civil et je chercherai si les vis sont fournis avec et comprises dans le prix ?
Réponse d'un clientBonjour , non pas de vis fournies , l’idéal étant de les clouer avec des pointes spécifiques pour les sabots de chez Simpson Pointes annelées électrozinguées CNA cdl
-
Entraxe
Réponses 1Bonjour, serait-il possible de connaitre l'entraxe de trous pour la fixation au mur ? il me manque 15 sabots, et les trous sont déjà fait au mur . Moi ,je trouve 70 mm . Merci d'avance Cordialement . Bertrand
Réponse de notre expertBonjour Bertrand, Pour les SAE 340 et 380, il est bien de 70 mm. Vous trouverez dans la rubrique "documentation", un tableau des perçages pour ces sabots SAE.
-
utilisation
Réponses 1bonjour est il utilisable pour le solivage intérieur dune maison d'habitation
Réponse de notre expertBonjour Nicolas, Oui, si le DTU est respecté.
-
epaisseur sabots
Réponses 1faites vous du 4mm?
Réponse de notre expertBonjour Bernard, Le seul sabot Simpson que nous commercialisons est ce modèle GLE 4 : https://www.bricozor.com/grands-sabots-a-ailes-exterieures-gle-4-simpson.html
