Sabot à angle variable SIMPSON Strong-Tie

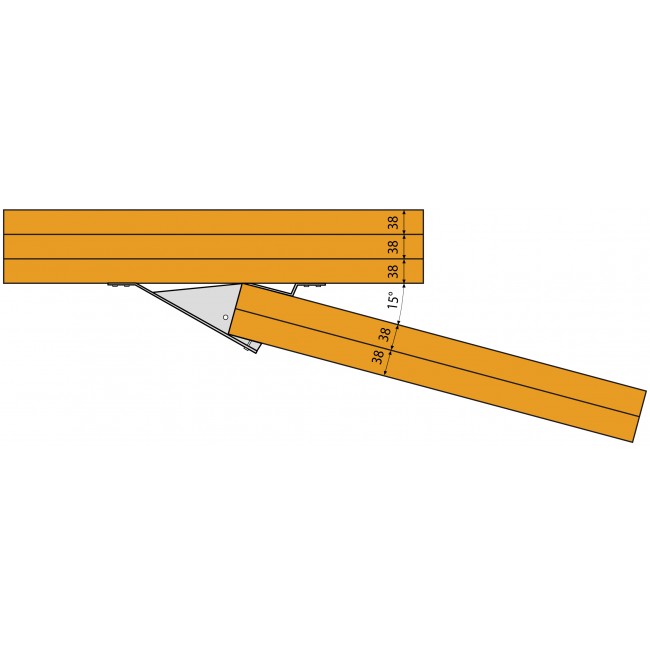

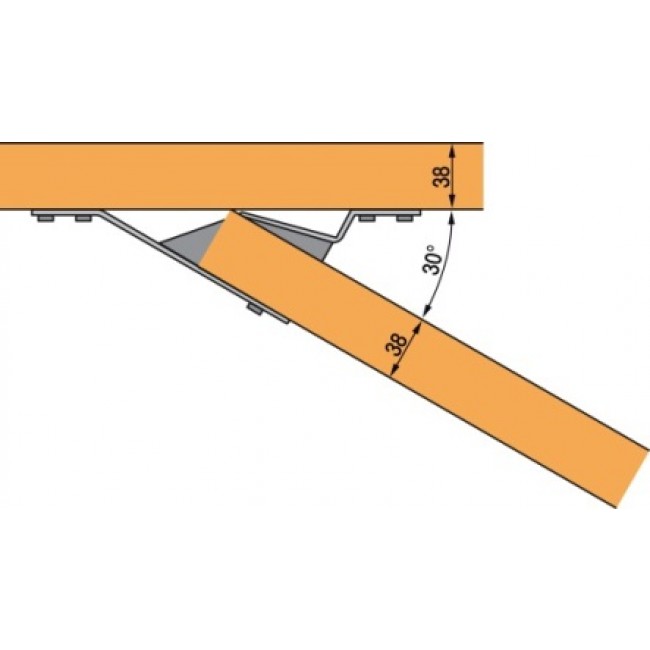

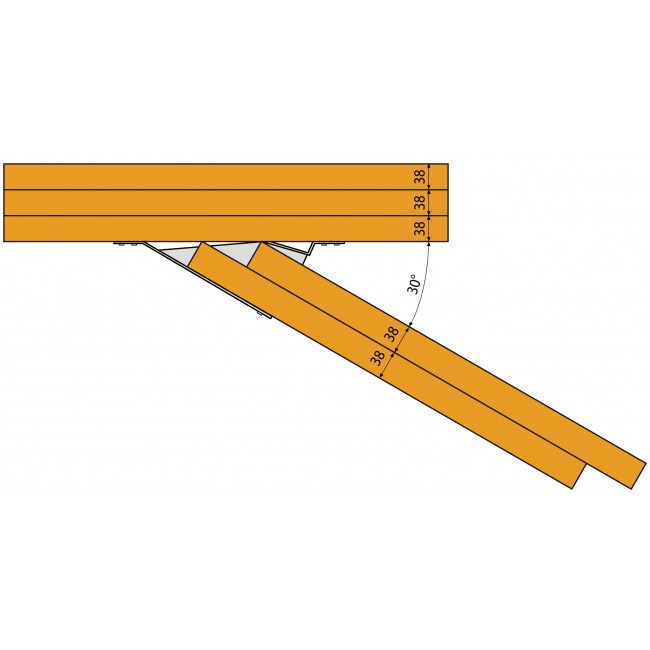

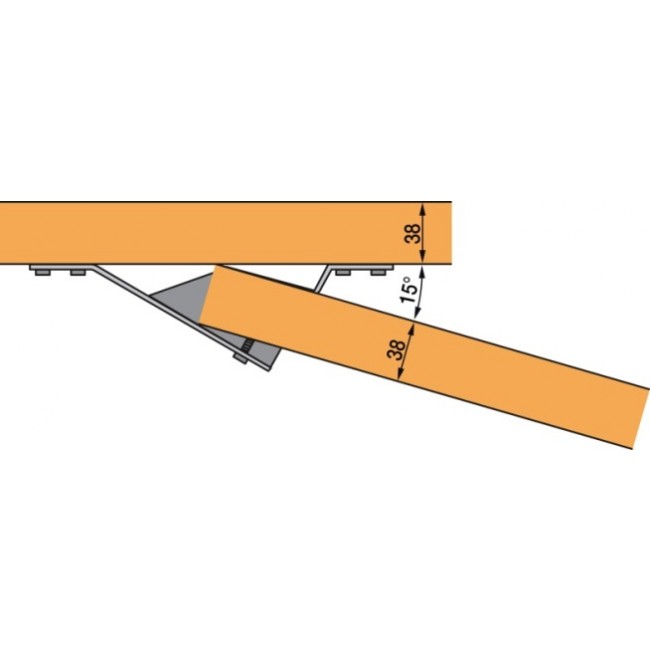

Les sabots S1030 et S1530 sont conçus pour l'ancrage des fermettes en angle libre de 10 à 30° et de 15 à 30°. Leur mise en oeuvre est facile, avec deux modèles pour fermettes simples ou doublées (38 ou 80 mm).

Caractéristiques

• Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
• Protection du métal type Z275 (galvanisé zinc 19 microns).
• Exemples d'utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.

Mise en oeuvre et fixations

Sur bois :

• Pointes CNA Ø4.0 x 35 mm.

Sur béton :
Support béton :

• Cheville mécanique : goujon WA M10-78/5.
• Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.

Support maçonnerie creuse :

• Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M10-120/25 + tamis SH M16-130.

Sur acier :

• Boulons Ø 10.
