Les points clés :

  • Le sabot idéal pour les fixations de poutres ou de solives en angle

À partir de

5,63 € TTC
4,69 € HT

13 options

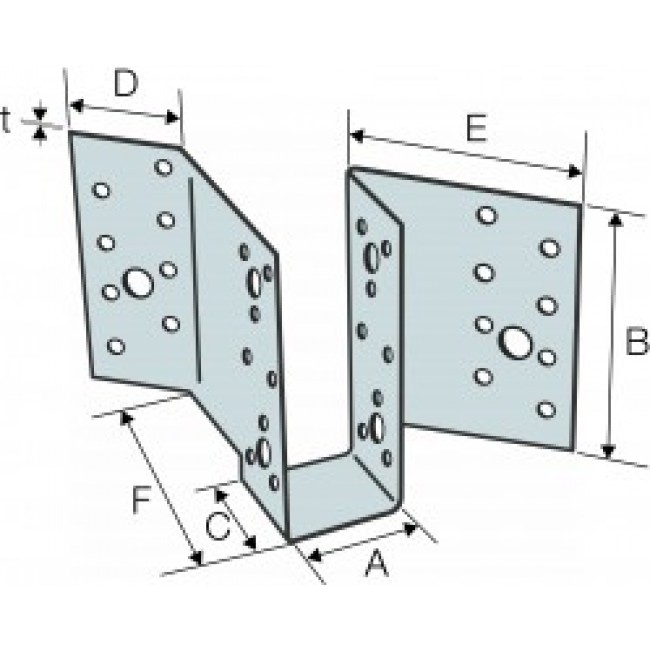

  • Dimension A (mm)

  • Dimension B (mm)

  • Dimension C (mm)

  • Dimension D (mm)

  • Dimension E (mm)

  • Finition de protection

  • Hauteur de solive maximum (mm)

  • Hauteur de solive minimum (mm)

  • Largeur de solive (mm)

  • Perçages sur le porteur

  • Perçages sur le porté

  • Sens

  • Épaisseur t (mm)

  • Dimension A (mm)

  • Dimension B (mm)

  • Dimension C (mm)

  • Dimension D (mm)

  • Dimension E (mm)

  • Finition de protection

  • Hauteur de solive maximum (mm)

  • Hauteur de solive minimum (mm)

  • Largeur de solive (mm)

  • Perçages sur le porteur

  • Perçages sur le porté

  • Sens

  • Épaisseur t (mm)

Référence 10 versions disponibles 10 versions disponibles

    En stock chez notre fournisseur

    Livraison en 5 jours ouvrés
    à partir de 6,90 €
    i

    Produits similaires

    Descriptif détaillé

    Description

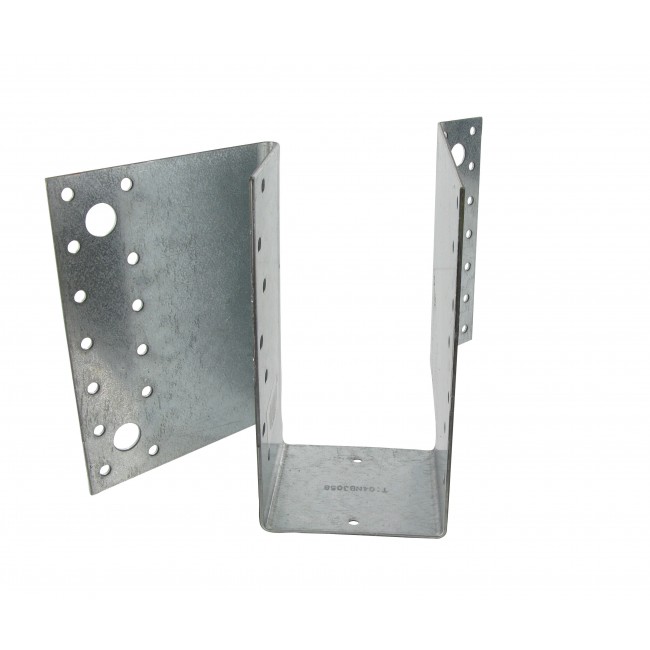

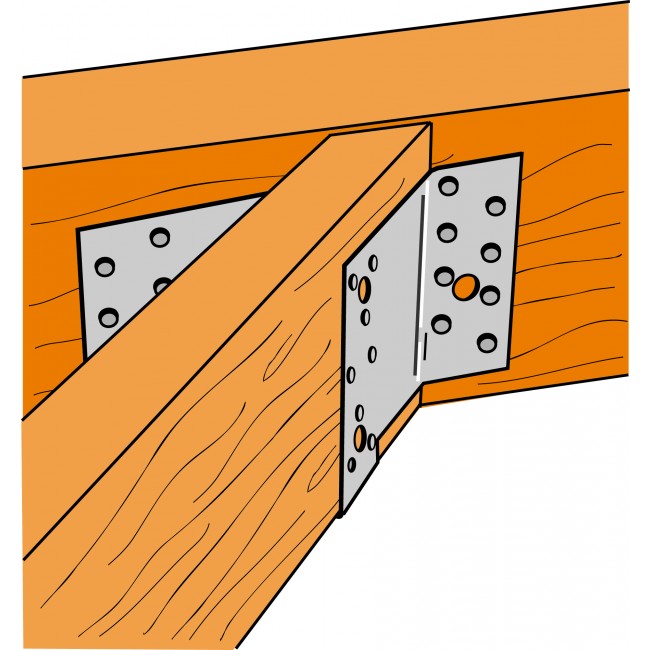

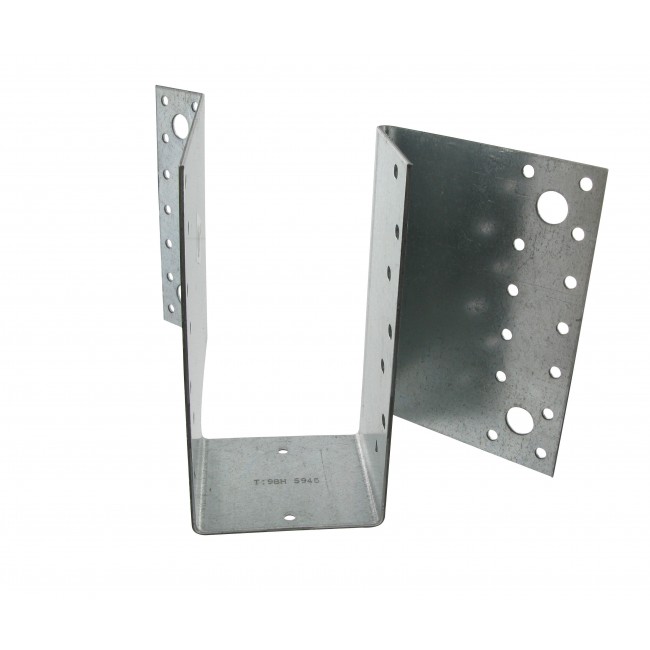

    Ce sabot S45 est prévu pour la fixation à 45° des poutres et solives sur porteur bois ou béton. Ils peuvent s'adapter pour d'autres applications que les planchers horizontaux.

    Caractéristiques

    • Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
    • Protection du métal type Z275 (galvanisé zinc 19 microns).
    • Exemples d'utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.

    Mise en oeuvre et fixations

    Sur bois :

    • Pointes annelées CNA Ø4,0 x35 mm ou CNAØ 4,0 X 50 mm
    • Tirefonds et boulons Ø10 ou Ø12 mm

    Sur rigide :
    Support béton :

    • Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5
    • Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12-150/35

    Support maçonnerie creuse :

    • Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M10-120/25 ou LMAS M12-150/35 + tamis SH M16-130


    Contenu du colis

    Livré par 1 pièce.

    Caractéristiques techniques

    Classe de protection Classe 2 : sous abri (charpente, ossature, etc.)
    Conditionnement Unitaire
    Marque SIMPSON Strong-Tie
    Matière Acier laminé à froid S250GD
    Porte Bois massif, bois lamellé-collé, bois composite, fermes triangulées, profilés, …
    Porteur Bois massif, bois lamellé-collé, bois composite, béton, acier
    Stocké par le fabricant
    Type S45
    Code fabricant
    • S45D250/38/1,5
    • S45D320/64/2
    • S45D380/76/2
    • S45D440/80/2
    • S45G500/100/2
    • S45D500/100/2
    • S45G250/38/1,5
    • S45G320/64/2
    • S45G440/80/2
    • S45G380/76/2
    Dimension A (mm)
    Dimension B (mm)
    Dimension C (mm)
    Dimension D (mm)
    Dimension E (mm)
    Finition de protection
    Hauteur de solive maximum (mm)
    Hauteur de solive minimum (mm)
    Largeur de solive (mm)
    Perçages sur le porteur
    Perçages sur le porté
    Sens
    Épaisseur t (mm)

    Garanties / Normes / Labels / Technologies Normes / Garanties...

    Labels et technologies
    • Media_SIMPSON_2-54213d9d156ee.jpg
    • Media_SIMPSON_8-54213d9fa6623.png
    • Media_SIMPSON_21-54213da36cd1b.png
    • Media_SIMPSON_22-54213da38a817.jpg
    • Media_SIMPSON_95-54213dce0147d.jpg
    • Media_SIMPSON_129-54213df078f1b.jpg

    Les accessoires

    Questions / Réponses

    Vous souhaitez des informations
    sur ce produit ? Un de nos experts ou de
    nos clients vous répondra.
    Questions 3
    Réponses 2
    • Sabot de charpente en angle à 45° - S45D/G

      Réponses 1
      Anonymous
      Acheteur

      Bonjour, comment savoir quel sens du sabot droite ou gauche je prend ? Lorsque le sabot sera fixé sur le porteur, l'angle en 45° doit partir sur la gauche en regardant le sabot de face. Est ce que c'est bien un sabot gauche que je dois acheter ? Merci

      Anonymous
      Acheteur vérifié
      Réponse d'un client

      Bonjour, Les sabots que j’ai achetés sur le site correspondent bien à votre besoin : si l’on se place côté mur porteur, la poutre part côté droit et si on regarde le sabot de face, la poutre part bien vers la gauche. Bien cordialement.

    • sabot à 45 °

      Réponses 1
      Anonymous
      Acheteur

      Comment cela se monte? y a t-il un plan de montage.

      Yvon
      Chef de produit
      Réponse de notre expert

      Bonjour Georges, Vous trouverez la mise en oeuvre de ce sabot à cette adresse :https://www.simpson.fr/fr-FR/produits/sabot-a-angle-45deg-s45dg

    • Sabots 45 degres

      Réponses 0
      Anonymous
      Acheteur

      Avez vous les mêmes sabots pour des solives de 120mm de large pour 240mm de hauteur 'il me faudrait 3gauches et3 droits merci de votre réponse L

    Besoin d'aide

    Nous sommes à votre écoute

    Je suis

    Image contact particulier Image contact particulier Image contact particulier
    Image contact professionnel Image contact professionnel Image contact professionnel
    Service client

    Pour toute question sur un produit,

    votre commande, un SAV :

    Service commercial

    Une demande de cotation

    ou de devis :

    Avis clients

    Note

    5/5 27 avis

    27 avis vérifiés

    81.48148148148148% Complete
    22
    18.51851851851852% Complete
    5
    0.0% Complete
    0
    0.0% Complete
    0
    0.0% Complete
    0

    Photos de nos clients

    Il n'y a pas encore de photos laissées par nos clients. Soyez le premier !

    aucun avis photo
    • Avis Anonyme

      publié le 13/06/2018

      4 / 5

      Très bien. J’ai juste eu du mal à savoir le modèle de sabot d’angle à commander, entre le gauche et le droit, car il n’y a aucune explication sur le site, ni d’ailleurs celui du fabricant Simpson. J’ai dû téléphoner à Simpson: il faut être face à la partie support d’un sabot. Si cette partie est orientée vers la gauche, il s’agit du sabot gauche.

      Réf. article : SIMPSS45G500/100/2

      Commandé le : 05/06/2018

    • Avis Anonyme

      publié le 15/01/2019

      5 / 5

      Robuste. Il faudrait mettre la photo qui correspond reellement à ce qu on achete. C est a dire un droit ou un gauche

      Réf. article : SIMPSS45D380/76/2

      Commandé le : 08/01/2019

    • Avis Anonyme

      publié le 10/04/2019

      5 / 5

      Bon produit.Une taille plus petite en hauteur serait un plus.

      Réf. article : SIMPSS45G250/38/1,5

      Commandé le : 03/04/2019

    • Avis Anonyme

      publié le 10/04/2019

      5 / 5

      Bon produit.Une taille plus petite en hauteur serait un plus.

      Réf. article : SIMPSS45D250/38/1,5

      Commandé le : 03/04/2019

    • Avis Anonyme

      publié le 05/07/2018

      5 / 5

      Je recommande ; produit conforme à mes attentes, difficile à trouver, donc une aubaine.

      Réf. article : SIMPSS45G380/76/2

      Commandé le : 26/06/2018

    • Avis Anonyme

      publié le 25/12/2017

      4 / 5

      Bon produit conforme à la description!!!!un peu cher mais très rare!!!

      Réf. article : SIMPSS45G250/38/1,5

      Commandé le : 17/12/2017

    • Gerard L.

      publié le 20/11/2023

      5 / 5

      parfait

      Réf. article : SIMPSS45D500/100/2

      Commandé le : 03/11/2023

    • Gerard L.

      publié le 20/11/2023

      5 / 5

      parfait

      Réf. article : SIMPSS45G500/100/2

      Commandé le : 03/11/2023

    • Avis Anonyme

      publié le 11/04/2023

      5 / 5

      Conforme

      Réf. article : SIMPSS45G380/76/2

      Commandé le : 23/03/2023

    • Avis Anonyme

      publié le 29/12/2022

      5 / 5

      conforme mais cher

      Réf. article : SIMPSS45D320/64/2

      Commandé le : 20/12/2022
