Descriptif détaillé

Description

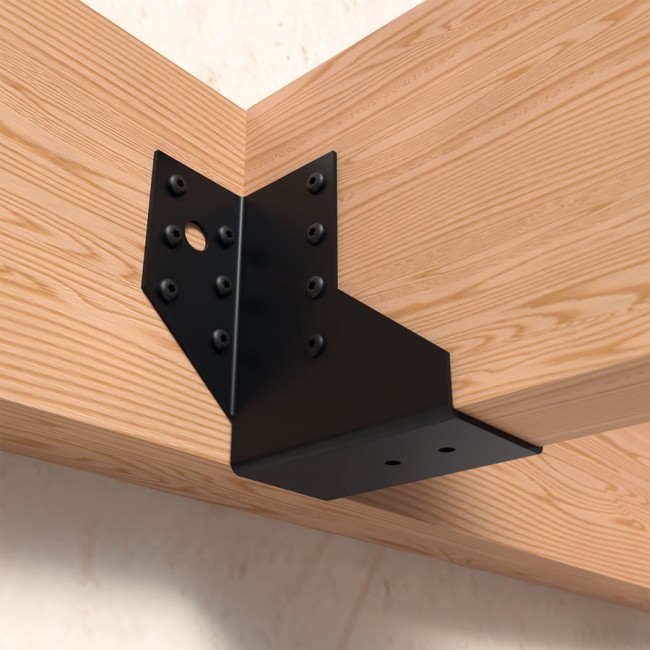

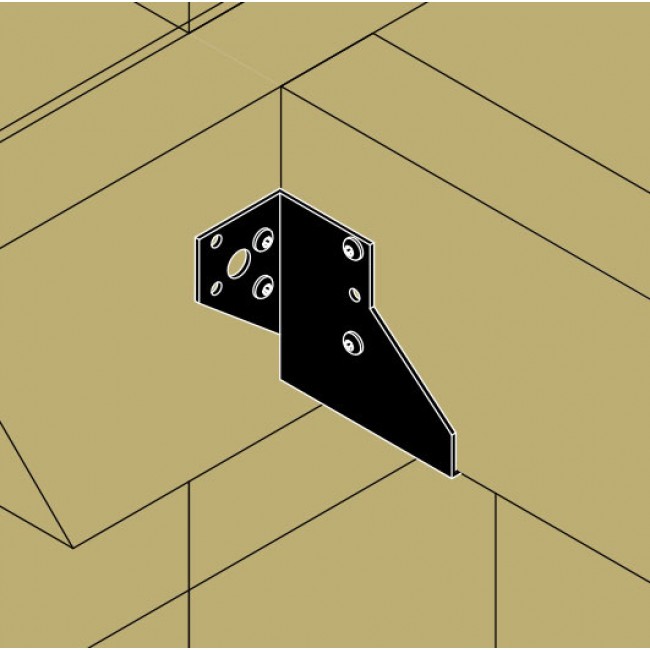

Le sabot de charpente à ailes extérieures SAE est le sabot de référence pour la construction bois : solivages, planchers, poutres. Sa mise en oeuvre est simple et rapide et s'adapte à tous les projets. Sa solidité éprouvée contribue à la fiabilité et la durabilité de l'ouvrage.

Caractéristiques

Classe de protection 3 : ce produit est prévu pour être posé en extérieur
Protection du métal type Z275 (galvanisé zinc 19 microns).
Finition peinture en poudre Polyester Architecture RAL9005,
Epaisseur : 2 mm.

Exemples d'utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.

Avantages

Installation rapide et simple.
Finition noire pour une grande discrétion dans la structure,

Support

À clouer sur bois, bois composite et bois lamellé collé, à goujonner sur béton, à boulonner sur acier
Pour la fixation du bois massif ou lamellé collé, des bois composites

Domaines d'utilisation

Poutres : pannes, solives, chevrons,

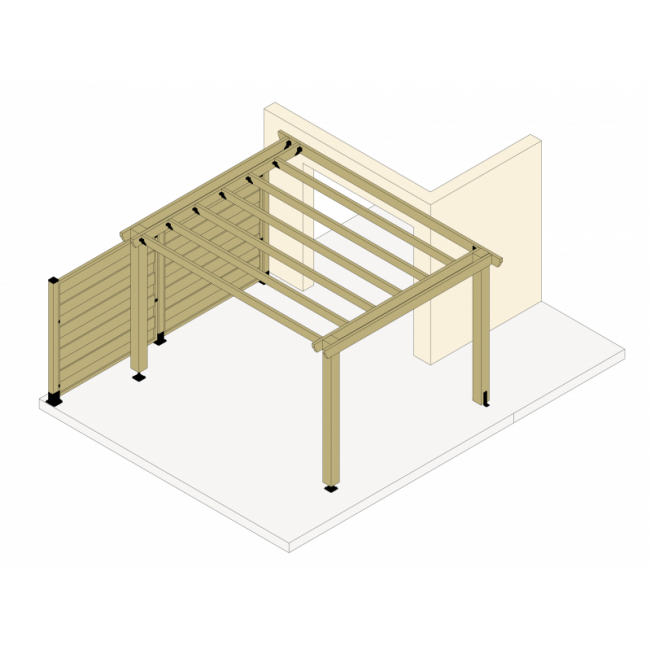

Pergolas,
Carports,
Renforcement d'assemblages existants, ....

Mise en oeuvre et fixations

Sur porté :

Pointes annelées CNA Ø 4.0 x 50 mm.
Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
Vis CSA Ø 5.0 x 40 mm.
Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

Sur porteur :
Support bois

Pointes annelées CNA Ø 4.0 x 50 mm.
Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
Vis CSA Ø 5.0 x 40 mm.
Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

Support acier :

Boulons Ø 12 ou Ø 10 mm suivant développé (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).

Support béton :

Cheville mécanique : goujon WA M10-78/5 (pour les SAE200 et 250) et type WA M12-104/5 (pour les SAE300, 340, 380, 440 et 500).
Ancrage chimique : résine AT-HP avec tige filetée LMAS M10-120/25 (pour les SAE200 et 250) et LMAS M12-150/35 (pour les SAE300, 340, 380, 440 et 500).

Support maçonnerie creuse (reprise de charges des ancrages à vérifier) :

Résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16-130 (pour les SAE200 et 250).
Résine AT-HP ou POLY-GP + tige filetée LMAS M12-150/35 + tamis SH M20-85 (pour les SAE300, 340, 380, 440 et 500).

Contenu du colis

Livré par 1 pièce.

Caractéristiques techniques

Classe de protection	Classe 3 : extérieur (poteaux, clôtures, etc.)
Conditionnement	Unitaire

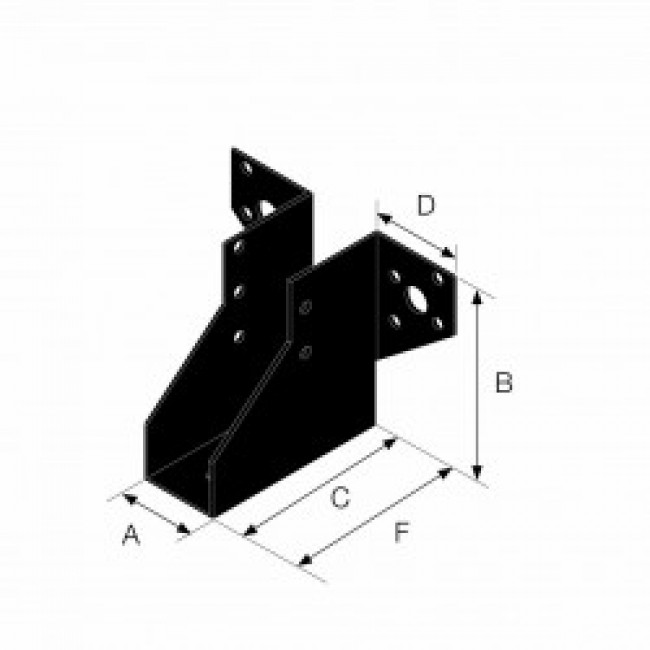

Dimension A	46 mm
Dimension C	84 mm
Dimension D	41,50 mm
Dimension F	86 mm
Finition de protection	Peinture polyester noire sur galvanisation
Largeur maximale du bois	46 mm
Largeur minimale du bois	44 mm
Marque	SIMPSON Strong-Tie
Matière	Acier laminé à froid S250GD
Porte	Bois massif, bois lamellé-collé, bois composite, ...
Porteur	Bois massif, bois lamellé-collé, bois composite, béton
Type	SAEPB
Épaisseur t	2 mm
Code fabricant	SAE200/46/2PB SAE250/46/2PB
Dimension B (mm)	77 102
Hauteur maxi du bois (mm)	116 153
Hauteur mini du bois (mm)	92 112
Perçages sur le porteur	8 Ø5 - 2 Ø13 mm 12 Ø5 - 2 Ø13 mm
Perçages sur le porté	5 Ø5 mm 7 Ø5 mm
