Rails haut+bas pour placard coulissant Pico Star 2

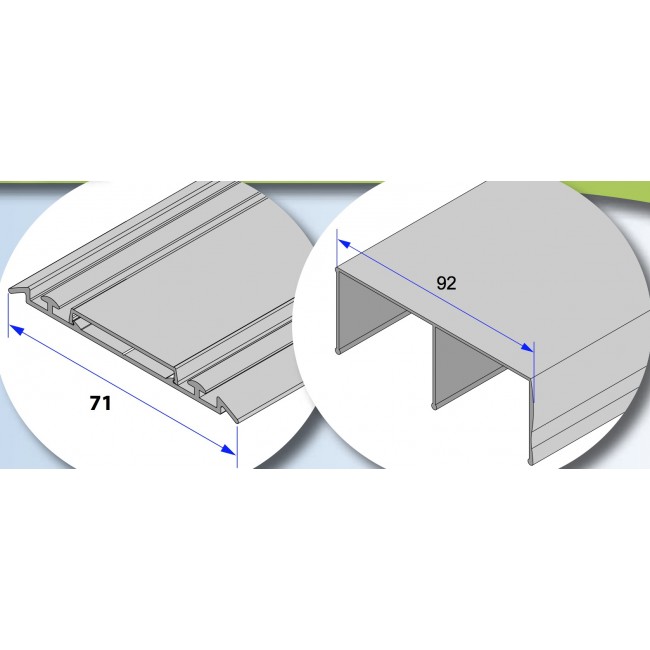

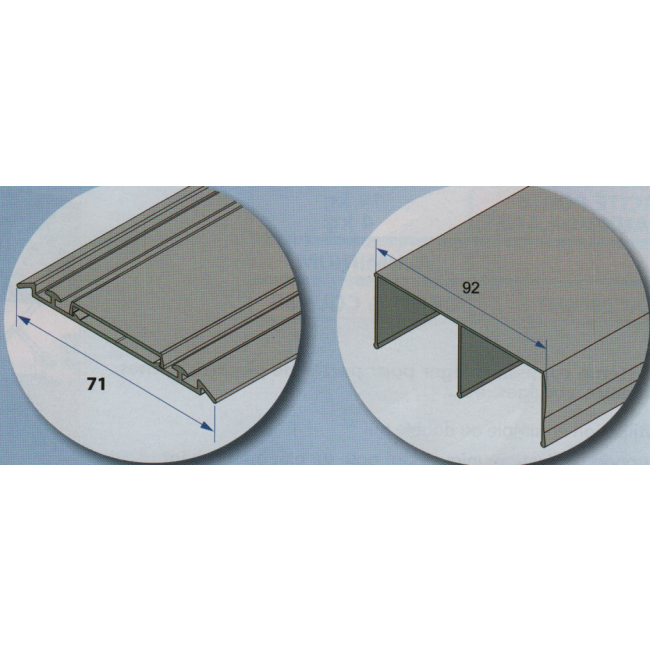

Ce kit pour porte de placard coulissante est composé de :

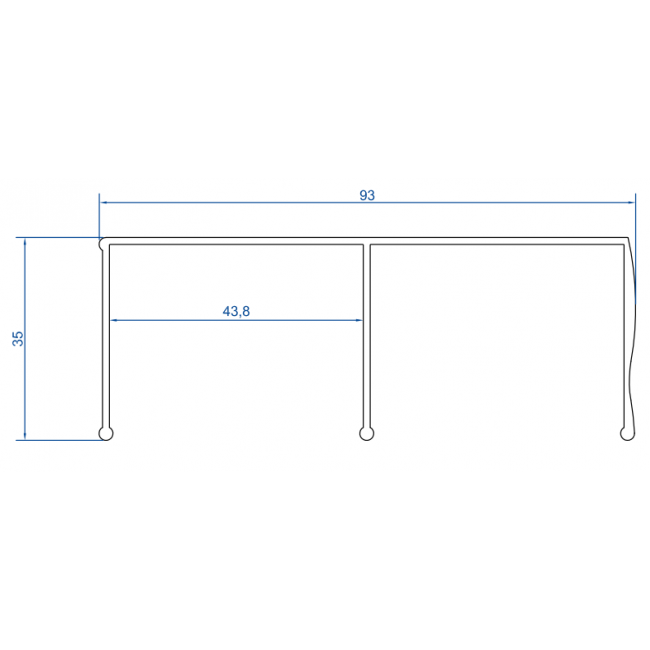

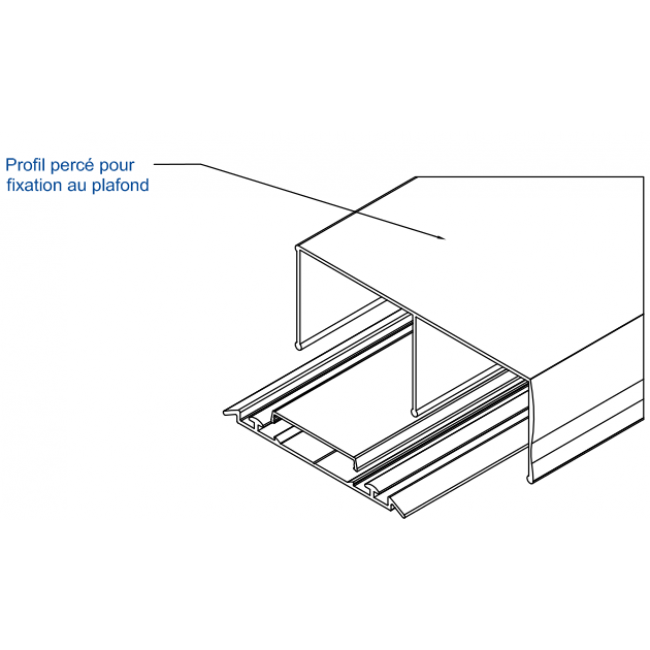

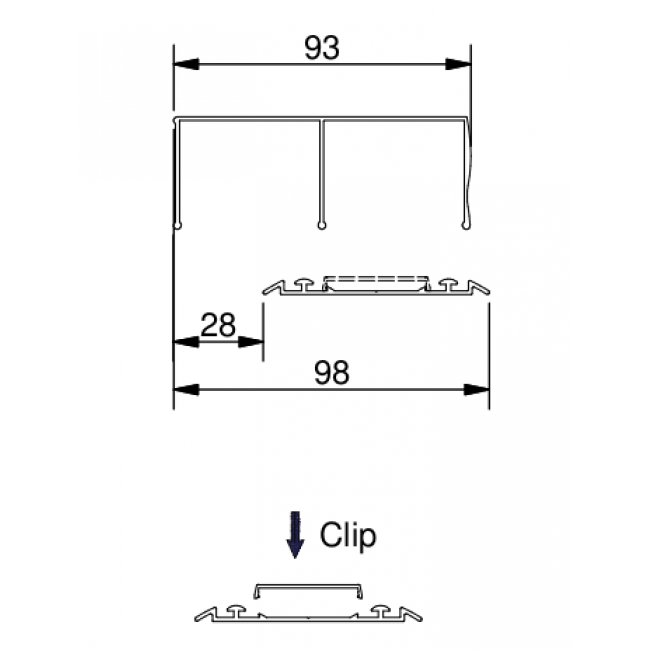

• 1 rail de guidage supérieur, percé pour fixation au plafond, de section 93 x 35 mm

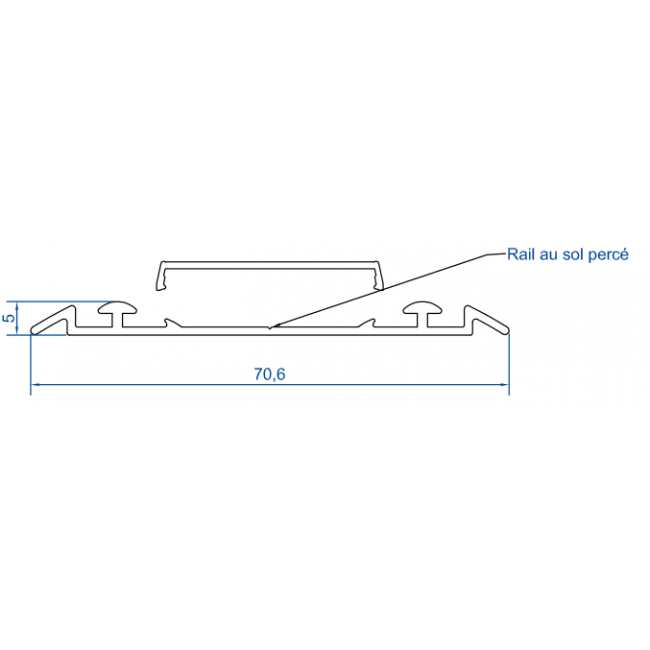

• 1 rail de coulissage inférieur, de section 70,6 x 5 mm avec son carter (pour masquer les vis de fixations), en aluminium anodisé naturel ou laqué blanc.

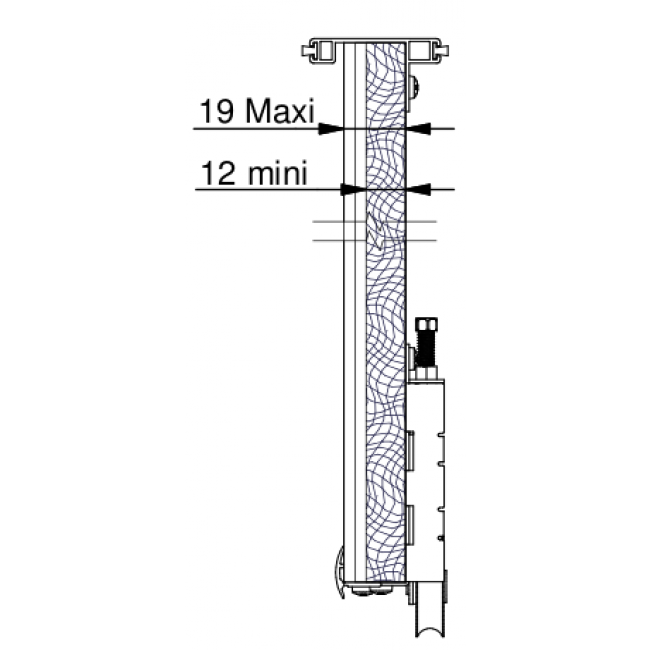

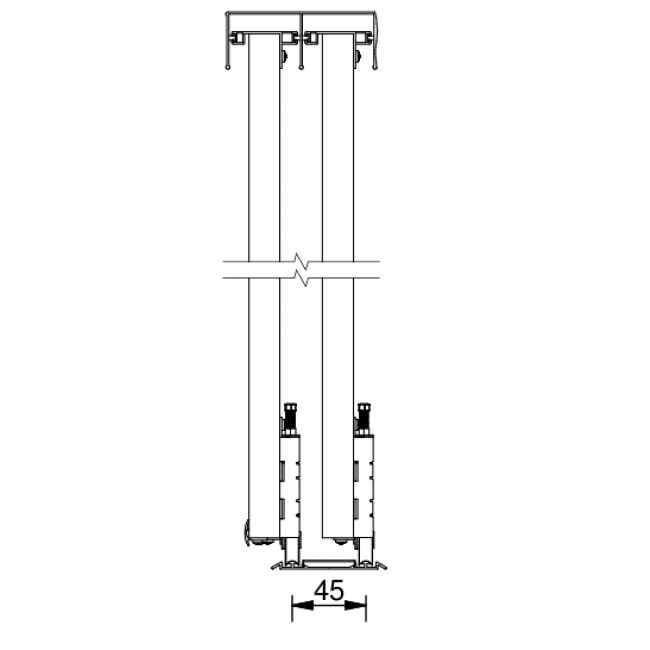

Ils sont conçus pour deux vantaux de 55 kg chacun et s'adaptent sur des portes de placards et penderies de 12 à 19 mm d'épaisseur. Ils sont spécialement conçus pour le système de coulissage pour portes de meubles Pico Star 2 de Mantion. Ce système fonctionne en coulissant au sol tout en étant guidé en haut par le rail de guidage.

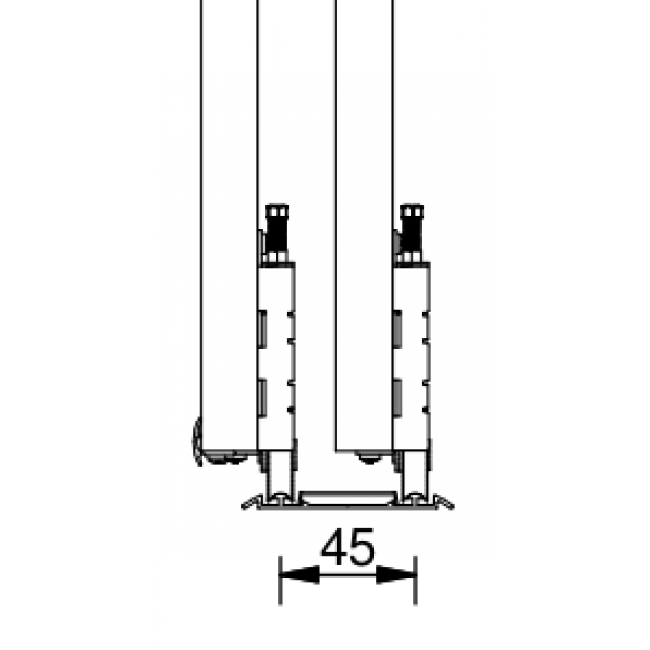

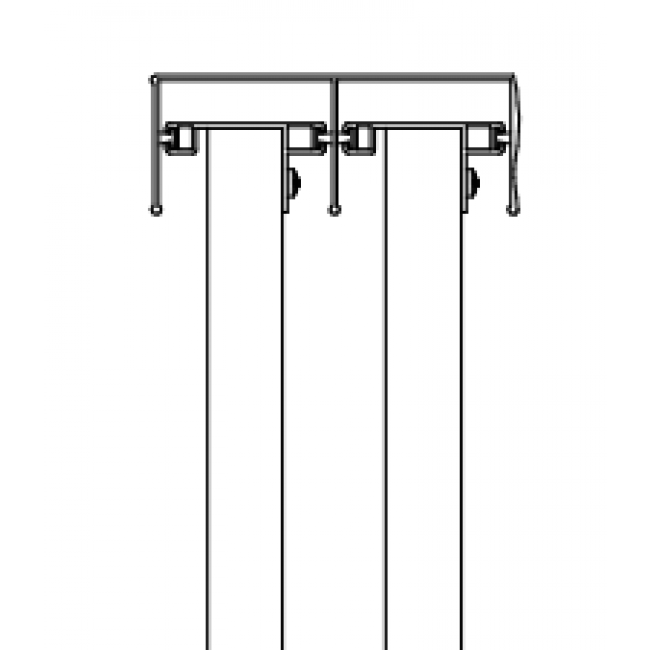

Le guidage haut se fait à l'aide des guides (vendus dans la garniture) qui glissent le long du rail grâce à des encoches et le coulissage bas fonctionne à l'aide de montures à galets également dans la garniture.

Le rail supérieur est réversible : face visible galbée ou face plate pour collage d'une bande adhésive de décoration.

Le carter se clipse sur le rail de coulissage au sol afin de masquer les vis de fixation et ainsi avoir une finition parfaite.

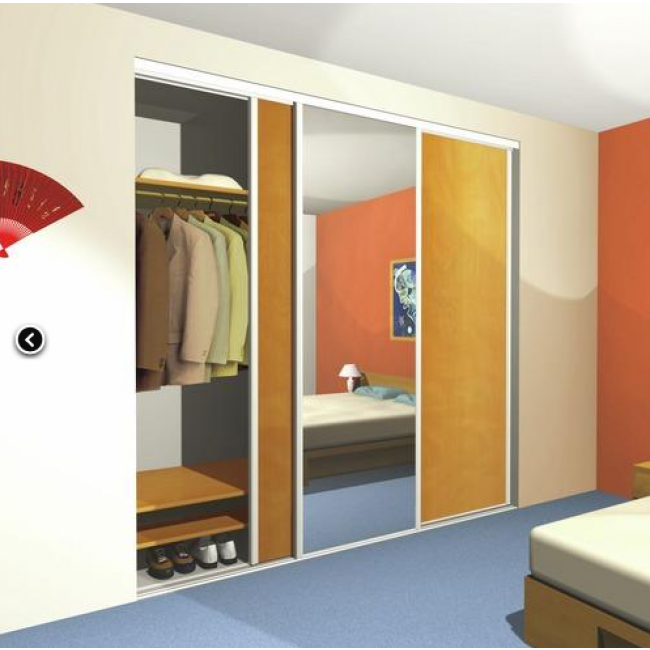

Ces rails sont à associer à une garniture, des profils latéraux poignées et leurs supports équerres, une cornière et un amortisseur. Ce système de ferrure complet permet ainsi de monter une penderie ou un placard au design élégant.

Existe également en kit complet (avec rails, deux garnitures, profils poignées, supports équerres et cornière)

Voir les schémas ci-dessous
