Pied de poteau en âme - sur platine - PPSR SIMPSON Strong-Tie
Les points clés :
- Pied en âme de poteau : bonne reprise des charges de soulèvement
Référence SIMPSPPSR320
En stock chez notre fournisseur
Produits similaires
Descriptif détaillé
Description
Pied de poteau en âme, discret et efficace pour les structures exposées au vent.
Les pieds de poteau type PPSR permettent la réalisation d'assemblages discrets et fiables. Leur conception en âme assure des charges au soulèvement.
Caractéristiques
- Classe de protection 3 : ce produit est prévu pour être posé à l'extérieur.
- Finition et protection : bichromaté
- Exemples d'utilisations : pied de poteau, abri de jardin, carport ouvert, etc.
Mise en oeuvre et fixations
Pour poteau de section maximale 200 x 200 mm
Sur bois :
- Broches STD 12 ou STD16.
- Boulons Ø 12 mm ou 16 mm suivant perçages.
Sur béton :
- Cheville mécanique : goujon WA M12-104/5.
- Ancrage chimique : résine AT-HP + Tige filletée LMAS M12-150/35.
Sur acier :
- Boulons.

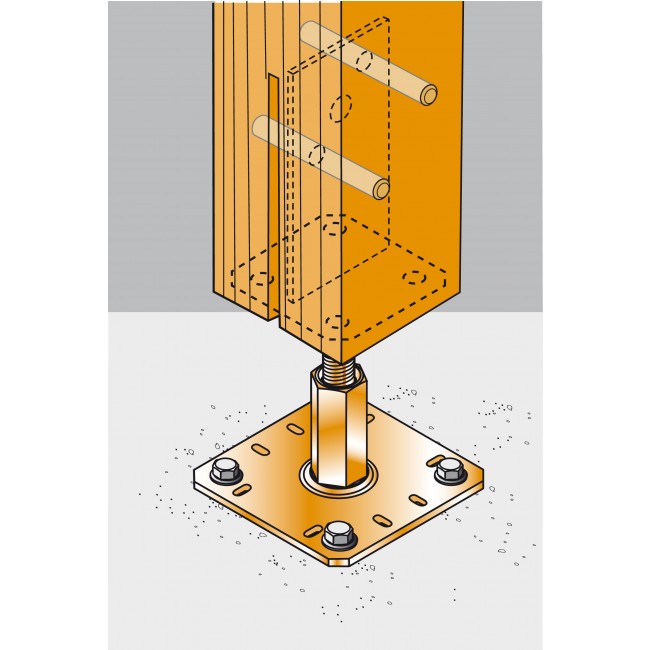

- Fixation 2 broches

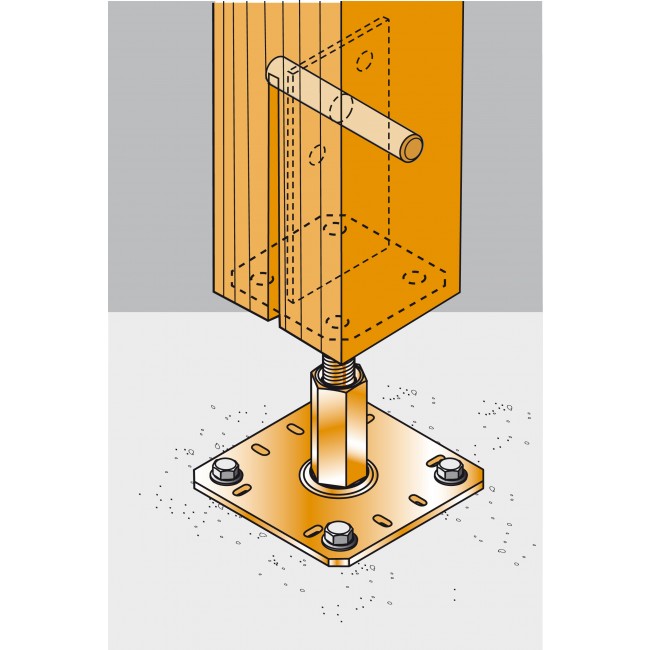

- Fixation 1 broche
Contenu du colis
Livré par 1 pièce.
Caractéristiques techniques
| Classe de protection | Classe 3 : extérieur (poteaux, clôtures, etc.) |
|---|---|
| Conditionnement | Unitaire |
| Dimension A | 100 mm |
| Dimension B | 100 mm |
| Dimension C | 170 mm |
| Dimension D | 130 mm |
| Dimension E | 130 mm |
| Dimension F | 100 - 150 mm |
| Dimension G | 30 mm |
| Finition de protection | Électrozinguage jaune irisé (sans Chrome VI) |
| Fixation | A visser |
| Marque | SIMPSON Strong-Tie |
| Matière | Acier S235JR |
| Perçages partie basse | 8 Ø6x12 - 4 Ø12 mm |
| Perçages partie haute | 4 Ø12 - 2 Ø13 - 1 Ø17 mm |
| Section de poteau | 200 x 200 mm |
| Type | PPSR |
| Épaisseur t1 | 4 mm |
| Épaisseur t2 | 5 mm |
| Code fabricant |
|
