Descriptif détaillé

Description

Pied de poteau discret, robuste et durable, le pied PPSDTIX (triple fixation du poteau) est conseillé pour les poteaux des structures exposées au vent : la conception en âme assure la discrétion et une bonne reprise des charges au soulèvement.

Déclarations de performance : FR-DoP-e07/0285

Agréments techniques : ETA-07/0285;

Matière

Acier inoxydable A4 suivant NF EN 10088,
Epaisseur : 4 mm.

Avantages

Conçus spécialement pour reprendre des efforts de soulèvement,
Grande résistance à la corrosion.

Support Porteur : béton, acier, bois, ... Porté : bois massif, bois composite, bois lamellé-collé (poteau 200 x 200 maxi), ...

Domaines d'utilisation : Structures extérieures, Auvent, Pergola, Veranda, Terrasse Console, ...

Fixations
Sur bois :

Broches inox Ø12 mm ou Ø16 mm,
Boulons inox Ø12 mm ou Ø16 mm suivant perçages.

Sur béton :

Cheville mécanique : goujon BOAX-II M12-104/5 A4,
Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35 A4.

Sur acier :

Boulons inox Ø12.

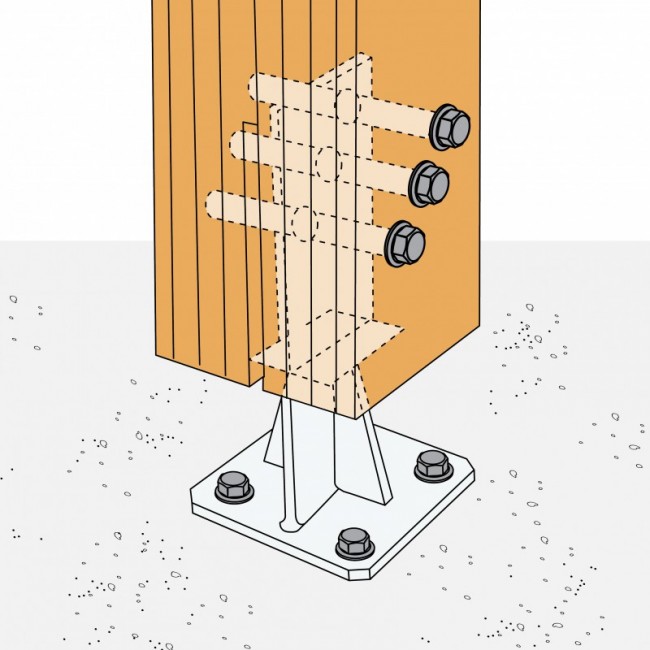

Installation
Partie haute :

Réaliser une entaille verticale en âme du poteau (largeur en fonction de l’épaisseur de l’âme),
Identifier la position des broches (ou boulons) sur les flancs du poteau,
Percer transversalement le poteau pour y insérer les broches (diamètre de perçage fonction du diamètre de la broche),
Positionner le pied de poteau en âme et insérer les broches.

Partie basse :

Fixer le pied de poteau au poteau,
Percer le support verticalement, au diamètre et à la profondeur préconisé,
Mettre en place le poteau et finaliser la fixation au sol.

Contenu du colis

Livré par 1 pièce.

Caractéristiques techniques

Classe de protection	Classe 3 : extérieur (poteaux, clôtures, etc.)
Conditionnement	Unitaire
Fixation	A visser
Marque	SIMPSON Strong-Tie
Matière	Inox A4
Porte	Bois massif, bois lamellé-collé, bois composite, ...
Porteur	Bois, béton, acier
Pour poteau de section maxi	200 x 200 mm
Type	PPSDT
Épaisseur t	4 mm
Code fabricant	PPSDT170IX PPSDT230IX

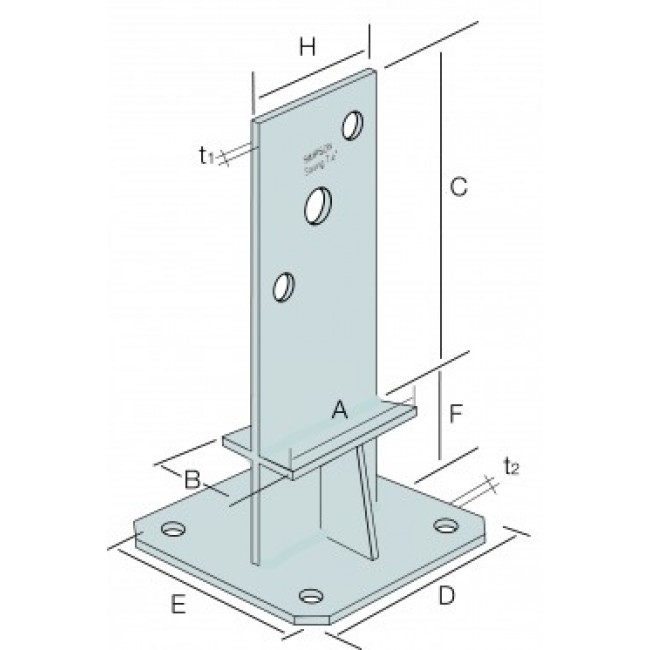

Dimension A (mm)	44 60
Dimension B (mm)	60 80
Dimension C (mm)	114 176
Dimension D (mm)	100 130
Dimension E (mm)	100 130
Dimension F (mm)	56 58
Dimension H (mm)	60 80
Perçages partie basse	4 Ø14 mm - mm
Perçages partie haute	1 Ø17 - 2 Ø13 mm 2 Ø13 mm

Documents techniques

Fiche technique pied PPSDTIX.pdf

Questions / Réponses

Vous souhaitez des informations
sur ce produit ? Un de nos experts ou de
nos clients vous répondra.

Questions 1

Réponses 1

Taille des goujons d'ancrage à utiliser

Réponses 1

Anonymous

Acheteur

le 10/04/2021

Bonjour, Je souhaite savoir quels sont les goujons d'ancrage à utiliser pour le modèle SIMPSPPSDT230IX, pieds de poteau à âme en inox, pour une fixation dans le béton. Pourriez-vous m'indiquer le modèle, ou les références pour que je puisse commander en même temps que le pied de poteau. D'avance je vous remercie et vous souhaite une très bonne journée.

Yvon

Chef de produit

le 13/04/2021

Réponse de notre expert

Bonjour Yvette, Le fabricant Simpson préconise ce goujon en M12 mm : -https://www.bricozor.com/goujons-d-ancrage-haute-securite-boa-x-a4-simpson.html?ref=SIMPSBOAXII12070005A4
