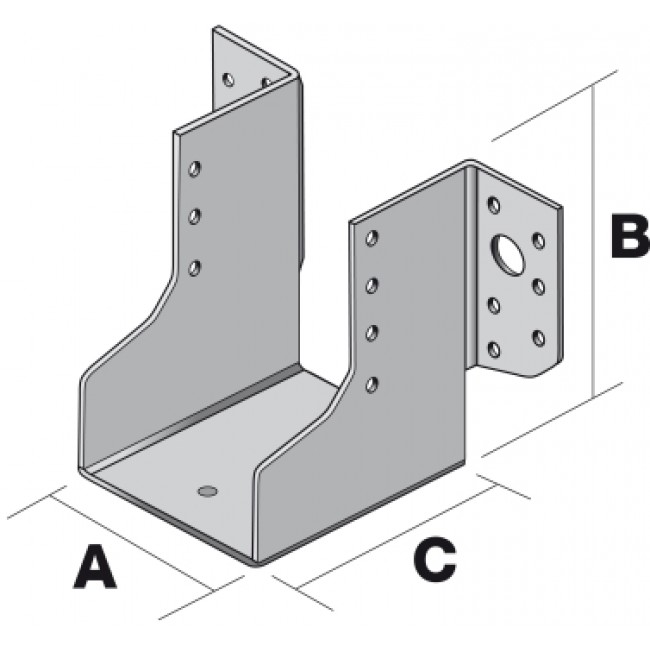

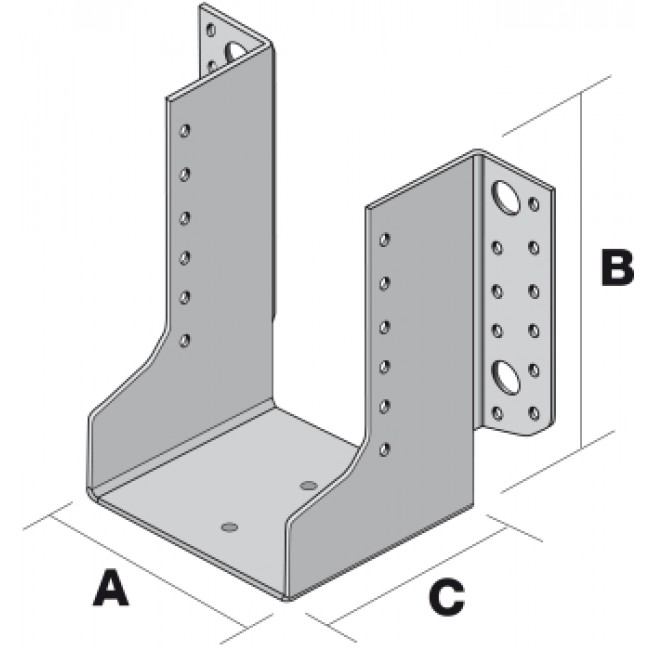

Grand sabot de charpente à ailes extérieures GLE 4 SIMPSON Strong-Tie

Les grands sabots à ailes extérieures sont préconisés dans de nombreux cas. Ils permettent d'assembler une structure sans usinage à façon et ainsi de fiabiliser l'ouvrage. De même, la multitude des applications rendues possibles par la polyvalence de ces produits les rendent aujourd'hui incontournables dans la construction. Ce nouveau profil permet une grande polyvalence, notamment en terme de largeur de pliage. Il a aussi été conçu pour être totalement compatible avec les ancrages Simpson Strong-Tie et donc de faciliter la fixation sur support béton.

Caractéristiques

• Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
• Protection du métal type Z275 (galvanisé zinc 19 microns).
• Exemples d'utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.

Avantages

• Les sabots en épaisseur 4 mm permettent une résistance au feu de 30 minutes suivant l'Eurocode 5.

Mise en oeuvre et fixations

Sur porté :

• Pointes annelées CNA Ø4.0 x 50 mm.
• Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
• Vis CSA Ø5.0 x 40 mm.
• Vis CSA Ø5.0 x 35 mm pour les épaisseurs inférieures à 60 mm

Sur porteur :

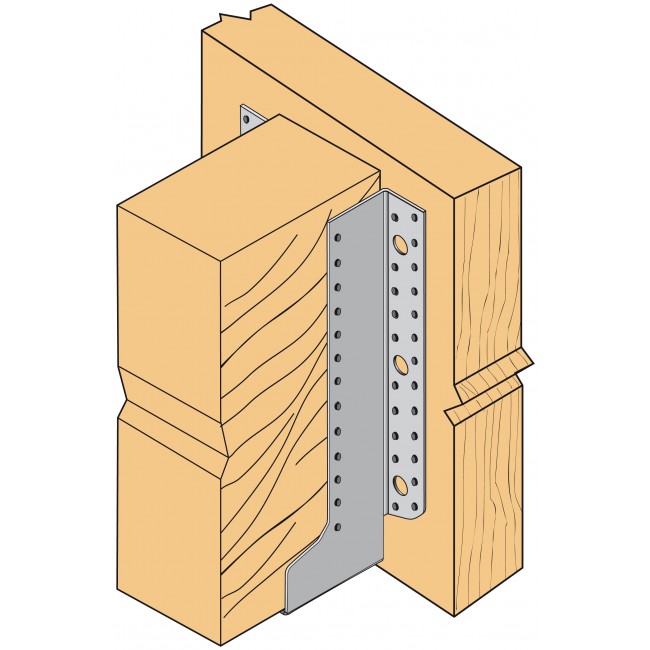

Support bois :

• Pointes annelées CNA Ø4.0 x 50 mm.
• Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
• Vis CSA Ø5.0 x 40 mm.
• Vis CSA Ø5.0 x 35 mm pour les épaisseurs inférieures à 60 mm

Support en acier :

• Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).

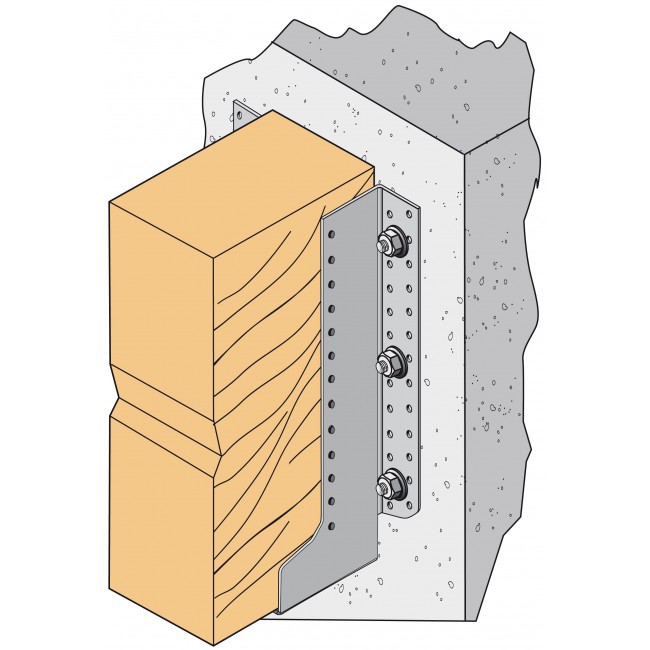

Support béton :

• Cheville mécanique : goujon WA M12-104/5.
• Ancrage chimique : résine AT-HP + Tige filetée LMAS M12-150/35.

Support maçonnerie creuse:

• Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M12-150/35 + tamis SH M16-130.
