Goujon d'ancrage - pour fixation lourde - Fix 3 SPIT
Les points clés :
- Pose simple et rapide
- Fixation lourde dans matériaux pleins
- 30 % de force en plus
- Jusqu'à 100 mm d'épaisseur à fixer
À partir de
Référence 31 versions disponibles 31 versions disponibles
En stock dans notre entrepôt (selon version)
Produits similaires
Descriptif détaillé
Description

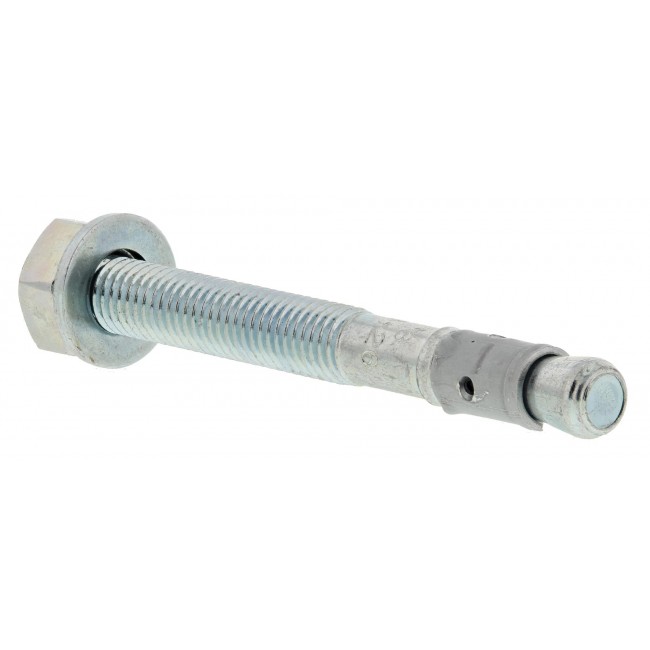

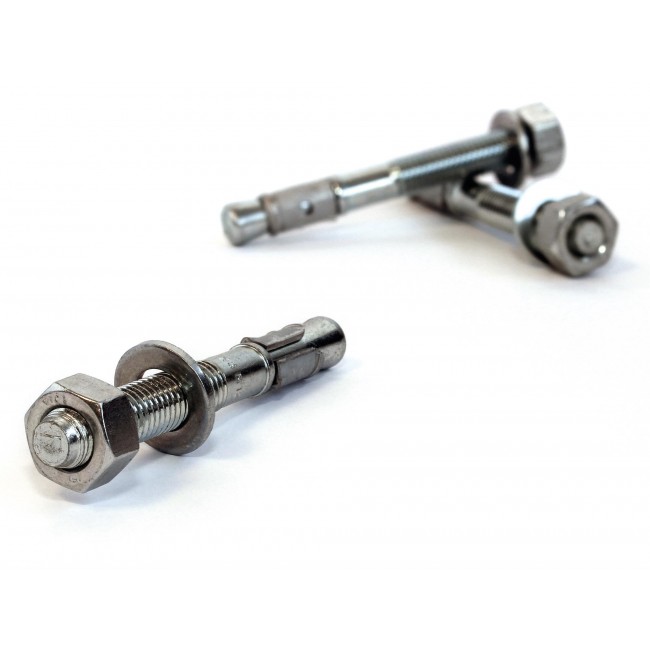

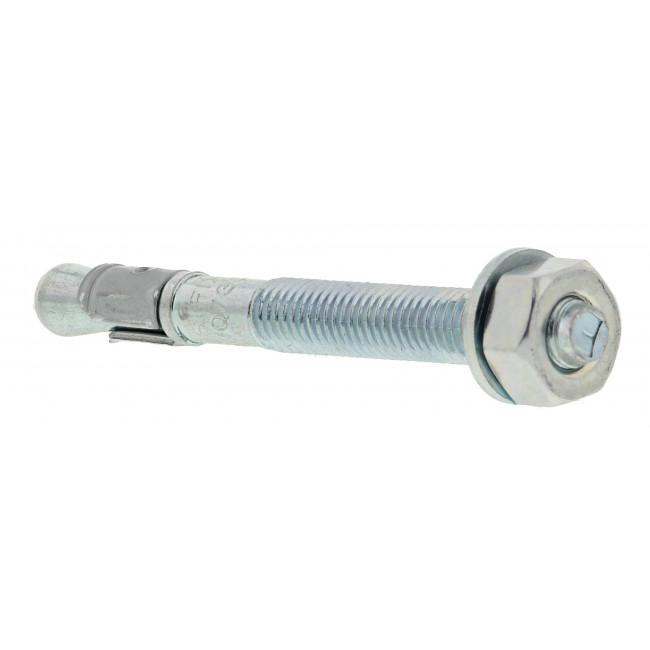

Goujon d'ancrage FIX 3
Le goujon d'ancrage FIX 3 est la solution idéale pour vos besoins de fixation dans le béton non fissuré. Conçu pour offrir une résistance et une durabilité exceptionnelles, ce goujon est parfait pour des applications variées, allant des charpentes en bois et acier aux systèmes de stockage et rails de guidage d’élévateurs. Il permet une pose simple et rapide à travers la pièce à fixer, ce qui évite tout traçage et manipulations. Il s'auto-expanse au serrage. Il permet aussi un sur-enfoncement afin d'augmenter la tenue à l'arrachage.
Fileté sur toute la longueur, il est adéquat pour le béton, la pierre ou encore le parpaing plein. Norme du produit : ATE option 7.
Caractéristiques techniques :
- Diamètres disponibles : M6, M8, M10, M12, M16, M20
- Matériau : Acier zingué
- Profondeur d'ancrage : Jusqu'à 100 mm selon le diamètre
- Couple de serrage recommandé : Varie de 5 Nm à 100 Nm selon le diamètre
- Résistance à la traction : Jusqu'à 49,2 kN pour les plus grands diamètres
- Résistance au cisaillement : Jusqu'à 61 kN pour les plus grands diamètres
- Profondeur de perçage : Varie de 45 mm à 220 mm selon le diamètre et l'application
Avantages :
- Haute résistance : Fabriqué en acier de haute qualité avec un revêtement zingué pour une protection accrue contre la corrosion.
- Facilité d'installation : Conçu pour une mise en œuvre rapide et simple, avec des méthodes de pose standardisées.
- Polyvalence : Adapté pour des charges statiques et applications diverses dans les environnements industriels et de construction.

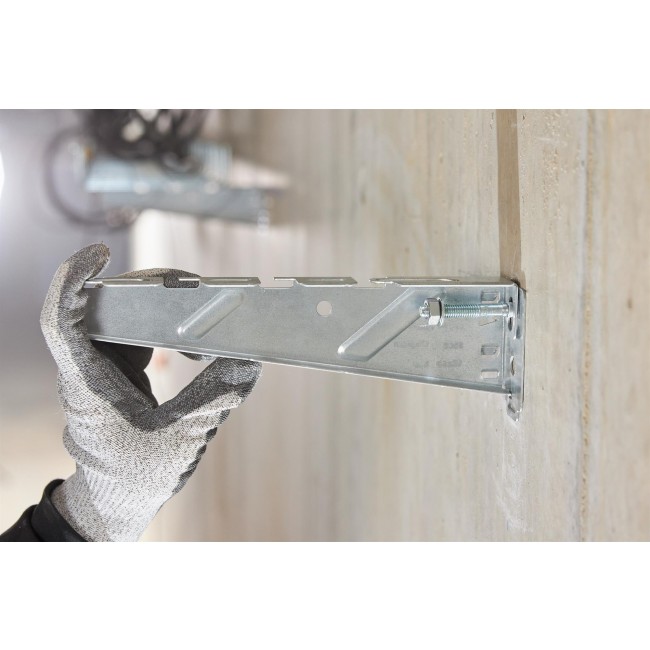

Applications typiques :
- Fixation de charpentes et poutres en bois et en acier
- Installation de rails de guidage d’élévateurs
- Fixation de portes et portails industriels
- Support de maçonnerie avec cornières
- Systèmes de stockage
Instructions d'installation :
- Perçage : Percez un trou de diamètre approprié (indiqué dans les spécifications techniques) et nettoyez-le soigneusement.
- Insertion : Insérez le goujon dans le trou jusqu'à la profondeur d'ancrage nécessaire.
- Serrage : Appliquez le couple de serrage recommandé pour assurer une fixation sécurisée.
Pour des performances optimales et des calculs précis selon la norme EN 1992-4, nous recommandons l'utilisation du logiciel SPIT i-Expert.
Contenu du colis
1 boîte
Caractéristiques techniques
| Agrément | ATE |
|---|---|
| Charge | Lourde |
| Finition | Zingué |
| Gamme | SPIT FIX III |
| Marque | SPIT |
| Matière | Acier |
| Nature du support | Plein |
| Code fabricant |
|
| Conditionnement | |
| Dimensions | |
| Filetage diamètre (mm) | |
| Longueur (mm) | |
| Perçage Ø x P | |
| Quantité (pièces) | |
| Épaisseur maxi à fixer (mm) |
Documents techniques
Questions / Réponses
sur ce produit ? Un de nos experts ou de
nos clients vous répondra.
-
Choix de la longueur
Réponses 1Bonjour Si je fixe sur une dalle une ossature bois de 45 mm d’épais, quelle longueur doit faire le goujon d’encrage, 3 fois l’épaisseur du bois ?
Réponse de notre expertBonjour Karine, Quand vous sélectionnez dans les options l'épaisseur maxi à fixer de 50 mm, vous avez le choix entre du 12 x 125 mm ou du 20 x 165 mm.
