Gabarit de percage Accura : Rail HETTICH
Les points clés :
Pour charnières, embases, poignées/boutons et systèmes de guidage (coulisses. .. )
Produits similaires
Descriptif détaillé
Description

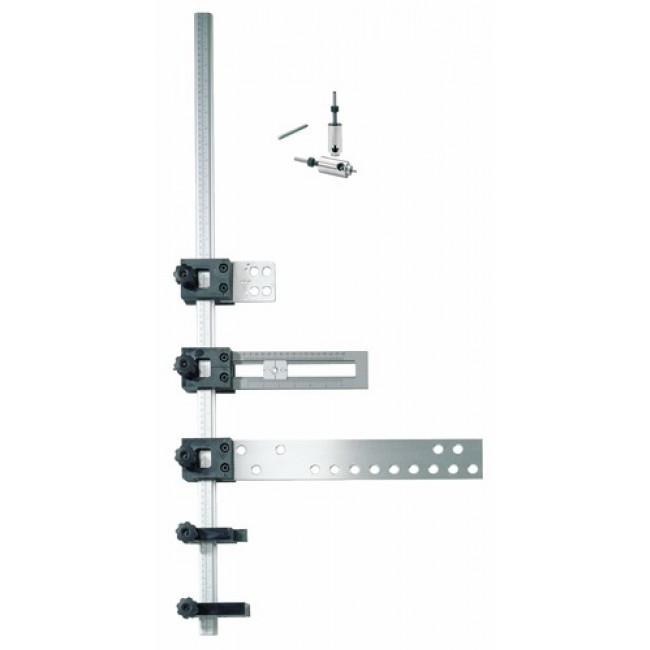

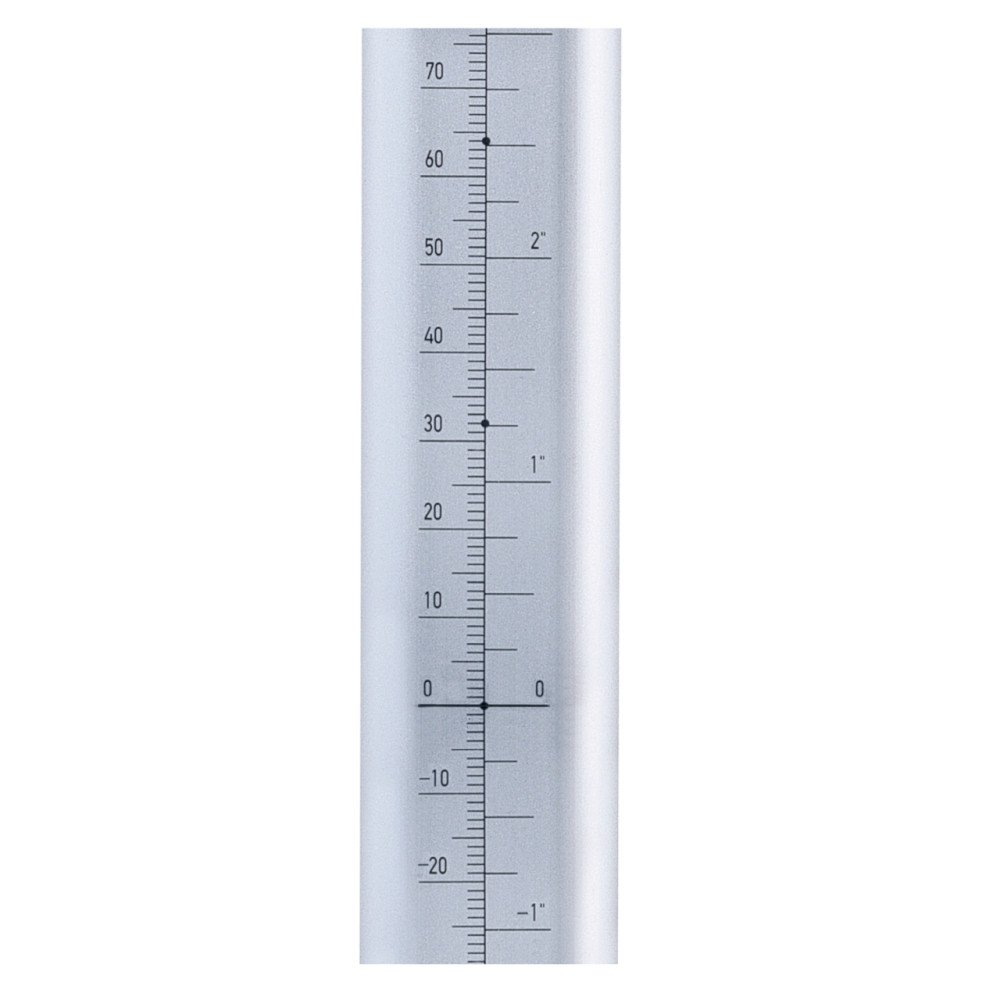

Le rail Accura est destiné aux charnières, embases, poignées/boutons et systèmes de guidage (coulisses...)
A noter que tous les accessoires, dont les gabarits, la mèche à douille, doivent être commandés séparément.
Principe de construction Système 32 :
- Écartement 32 mm.
- Diamètre de perçage 5 mm.
- L'écartement de l'axe de la série de perçages au chant avant du montant est de 37 mm (lèvres d'étanchéité, amortisseurs de butée, etc.... font partie du chant avant de montant, entrent dans la cote 37 mm et doivent être pris en compte pour couper et percer).
- L'écartement des axes de perçage entre eux doit être divisible par 32.
- Il vaut mieux respecter une symétrie de l'écartement entre le premier et le dernier trou par rapport au côté.
- Il est recommandé d'avoir un écartement de 37 mm également entre le chant arrière du montant et la série de perçage arrière.
Caractéristiques techniques
| Longueur mm | 1000 |
|---|---|
| Marque | HETTICH |
| Référence | 70263 |
| unité de vente | 1 rail |
| Code fabricant |
|
Documents techniques
Les accessoires
Questions / Réponses
à poser une question !
- Quelle est la durée de vie du produit ?
- Est-ce que le produit est facile à utiliser ?
Besoin d'aide
Articles
Pour trouver par moi-même
Nous sommes à votre écoute
Je suis
Avis clients
Note
5/5 2 avis
2 avis vérifiés
| 2 | ||
| 0 | ||
| 0 | ||
| 0 | ||
| 0 |
Photos de nos clients
Il n'y a pas encore de photos laissées par nos clients. Soyez le premier !
-
5 / 5
Très pratique pour installer les produit Hettich.
Réf. article : 548484
Commandé le : 11/06/2021
-
5 / 5
Gabarit de qualité reçu en parfait état.
Réf. article : 548484
