Étrier invisible - TU SIMPSON Strong-Tie

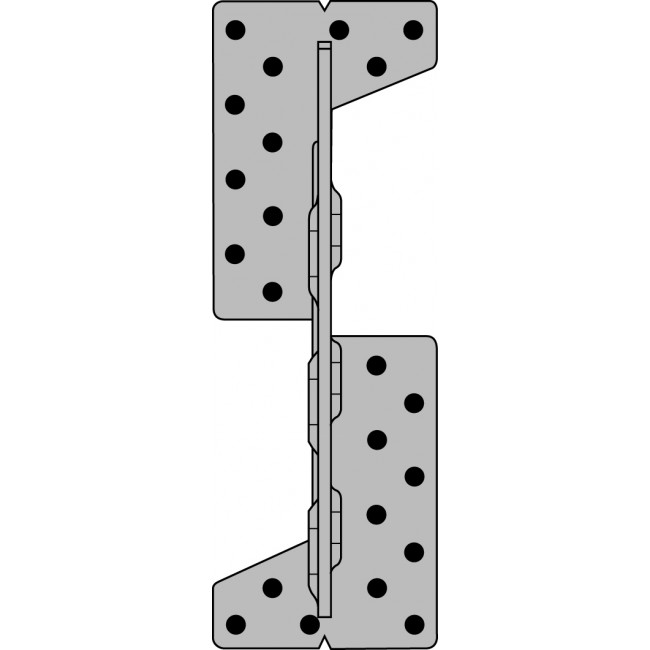

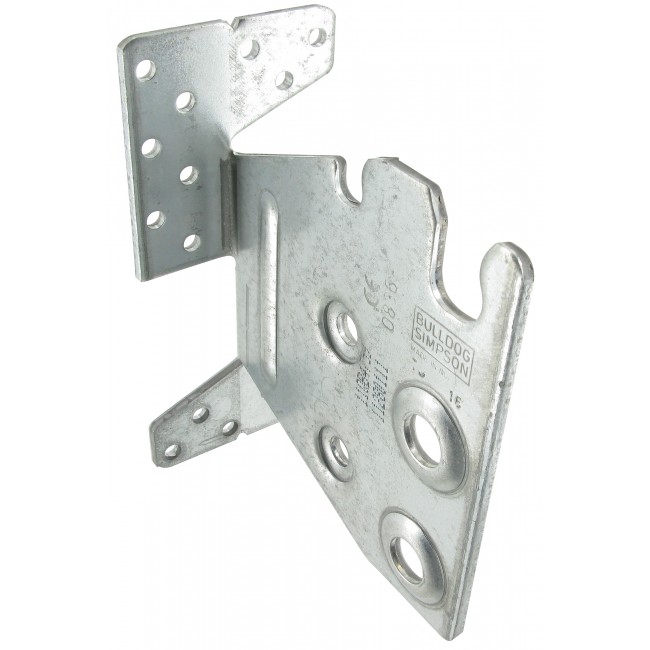

Ces étriers à âme intérieure permettent un assemblage totalement invisible des solives ou des poutres sur poteau ou sur litier, y compris pour des assemblages avec pente.

Les étriers sont pliés en usine et sont l'encoche en tête facilite la pose sur le chantier.

Caractéristiques

• Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
• Protection du métal type Z275 (galvanisé zinc 19 microns).
• Exemples d'utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.
• Tenue au feu 1/2 heure en suivant certaines préconisations. Consulter le fabricant.

Mise en oeuvre et fixations

Sur porteur bois : TU/TUB/TUBS

• Pointes annelées CNA Ø4.0 x 50 mm ou vis CSA Ø5.0 x 40 mm.
• Tirefonds et boulons Ø10 uniquement pour TUB/TUBS.

Sur porté : Broches en acier S235JR type STD12

• TU12 : Ø 8 mm type STD 8.
• TU16 à 28 : Ø 12 mm type STD 12.
• TUB/TUBS : Ø 12 mm type STD 12.

La longueur des broches est inférieure ou égale à la largeur de la solive portée.

• TU : Fixation bois/bois uniquement avec pointes / vis.
• TUB : Fixation bois/bois uniquement avec pointes / vis ou tirefond.
• TUBS : Fixation bois/bois uniquement avec pointes / vis ou tirefond.

Support béton et acier :

La mise en oeuvre des étriers est déconseillée sur support béton ou acier du fait de l'encombrement des boulons qui rendent la distance du bout du bois avec les broches non-conforme à l'Eurocode 5.

• TU clouage poutre
• TU clouage poteau
• Montage invisible
• Montage entaille débouchante
• Assemblage avec pente et en angle sur poteau
• Assemblage avec pente et en angle sur poutre
• Assemblage avec pente sur poteau
• Assemblage avec pente sur poutre
• Assemblage avec angle sur poteau
• Assemblage avec angle sur poutre
• Assemblage droit sur poutre
