Etrier en âme intérieure - CBH SIMPSON Strong-Tie

L'étrier à âme intérieure CBH est un connecteur discret, permettant une fixation sur bois ou sur support rigide.

Domaines d'utilisation

• Solives,
• Pannes,
• Poutres porteuses.

Fixations

Bois/Bois :
Porteur :

• Pointes annelées CNA Ø4,0 x 60 mm conformes à l‘ATE-04/0013.

Porté :

• Broches Ø10 mm (longueur à préciser suivant épaisseur du bois).

Bois/Support rigide :
Porteur béton :

• Cheville mécanique Ø10 mm :
• CBH150/2,5 : WA M10 78/5,
• CBH180/2,5 : WA M10-78/5,
• CBH220/2,5 : WA M10-78/5.
• Ancrage chimique : résine AT-HP + tige fileté LMAS M10-130.

Porteur acier :

• Boulon Ø10 mm.

Porté :

• Broches Ø10 mm (longueur à préciser suivant épaisseur du bois - Réf STD10/X).

Installation

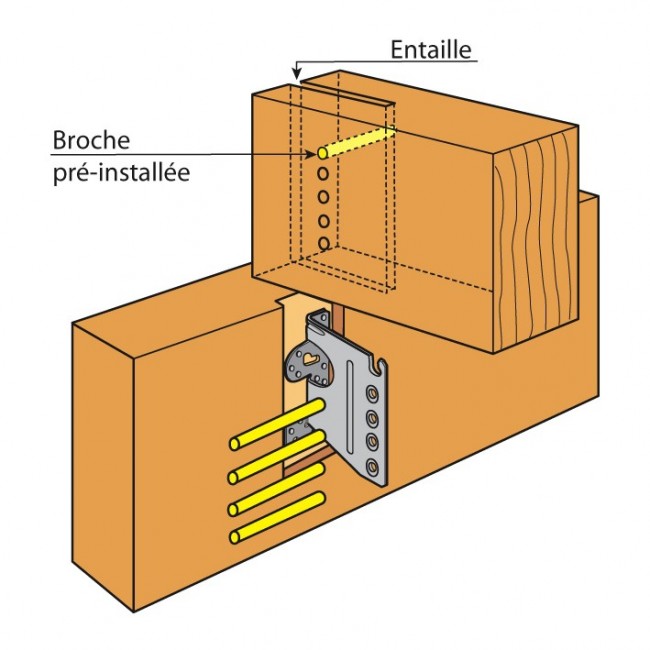

• Réaliser une entaille verticale de largeur 9 mm dans la poutre portée.
• Identifier la position des broches sur la poutre portée.
• Percer transversalement la poutre portée pour y insérer les broches (diamètre de perçage en fonction du diamètre de la broche).
• Insérer la 1ère broche supérieure dans la poutre portée.
