Les points clés :

  • Assemblage discret de poutres et solives

À partir de

24,06 € TTC
20,05 € HT

8 options

  • Conditionnement

  • Dimension A (mm)

  • Dimension C (mm)

  • Hauteur de solive maximum (mm)

  • Hauteur de solive minimum (mm)

  • Largeur de solive minimum (mm)

  • Perçages sur le porteur

  • Perçages sur le porté

  • Conditionnement

  • Dimension A (mm)

  • Dimension C (mm)

  • Hauteur de solive maximum (mm)

  • Hauteur de solive minimum (mm)

  • Largeur de solive minimum (mm)

  • Perçages sur le porteur

  • Perçages sur le porté

Référence 8 versions disponibles 8 versions disponibles

    En stock chez notre fournisseur

    Livraison en 14 jours ouvrés
    à partir de 6,90 €
    i

    Produits similaires

    Descriptif détaillé

    Description

    L'étrier à âme intérieure ETNM est conçu pour la réalisation d'assemblages discrets solives sur litier ou poutre sur poteau. Le talon inférieur permet un positionnement précis du bois et le montage facilité des broches sur le porté.

    Caractéristiques

    • Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
    • Protection du métal type Z275 (galvanisé zinc 19 microns).
    • Exemples d'utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.

    Mise en oeuvre et fixations

    Sur porté :

    • Broches Ø12 mm en acier S235JR, STD12 (la longueur des broches est inférieure ou égale à la largeur de la solive portée).

    Sur porteur :
    Support bois :

    • Pointes annelées CNA Ø4,0 x 50 mm.
    • Tirefonds et boulons Ø10 mm.

    Support béton et acier :

    La mise en oeuvre des étriers est déconseillée sur support béton ou acier du fait de l‘encombrement des boulons qui rendent la distance du bout du bois avec les broches non-conforme à l‘Eurocode 5.

    Installation

    Réaliser une entaille de 6 mm pour mettre en place l‘âme dans le bois.

    Pour le positionnement des broches, découvrez nos fiches d‘aide à l‘installation.

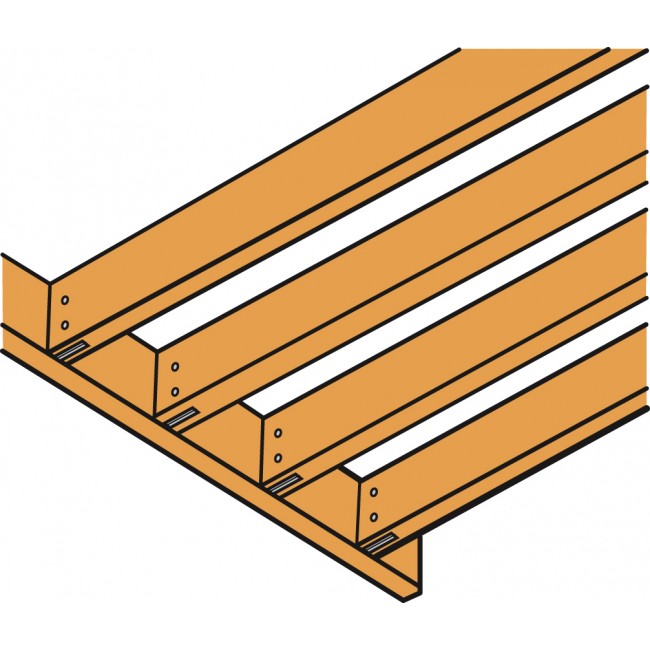

    Assemblage discret sur poutres apparentes

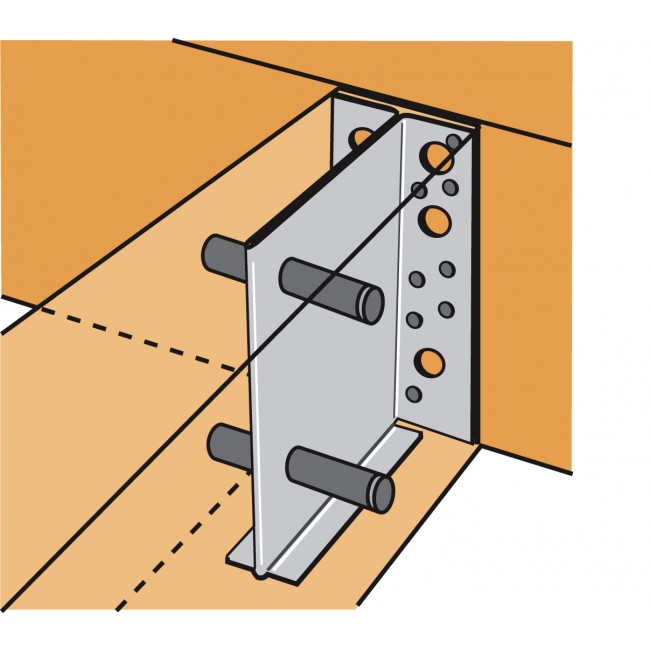

    Assemblage de solive sur poutre

    Contenu du colis

    Livré par 1 pièce.

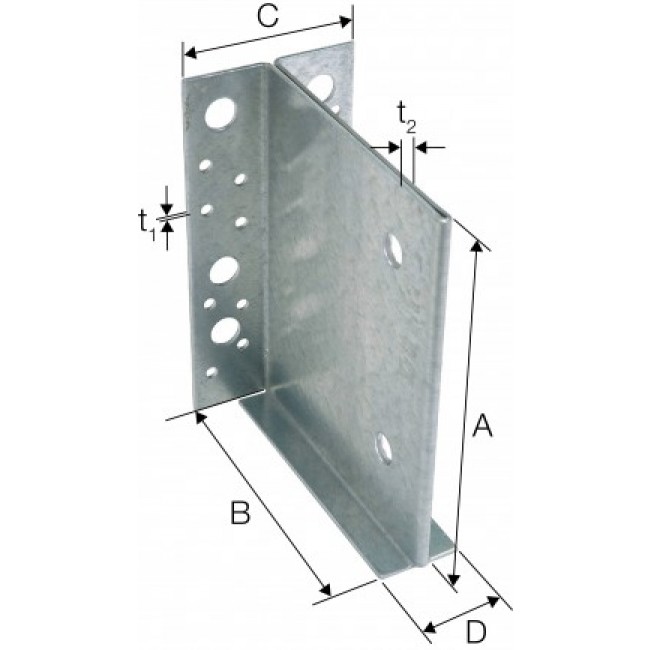

    Caractéristiques techniques

    Classe de protection Classe 2 : sous abri (charpente, ossature, etc.)
    Dimension B 130 mm
    Finition de protection Galvanisation Z275
    Largeur de solive maximum 160 mm
    Marque SIMPSON Strong-Tie
    Matière Acier laminé à froid S250GD
    Porte Bois massif, bois lamellé-collé, bois composite, ...
    Porteur Bois massif, bois lamellé-collé, bois composite, ...
    Type ETNM
    Épaisseur t 2 mm
    Code fabricant
    • ETNM155/130/2
    • ETNM135/130/2
    • ETNM135/130/2
    • ETNM230/130/2
    • ETNM185/130/2
    • ETNM230/130/2
    • ETNM185/130/2
    • ETNM155/130/2
    Conditionnement
    Dimension A (mm)
    Dimension C (mm)
    Hauteur de solive maximum (mm)
    Hauteur de solive minimum (mm)
    Largeur de solive minimum (mm)
    Perçages sur le porteur
    Perçages sur le porté

    Garanties / Normes / Labels / Technologies Normes / Garanties...

    Labels et technologies
    • Media_SIMPSON_2-54213d9d156ee.jpg
    • Media_SIMPSON_8-54213d9fa6623.png
    • Media_SIMPSON_21-54213da36cd1b.png
    • Media_SIMPSON_22-54213da38a817.jpg
    • Media_SIMPSON_95-54213dce0147d.jpg
