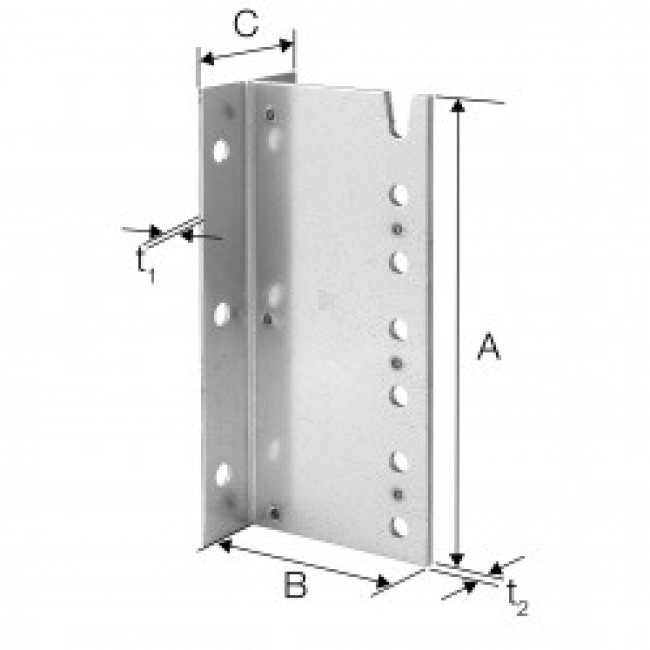

Etrier à âme intérieure - BTC SIMPSON Strong-Tie

Cet étrier BTC à âme intérieure permet un assemblage et une connection discrète.

Il permet de reprendre des efforts dans les 3 directions.

Avantages

• Assemblage invisible,
• Connexion sur béton,
• Utilisable pour de faibles largeurs de poutres portées,
• Utilisable pour des configurations en pente.

Domaines d'utilisation

• Solives,
• Pannes,
• Poutres porteuses,
• Configuration en pente possible jusqu'à un angle de 45°.

Fixations

Sur porteur béton :

• Cheville mécanique : Ø12, WA M12-104/5,
• Ancrage chimique : résine AT-HP + tige fileté LMAS M12-150/35.

Sur porteur acier :

• Boulon Ø12 mm.

Sur porté :

• Broches STD Ø12 dont la longueur doit correspondre à la largeur de la poutre portée.

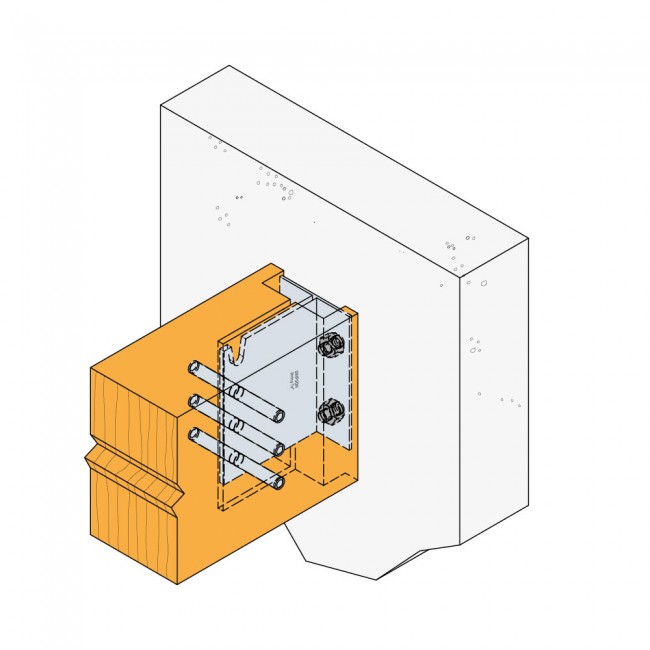

Installation

• Réaliser une entaille verticale de largeur 9 mm dans la poutre portée.
• Identifier la position des broches sur la poutre avant de percer transversalement.
• Insérer uniquement la 1ère broche dans la poutre sur la partie supérieure.
• Fixer l’étrier sur le support à l’aide de la fixation adaptée Ø12 mm.
• Présenter la poutre portée de manière à placer la broche déjà en place dans l’encoche de l’étrier.
• Mettre en place les broches restantes.
