Les points clés :

  • Acier galvanisé. Supports : bois, béton, acier.
  • Utilisation pour fixation de fermettes, lisses et montants de bardage, ancrage de chevron, consoles

À partir de

1,37 € TTC
1,14 € HT

9 options

  • Angle (°)

  • Conditionnement

  • Dimension A (mm)

  • Dimension B (mm)

  • Dimension C (mm)

  • Perçages Aile A

  • Perçages Aile B

  • Type

  • Épaisseur t (mm)

  • Angle (°)

  • Conditionnement

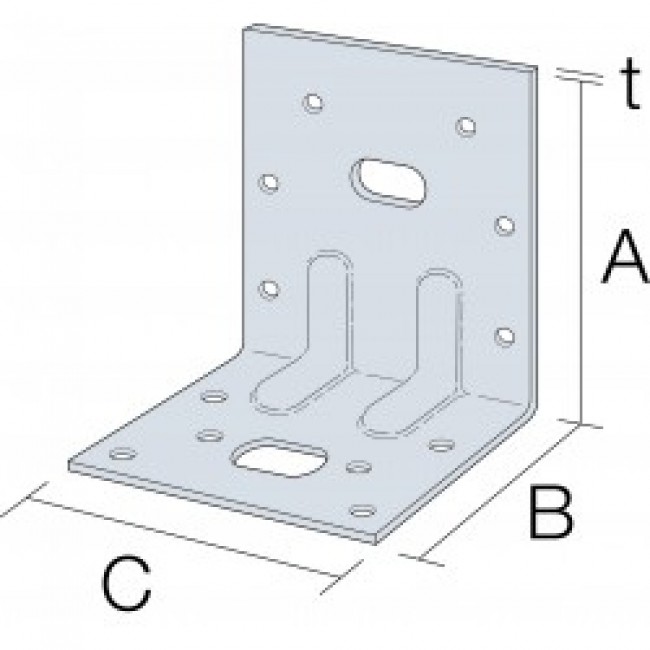

  • Dimension A (mm)

  • Dimension B (mm)

  • Dimension C (mm)

  • Perçages Aile A

  • Perçages Aile B

  • Type

  • Épaisseur t (mm)

Référence 13 versions disponibles 13 versions disponibles

    En stock dans notre entrepôt (selon version)

    Chez vous dès Mardi 26 novembre (selon version)
    à partir de 6,90 €
    i

    Produits similaires

    Descriptif détaillé

    Description

    Ces équerres renforcées répondent à des applications structurelles dans la charpente et la maison à ossature bois.

    Caractéristiques

    • Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
    • Protection du métal type Z275 (galvanisé zinc 19 microns).
    • Exemples d'utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.

    Support

    • À clouer sur bois et bois lamellé collé, à goujonner sur béton, à visser sur acier
    • Pour la fixation du bois massif ou lamellé collé, des bois composites
    • S'utilise aussi pour la fixation des fermes triangulées

    Domaines d'utilisation

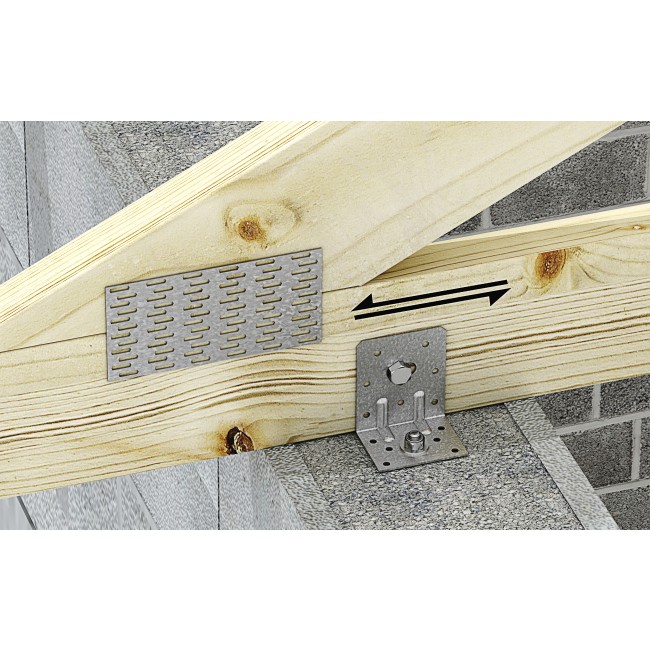

    • Fixation de fermettes,
    • Lisses et montants de bardage,
    • Ancrages de chevrons, consoles, chevêtres...

    Fixations sur bois :

    • Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm.
    • Vis CSA Ø5.0x35 ou CSA Ø5.0x40.
    • Boulons.
    • Tirefonds.

    Fixations sur support béton :

    • Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5.
    • Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12-150/35.

    Fixations support maçonnerie creuse :

    • Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M16-130.

    Fixations sur acier :

    • Boulons.

    Informations techniques

    F1 : effort de traction dans l’axe central de l’équerre
    Cas particulier d’une fixation avec 1 seule équerre :

    • Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
    • Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

    F2 et F3 : effort latéral de cisaillement
    Cas particulier d’une fixation avec 1 seule équerre :

    • La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

    F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

    • La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge.

    Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche..

    Caractéristiques techniques

    Classe de protection Classe 2 : sous abri (charpente, ossature, etc.)
    Finition de protection Galvanisation Z275
    Marque SIMPSON Strong-Tie
    Matière Acier laminé à froid S250GD
    Porte Bois massif, bois lamellé-collé, bois composite, fermes triangulées, profilés, …
    Porteur Bois massif, bois lamellé-collé, bois composite, béton, acier
    Code fabricant

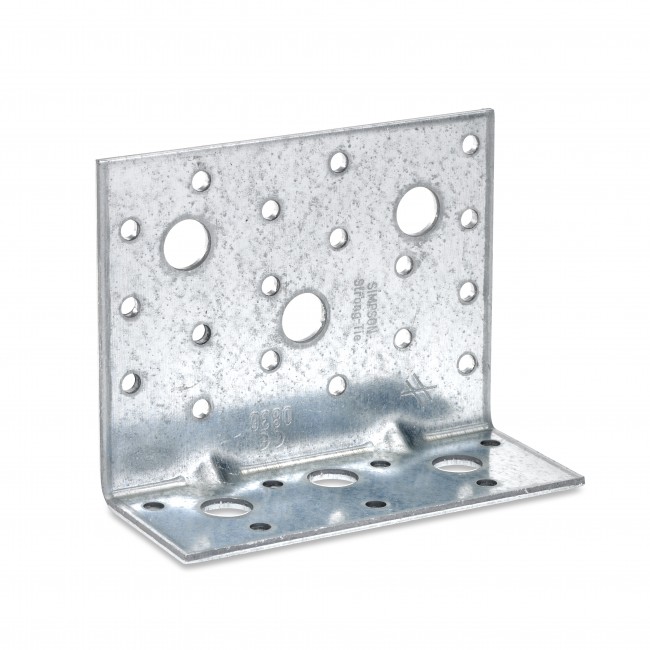

    • AE76-R
    • E5/1,5/11,22/11
    • E4/2.5
    • E5/1,5/135
    • E6/2,5
    • E5/2
    • E5/1.5
    • E19/3
    • E4/2,5
    • E14/2

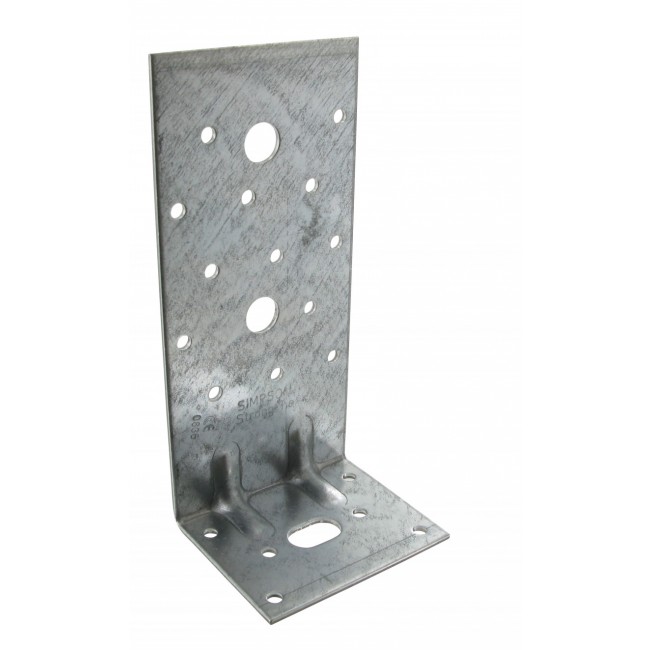

    • E8/2.5
    • E17/2
    • E19/3
    Angle (°)
    Conditionnement
    Dimension A (mm)
    Dimension B (mm)
    Dimension C (mm)
    Perçages Aile A
    Perçages Aile B
    Type
    Épaisseur t (mm)
