Les points clés :

  • Pour la charpente et l'ossature bois

1,98 € TTC
1,65 € HT

Référence SIMPSABR9020

    En stock chez notre fournisseur

    Livraison en 5 jours ouvrés
    à partir de 6,90 €
    i

    Produits similaires

    Descriptif détaillé

    Description

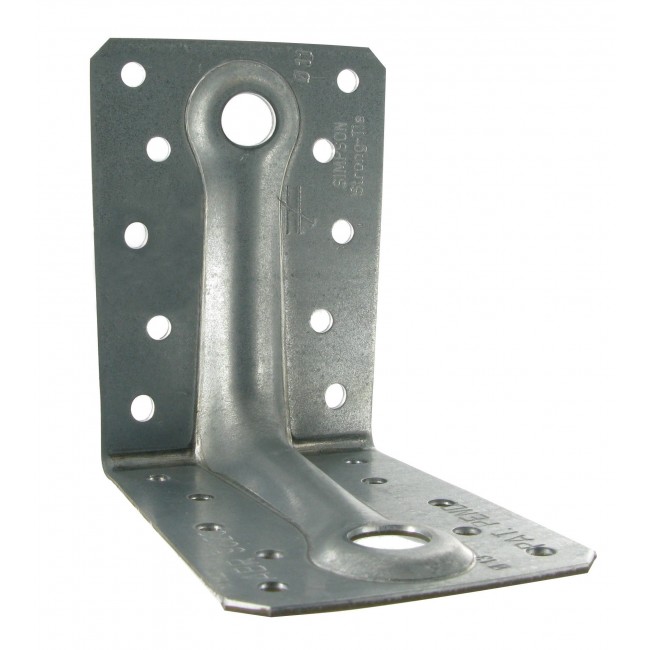

    L'équerre renforcée ABR9020 répond à des applications structurelles dans la charpente et la maison à ossature bois.

    Applications

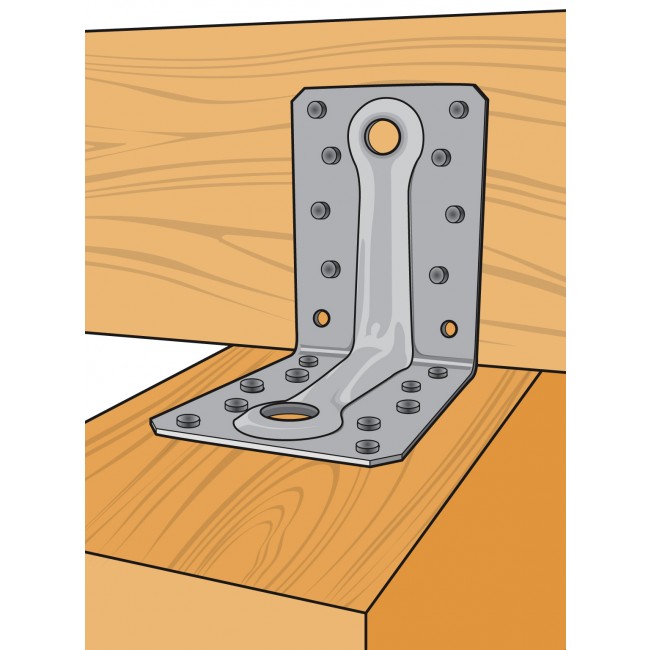

    • À clouer sur bois et bois lamellé collé, à goujonner sur béton, à visser sur acier
    • Pour la fixation du bois massif ou lamellé collé, des bois composites
    • S'utilise aussi pour la fixation des fermes triangulées

    Domaines d'utilisation

    • Fixation de fermettes.
    • Lisses et montants de bardage.
    • Ancrages de chevrons, consoles, chevêtres...

    Fixations

    Sur bois :

    • Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm.
    • Vis CSA Ø5.0x35 ou CSA Ø5.0x40.
    • Boulons.
    • Tirefonds.

    Sur béton :
    Support béton :

    • Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5.
    • Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12

    Support maçonnerie creuse :

    • Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M16-130.

    Sur acier :

    • Boulons.
    • Fixation bois/bois

    Informations techniques

    F1 : effort de traction dans l’axe central de l’équerre
    Cas particulier d’une fixation avec 1 seule équerre :

    • Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
    • Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

    F2 et F3 : effort latéral de cisaillement
    Cas particulier d’une fixation avec 1 seule équerre :

    • La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

    F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

    • La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge.

    Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche..

    Contenu du colis

    Livré par 1 pièce.

    Caractéristiques techniques

    Classe de protection Classe 2 : sous abri (charpente, ossature, etc.)
    Conditionnement Unitaire
    Dimension A 88 mm
    Dimension B 88 mm
    Dimension C 65 mm
    Matière Acier
    Perçages Aile A 10 Ø5 - 1 Ø11 mm
    Perçages Aile B 10 Ø5 - 1 Ø13 mm
    Porte bois et dérivés
    Protection Galvanisation S250GD
    Épaisseur t 2 mm
    Code fabricant
    • ABR9020

    Garanties / Normes / Labels / Technologies Normes / Garanties...
