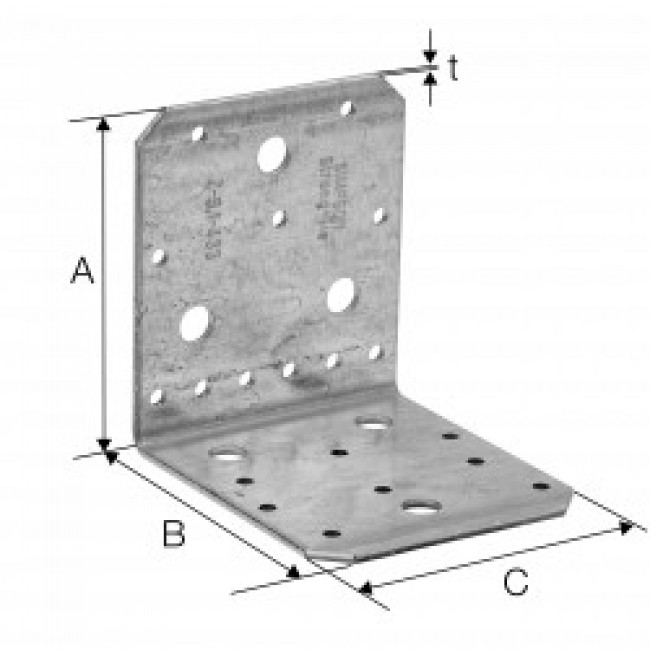

Équerre de charpente renforcée - AB105 SIMPSON Strong-Tie

L'équerre AB105-R permet des fixations structurelles en charpente et ossature bois.

Applications

• À clouer sur bois et bois lamellé collé, à goujonner sur béton, à visser sur acier
• Pour la fixation du bois massif ou lamellé collé, des bois composites
• S'utilise aussi pour la fixation des fermes triangulées

Domaines d'utilisation

• Fixation de fermettes,
• Lisses et montants de bardage,
• Ancrages de chevrons, consoles, chevêtres...

Informations techniques

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :

• Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
• Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :

• La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

• La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge.

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche..
