Chevilles métalliques à expansion - charge moyenne - Dynabolt SPIT
Les points clés :
- Fixation ultra résistante et fiable
- Compatible béton et maçonneries diverses
- Installation rapide et facile
- Haute capacité de charge
À partir de
Référence 7 versions disponibles 7 versions disponibles
En stock dans notre entrepôt (selon version)
Produits similaires
Descriptif détaillé
Description

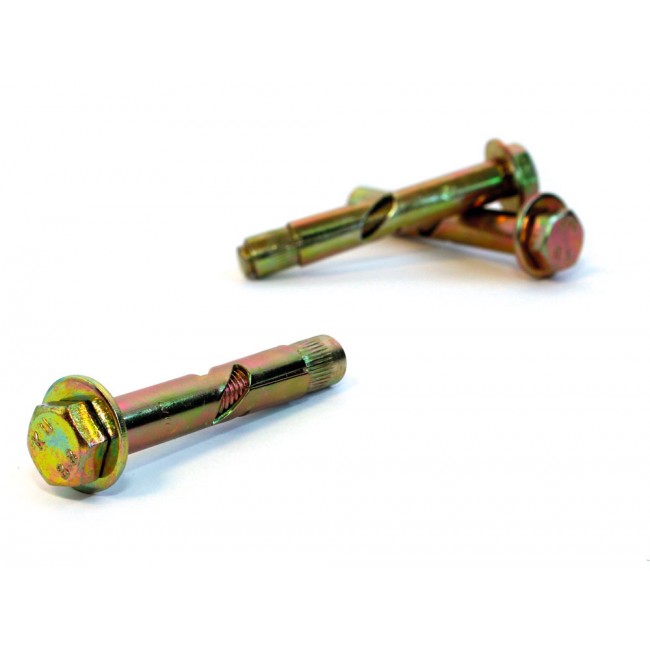

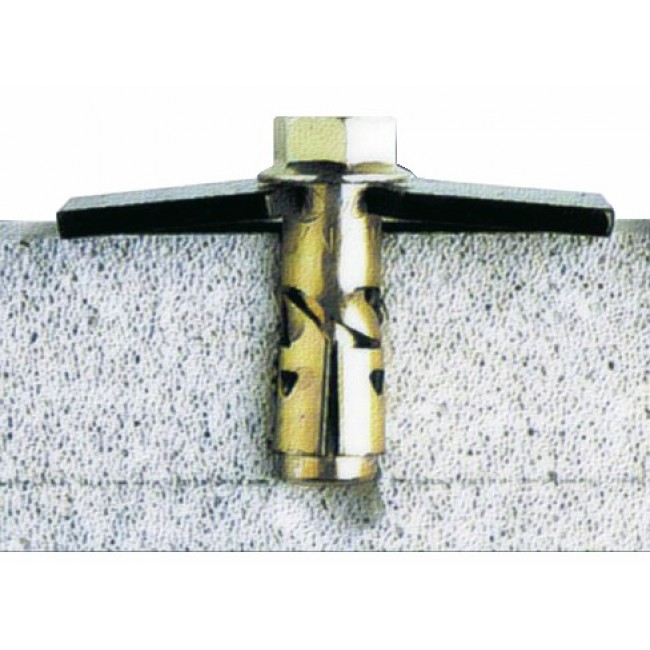

La cheville à expansion DYNABOLT avec vis SPIT TEC est spécialement conçue pour assurer des fixations robustes et durables dans le béton, les maçonneries pleines, ainsi que les dalles alvéolaires. Grâce à sa technologie avancée (expansion importante), elle garantit une tenue fiable et une résistance optimale, idéale pour les applications nécessitant une fixation sécurisée.
Caractéristiques :
- Matériau : Acier de haute résistance avec traitement anti-corrosion.
- Types de maçonneries supportées : Béton, briques pleines, dalles alvéolaires.
- Diamètres disponibles : M6, M8, M10, M12.
- Profondeur d’ancrage : De 25 mm à 46 mm selon le modèle.
- Épaisseur maximale de la pièce à fixer : Jusqu'à 49 mm.
- Couple de serrage : Varie de 9 Nm à 70 Nm en fonction de la taille de la vis.
Avantages de la Dynabolt :
- Installation Facile : Pose simple et rapide avec une excellente expansion pour une fixation solide.
- Grande Résistance : Capacité de charge élevée en traction et en cisaillement, même dans les matériaux les plus exigeants.
- Polyvalence : Compatible avec divers types de supports, y compris les dalles alvéolaires et les briques terre cuite.
- Fiabilité : Conçue pour offrir une résistance mécanique exceptionnelle, assurant une performance durable.
- Fixation esthétique : pas de dépassement de la tige.
Applications :
- Fixation de plaques murales
- Montage d’auvents
- Installation de panneaux indicateurs
- Fixation de cornières et garde-corps
- Utilisation dans diverses constructions industrielles et commerciales
Dimensions et Codes Produits :
- M6 x 45/8 mm : Code 050252
- M6 x 70/30 mm : Code 050253
- M8 x 55/10 mm : Code 050255
- M8 x 80/35 mm : Code 050256
- M10 x 65/10 mm : Code 050258
- M10 x 75/20 mm : Code 050259
- M10 x 105/45 mm : Code 050260
- M12 x 110/50 mm : Code 050262
Performance :
- Résistance en traction et cisaillement : Adaptée pour des charges statiques dans le béton non fissuré, les maçonneries pleines et les dalles alvéolaires.
- Capacité de Charge :
- Béton non fissuré (C20/25 à C50/60) : jusqu'à 23,3 kN en cisaillement.
- Brique terre cuite traditionnelle BP400 : jusqu'à 23,3 kN en cisaillement.
- Dalle alvéolaire : jusqu'à 14,1 kN en traction et en cisaillement.
Notes Techniques :
Les charges recommandées et les résistances caractéristiques sont fournies à titre indicatif. Pour des applications spécifiques et des calculs détaillés, il est conseillé d'utiliser le logiciel SPIT i-Expert selon les normes en vigueur.
Caractéristiques techniques
| Charge | Lourde |
|---|---|
| Finition | Zingué |
| Gamme | Dynabolt |
| Marque | SPIT |
| Matière | Acier |
| Nature du support | Plein |
| Épaisseur de parois | 25 mm |
| Code fabricant |
|
| Conditionnement (pièces) | |
| Diamètre de la cheville (mm) | |
| Dimensions | |
| Longueur (mm) | |
| Perçage | |
| Piton Ø int. (mm) |
Documents techniques
Questions / Réponses
sur ce produit ? Un de nos experts ou de
nos clients vous répondra.
-
la cheville Dynabolt SPIT 10x55 mm - s ouvre t elle en 2 ou en 4 ?
Réponses 1est ce que les Chevilles métalliques à expansion - 10x55 mm - Dynabolt SPIT s ouvrent en 2 ou en 4 ? Et quelle charge supporte t elle dans du béton ?
Réponse de notre expertBonjour, Elles s'ouvrent en deux. Les "calculs de charge se font sur www.spit.fr" vous pourrez choisir ce qu'il vous faut en fonction de votre installation. Merci de votre compréhension.
