Charnière invisible à visser 125°- 9944 W45 HETTICH
Les points clés :
- Gamme Intermat : charnière automatique réglable par vis excentrique
- Ouverture à 95° pour porte d'épaisseur mini 16mm
- Pour meuble d'angle avec pan en retrait à -45°
Référence 477126
En stock dans notre entrepôt ( + de 50 unités)
Produits similaires
Descriptif détaillé
Description
Charnière idéale pour les meubles d'angles avec une ouverture de 125° et à pans coupés à angle de -45°.
Facile à réaliser, le montage du bras articulé de la charnière sur la plaque de montage se fait par simple clipsage.
Elle est équipée d'un réglage de recouvrement et d'un réglage de la profondeur par excentrique. L'ajustement de la hauteur se fait par la plaque de montage. Son boîtier en acier nickelé est à visser.
- Charnière automatique avec technique de clipsage
- Classement qualitatif selon EN 15570, niveau 2
- Pour angle de corps de meuble -45°
- Pour épaisseur de porte 15 à 28 mm
- Diamètre du boîtier 35 mm
- Profondeur du boîtier 12,7 mm
- Réglage du recouvrement intégré + 2 mm / - 2 mm
- Réglage de la profondeur intégré + 2 mm / - 2 mm
- Réglage de la hauteur par plaque de montage
- Matériau du bras de charnière : zamak nickelé
- Matériau du boîtier de charnière : acier nickelé
Avantages
- Le montage du bras articulé de la charnière est facile à réaliser : un simple clipsage suffit !
Contenu du colis
Commandez séparément le cache pour le bras, cache pour le boîtier et l'embase
Caractéristiques techniques
| Angle d'ouverture | 125 degrés |
|---|---|
| Conditionnement | 1 pièce(s) |
| Coudure | 10 mm |
| Diamètre du boîtier | 35 mm |
| Entraxe de fixation | 52 mm |
| Fermeture amortie | Non |
| Gamme | Intermat |
| Marque | HETTICH |
| Matière | Acier |

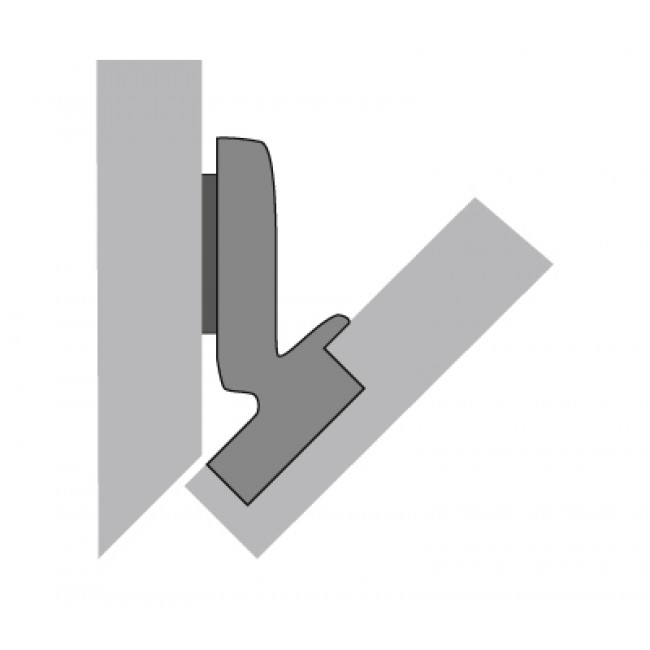

| Montage porte | En applique |
| Pour meubles d'angles | -45° |
| Type | Charnière |
| Type de boîtier | À visser |
| Usage | Charnière meuble d'angle |
| Code fabricant |
|
