Compas pour ferrures coulissantes à translation GU 966 - axe à 13 mm FERCO
Les points clés :
- Pour ferrures coulissantes à translation GU 966-150
- Axe de 13 mm
À partir de
Trouvez votre crémone
Produits similaires
Descriptif détaillé
Description
Cette boîte de compas est distinée au système coulissant à translation GU966-150, avec une hauteur de rail de 33 mm.

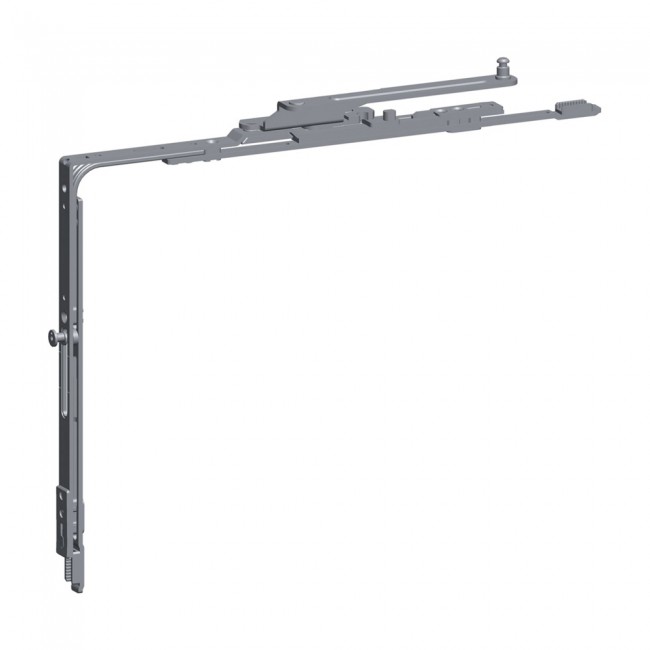

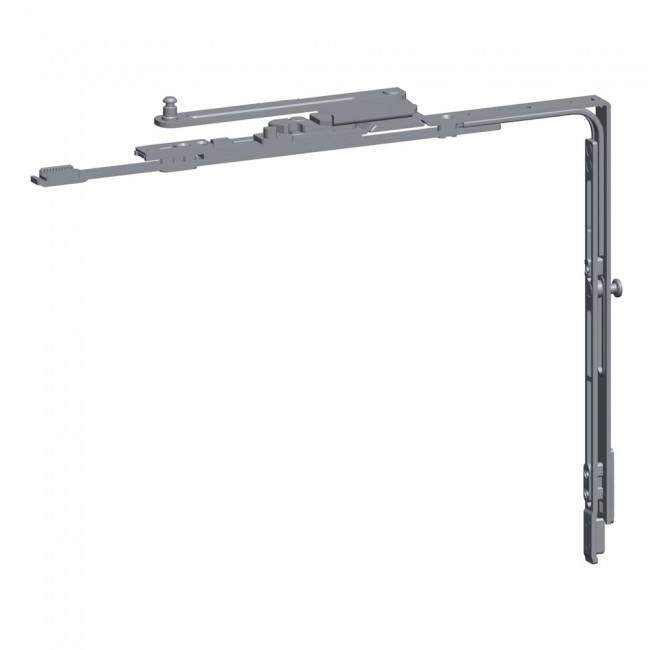

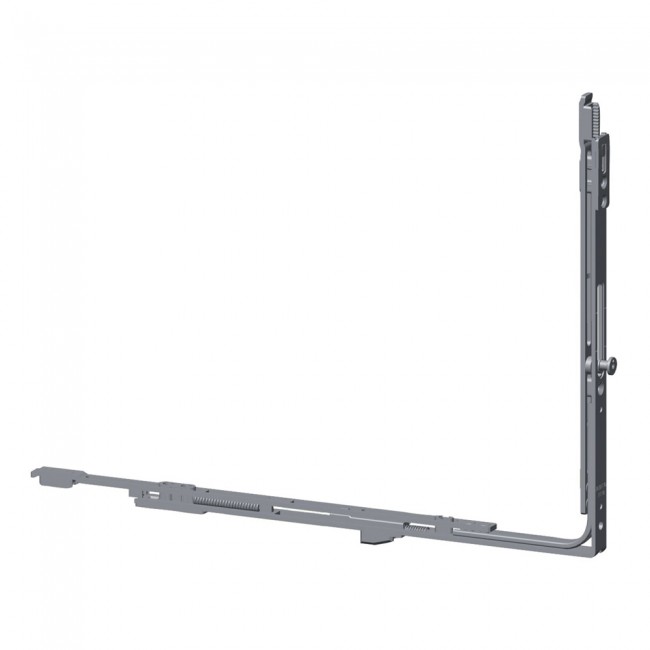

Elle est disponible en deux versions : une pour main gauche et l'autre pour main droite.
Elle possède un axe à 13 mm. L’axe est la distance entre le milieu de la rainure où se placent les renvois d’angle et la face extérieure de l'encadrement (voir schéma).
Ajoutée aux autres éléments, elle permet de constituer une ferrure coulissante à translation GU 966 complète.
Avantages
- La ferrure GU 966 convient aux portes et fenêtres coulissantes en bois et en PVC. Pour être complète elle doit comprendre : une boîte de sabots, une boîte de compas, une poignée de manœuvre, deux prolongateurs horizontaux, deux prolongateurs verticaux (ou un prolongateur vertical et une crémone), un kit profil, deux gâches de positionnement, et cinq à onze gâches de galet.
- Pièces détachées GU 966 1 a - Chariot avant1 b - Chariot arrière1 c - Vis autotaraudeuse2 a - Butée de guidage3 a - Compas avant3 b - Compas arrière4 - Glissière de compas5 a - Renvoi d'angle avant5 b - Renvoi d'angle arrière8 - Platine de liaison11 a - Poignée de manœuvre avec dispositifanti-enclenchement du vantail11 c - Poignée double avec trou pour barillet12 - Fourche13 - Bouchon14 - Butoir à ressort15 - Support16 a - Crémone à condamnation (profil européen) 17 - Prolongateur vertical18 - Prolongateur horizontal19 - Tringle Ø 10 mm20 - Profil de recouvrement P 120421 - Rail de roulement P 121322 a - Profil de guidage P 122522 b - Profil de recouvrement P 122622 c - Embout23 - Gâche de galet24 - Gâche de positionnement25 - Verrou à double direction
Comment choisir ?
L'axe des compas
Caractéristiques techniques
| Axe de rainure de compas | 13 mm |
|---|---|
| Marque | FERCO |
| Code fabricant |
|
| Main | |
| Référence |
Les accessoires
