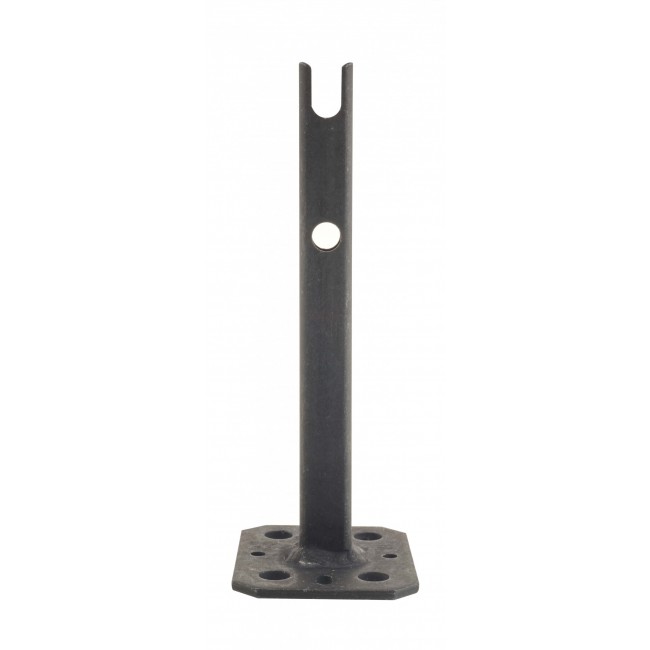

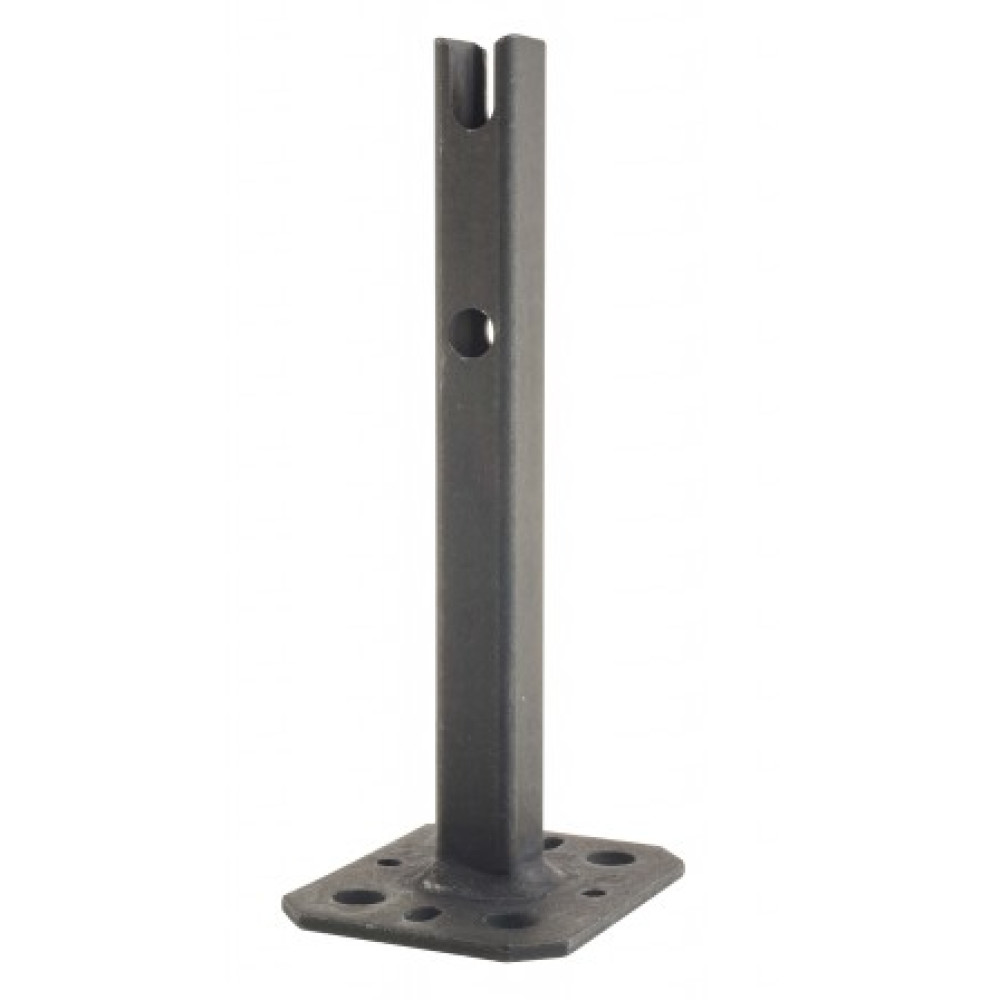

Pied de poteau tubulaire - TPB SIMPSON Strong-Tie

Les points clés :

  • Permet de reprendre des charges verticales, descendantes et ascendantes
  • S'insère dans le poteau bois, pour un résultat discret
  • Protège le poteau bois de l'humidité en le surélevant du sol

15,98 € TTC
13,32 € HT

Référence SIMPTPB195

    En stock chez notre fournisseur

    Livraison en 5 jours ouvrés
    à partir de 6,90 €
    i

    Produits similaires

    Descriptif détaillé

    Description

    Ce pied de poteau structurel TPB est capable de reprendre des charges verticales, descendantes et ascendantes. Il s'insère dans le poteau bois, pour un résultat discret.

    La hauteur du poteau par rapport au sol peut être ajustée lors de l'installation, en fonction de la profondeur de l'entaille dans le poteau bois.

    Ce pied protège le poteau bois de l'humidité en le surélevant du sol.

    Avantages

    • Pied de poteau structurel capable de reprendre des charges verticales, descendantes et ascendantes,
    • S'insère dans le poteau bois, pour un résultat discret,
    • La hauteur du poteau par rapport au sol peut être ajustée lors de l'installation, en fonction de la profondeur de l'entaille dans le poteau bois,
    • ​Protège le poteau bois de l'humidité en le surélévant du sol.

    Domaines d'utilisation

    • Poteaux de auvent,
    • Pergola,
    • Balustrades, ...

    Fixations

    Poteau :

    • 2 broches Ø10 mm,
    • ou 2 boulons Ø10 mm.
    • La longueur de la broche correspond à la section du poteau.

    Platine

    • Chevilles mécaniques : 2 goujons WA M10-78/5,
    • Ancrages chimiques : résine AT-HP + 2 tiges filetées LMAS M10-120/25.

    Installation

    • Forer une entaille verticale Ø28 mm, d'une longueur de 150 mm environ, centrée à l'extrémité du poteau bois.
    • Identifier la position des broches (ou boulons) sur les flancs du poteau en utilisant le TPB comme gabarit.
    • Percer transversalement le poteau en Ø10 mm pour y insérer les broches.
    • Insérer uniquement la broche supérieure dans le poteau.
    • Fixer le pied de poteau sur le support en insérant 2 goujons Ø10 mm, en diagonale, sur la platine.
    • Présenter le poteau de manière à placer la broche déjà en place dans l’encoche du pied de poteau.
    • Insérer la seconde broche.

    Mise en garde :

    • Il convient de respecter une distance maximum du poteau par rapport au sol de 50 mm,
    • ​Il convient de respecter une distance minimum de l'extrémité du poteau par rapport à la broche inférieure de 80 mm,
    • Le TPB195 ne convient pas pour des applications structurelles soumises à des efforts latéraux (vent, ...). Les structures doivent être correctement conçues et mises en oeuvre afin de résister à ce type d'efforts (jambe de force, ...).

    Contenu du colis

    Livré par 1 pièce.

    Caractéristiques techniques

    Classe de protection Classe 3 : extérieur (poteaux, clôtures, etc.)
    Conditionnement Unitaire
    Dimension A 70 mm
    Dimension B 90 mm
    Dimension C 195 mm
    Dimension D 20 mm
    Finition de protection Sherardisation classe C30
    Marque SIMPSON Strong-Tie
    Matière Acier S235JR
    Porte Bois massif, bois composite, ...
    Porteur Béton
    Type TPB
    Épaisseur t 4 mm
    Code fabricant
    • TPB195
