Pied de poteau à sceller - CMR SIMPSON Strong-Tie
Les points clés :
- A scelle
- Pour une structure sans contreventement
- Ajustable pour des bois de largeur de 115 à 165 mm
Produits similaires
Descriptif détaillé
Description
Ce pied de poteau à sceller est constitué de deux pièces métalliques permettant de fixer des poteaux de 120 à 160 mm. Il permet de surélever le poteau du sol béton de 250 mm maximum.
Avantages
- Reprise des moments,
- Pour une structure sans contreventement volontaire
- Ajustable pour des bois de largeur de 115 à 165 mm
- Le poteau bois peut être surélévé du béton jusqu'à 250 mm
- Le CMR est utilisé pour des structures encastrées (ex : carports ou similaire). Dans tous les cas, il s'agit de structures sans contreventement.
- Le pied de poteau peut reprendre des moments dans les deux directions
- Le poteau bois est fixé par l'intermédiaire de boulons M16 et de crampons (ex : BULLDOG Type C2 Ø75).

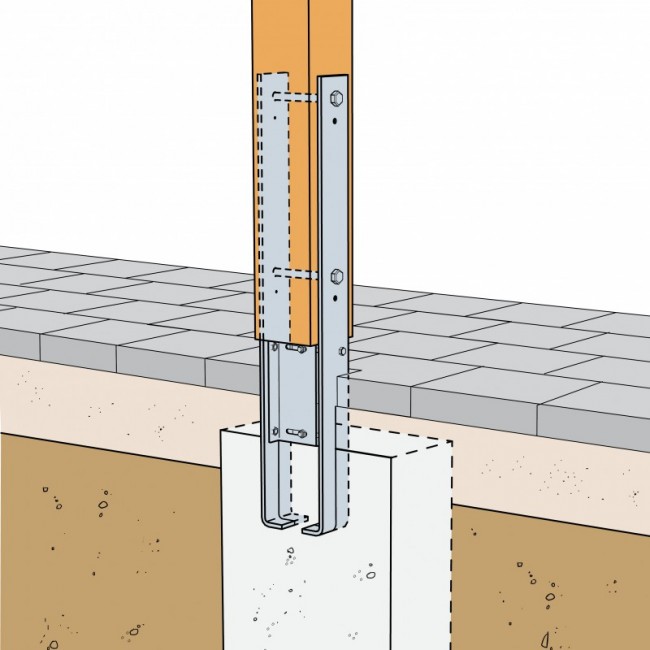

Installation
Partie haute :- 1. Présenter le poteau bois dans le pied de poteau.
- 2. Ajuster le pied de poteau à la section du poteau.
- 3. Fixer le poteau bois dans le pied de poteau.
Partie basse :
- 1. Encastrer le pied de poteau dans le béton.
- 2. Couler le béton jusqu'au niveau des équerres.
Contenu du colis
Livré par 1 pièce.
Caractéristiques techniques
Classe de protection | Classe 3 : extérieur (poteaux, clôtures, etc.) |
---|---|
Conditionnement | Unitaire |

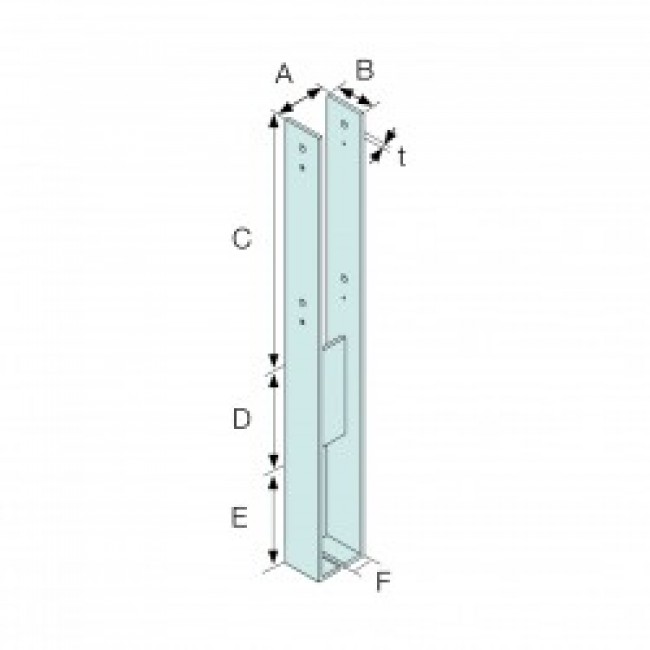

Dimension A | 115 - 160 mm |
Dimension B | 100 mm |
Dimension C | 600 mm |
Dimension D | 250 mm |
Dimension E | 300 mm |
Dimension F | 60 mm |
Finition de protection | Galvanisation à chaud |
Largeur maximale du bois | 160 mm |
Largeur minimale du bois | 115 mm |
Marque | SIMPSON Strong-Tie |
Matière | Acier S235JR |
Perçages | 4 Ø6,5 - 4 Ø17 mm |
Porte | Bois massif, bois lamellé-collé, bois composite, ... |
Porteur | Béton |
Type | CMR |
Épaisseur t | 10 mm |
Code fabricant |
|
