Pied de poteau réglable - forte charge - PIBA SIMPSON Strong-Tie

Les points clés :

  • Reprise de charge importante en compression
  • Hauteur ajustable de 110 à 160 mm
  • Protège le poteau bois de l'humidité en le surélévant du sol

112,69 € TTC
93,91 € HT

Référence SIMPPIBA110-160

    En stock chez notre fournisseur

    Livraison en 5 jours ouvrés
    à partir de 6,90 €
    i

    x3 Payez en plusieurs fois sans frais

    i

    Produits similaires

    Descriptif détaillé

    Description

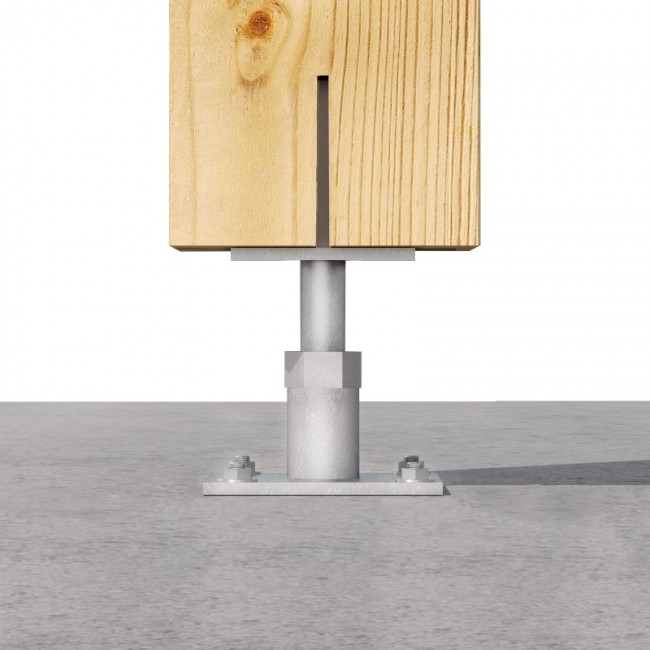

     Ce pied de poteau réglable PIBA permet une reprise de charge importante en compression. Sa hauteur est ajustable de 110 à 160 mm.

    Ce pied protège le poteau en bois de l'humidité en le surélévant du sol.

    Il permet un soutènement discret grâce à son âme verticale.

    Avantages

    • Reprise de charge importante en compression
    • Hauteur ajustable de 110 à 160 mm
    • Protège le poteau bois de l'humidité en le surélevant du sol
    Domaines d'utilisation
    • Poteaux de soutien
    • Planchers
    • Poteaux d'auvent, ...

    Fixations

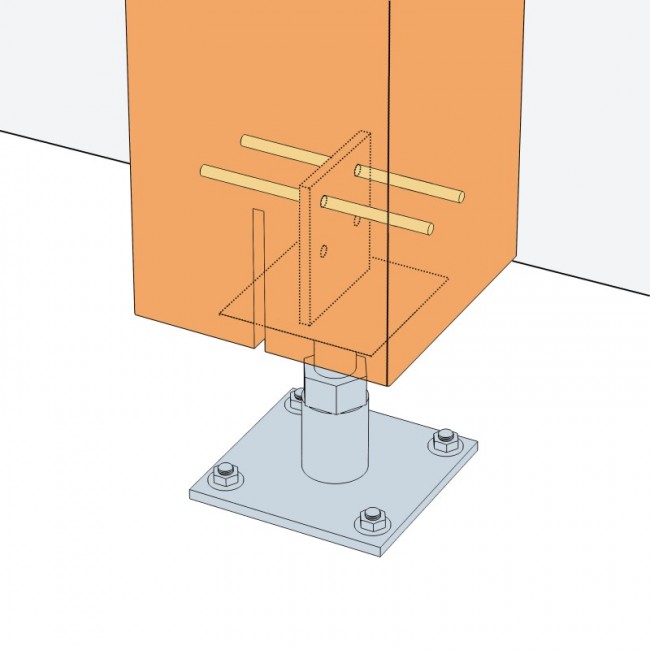

    Poteau :
    • 2 broches ou boulons Ø8 mm placées dans les deux perçages supérieurs de la platine verticale,
    • La longueur des broches correspond à la section du poteau.
    Platine :
    • Cheville mécanique : goujon WA M12-109/10,
    • Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35.

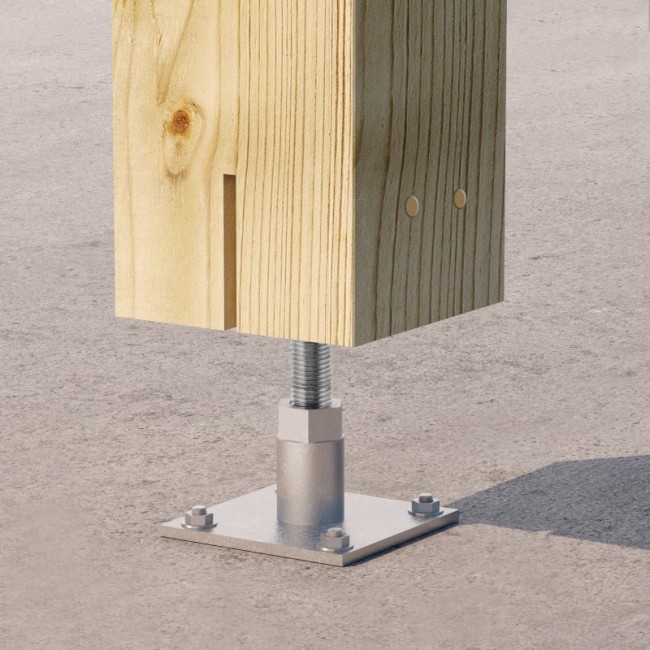

    Installation

    Partie haute :
    • Réaliser une entaille verticale en âme du poteau, d'une épaisseur de 9 ou 10 mm sur une hauteur de 120 mm environ.
    • Identifier la position des broches (ou boulons) supérieures sur les flancs du poteau.
    • Percer transversalement le poteau en Ø8 mm pour y insérer les deux broches.
    • Positionner le poteau sur le pied de poteau et insérer les deux broches.
    Partie basse :
    • Positionner le poteau verticalement dans la structure.
    • Identifier la position des ancrages au sol sur le support.
    • Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies.
    • Fixer la platine inférieure au sol à l’aide des ancrages sélectionnés.

    Contenu du colis

    Livré par 1 pièce.

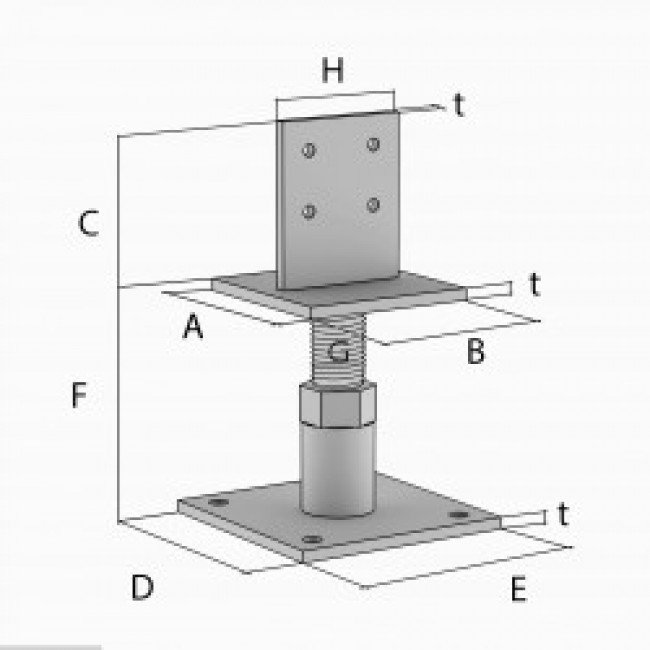

    Caractéristiques techniques

    Classe de protection Classe 3 : extérieur (poteaux, clôtures, etc.)
    Conditionnement Unitaire
    Dimension A 120 mm
    Dimension B 120 mm
    Dimension C 110 mm
    Dimension D 155 mm
    Dimension E 155 mm
    Dimension F 110 - 160 mm
    Dimension G 30 mm
    Dimension H 90 mm
    Finition de protection Électrozinguage blanc
    Marque SIMPSON Strong-Tie
    Matière Acier S235JR
    Perçages partie basse 4 Ø13 mm
    Perçages partie haute 4 Ø8,5 mm
    Porte Bois massif, bois lamellé-collé, bois composite, ...
    Porteur Béton
    Type PIBA
    Épaisseur t 8 mm
    Code fabricant
    • PIBA110/160

    Questions / Réponses

    Vous souhaitez des informations
    sur ce produit ? Un de nos experts ou de
    nos clients vous répondra.
    Questions 3
    Réponses 0
    • à propos du pied de poteau réglable PIBA

      Réponses 0
      Anonymous
      Acheteur

      est il réglable après pose du poteau ?

    • réglage hauteur de pied de poteau

      Réponses 0
      Anonymous
      Acheteur

      Je ne comprends pas. comment se règle la hauteur du pied poteau Simpson PIBA forte charge, lle poteau restant en place cad sans rotation possible merci AM

    • Poid max

      Réponses 0
      Anonymous
      Acheteur

      Bonjour, Quel est le poid supporté maximum ? Cordialement
