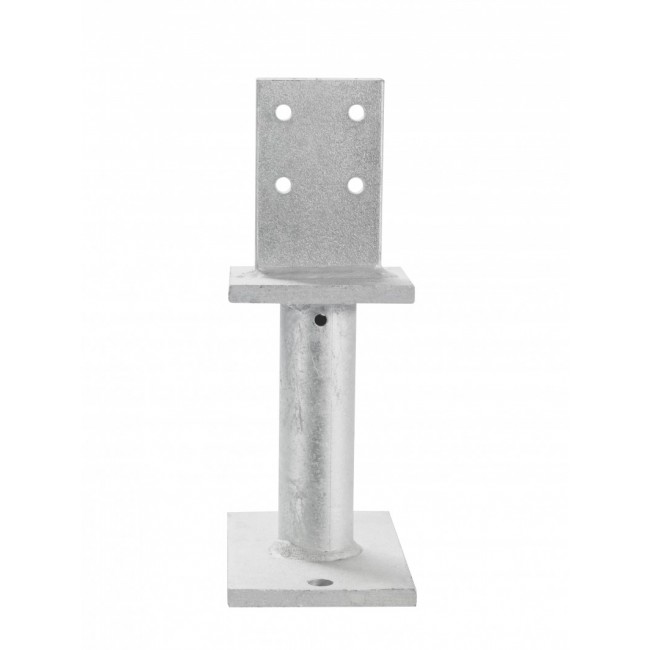

Pied de poteau fortes charges - PISB160G-K SIMPSON Strong-Tie
Les points clés :
- Haute résistance jusqu'à 12 tonnes en compression
- Fixation en âme
- Base réduite pour un support compact
Produits similaires
Descriptif détaillé
Description
Ce pied de poteau est spécifiquement conçu pour les reprises de lourdes charges en compression, pour des ossature bois avec toiture lourde ou construction à étage (selon étude de charges).
Le pied de poteau PISB160G-K permet une reprise de charge en compression jusqu'à 12 tonnes en valeur caractéristique ainsi que des efforts de soulèvement grâce à son âme verticale. Il doit être fixé sur un support rigide de type béton. Il est proposé en kit avec deux goujons WA M12-109/10.
Caractéristiques
- Classe de protection 3 : ce produit est prévu pour être posé à l'extérieur.
- Finition et protection : galvanisé (galvanisation à chaud)
- Exemples d'utilisations : pied de poteau, abri de jardin, carport ouvert, etc.
Mise en oeuvre et applications
Poteau bois :
- 4 broches STD 8.
Sur béton :
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M16-170/20.
- Cheville mécanique : 2 WA M12-109/10 (proposé en kit).
- Fixation du PISB160G-K sur support rigide
Contenu du colis
Livré par 1 pièce.
Caractéristiques techniques
Classe de protection | Classe 3 : extérieur (poteaux, clôtures, etc.) |
---|---|
Conditionnement | Unitaire |

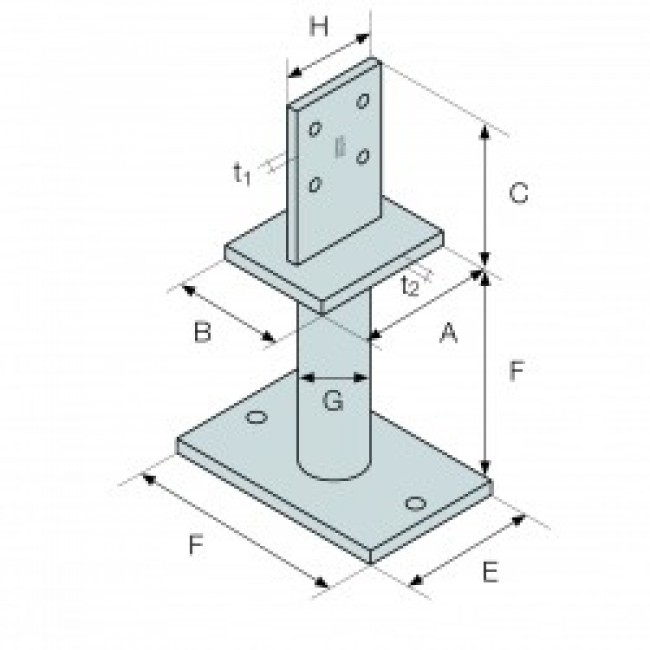

Dimension A | 100 mm |
Dimension B | 80 mm |
Dimension C | 110 mm |
Dimension D | 160 mm |
Dimension E | 100 mm |
Dimension F | 168 mm |
Dimension G | 42 mm |
Dimension H | 70 mm |
Finition de protection | Galvanisation à chaud |
Fixation | A visser |
Marque | SIMPSON Strong-Tie |
Matière | Acier S235JR |
Section du poteau | 200 x 200 mm |
Type | PISB |
Épaisseur t1 | 8 mm |
Épaisseur t2 | 10 mm |
Code fabricant |
|
