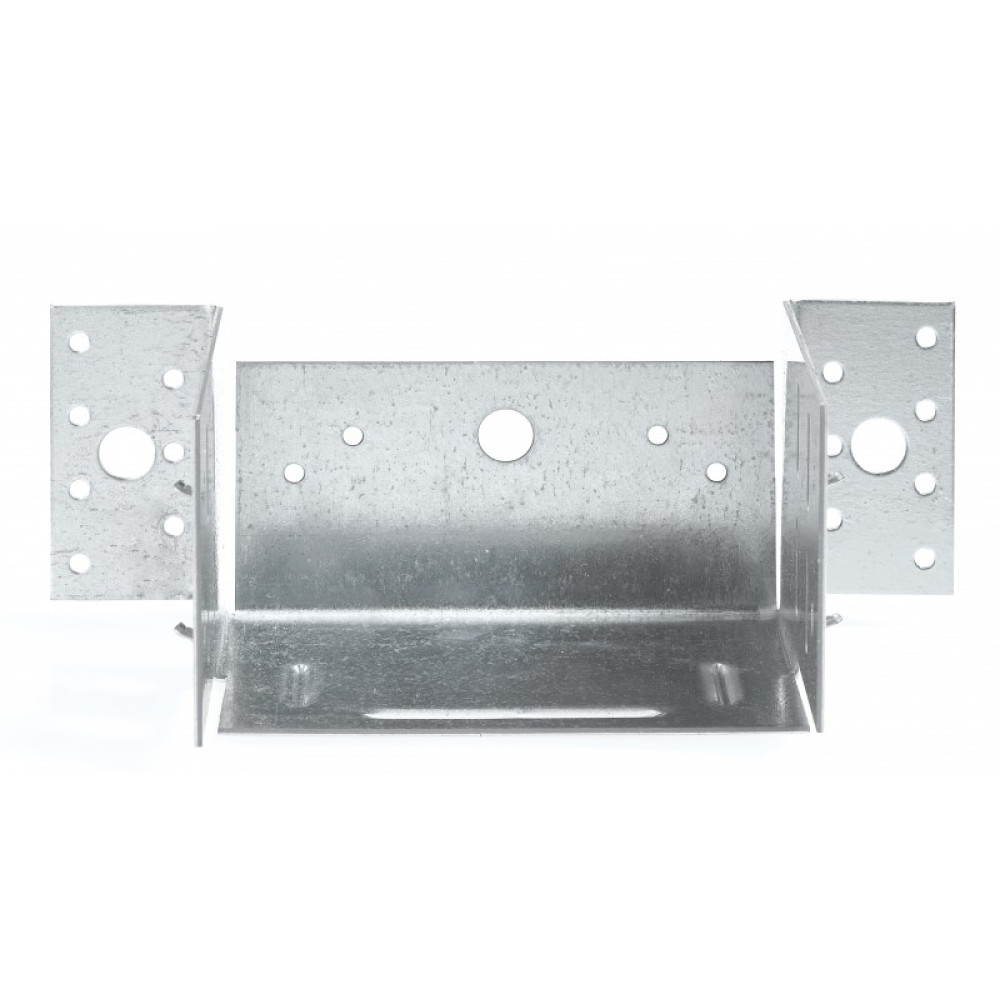

Connecteur ajustable en angle - ACI140/80 - reconditionné SIMPSON Strong-Tie
Les points clés :
- Article en bon état
- Non utilisé
Référence SIMPACI140-80RE
En stock dans notre entrepôt ( - de 10 unités)
Produits similaires
Descriptif détaillé
Description
Le connecteur ACI permet de réaliser un solivage d'angle en repliant ses flans, avec un réglage d'angle de 30° à 90°. Il s'adapte aux différentes hauteurs de poutres.
Avantages :
- Utilisable sur porteur bois ou béton
- Réglable sur chantier pour un angle de 30° à 90°
- Adaptable à toutes les largeurs et hauteurs de poutres en I
Domaines d'utilisation :
- Planchers en poutres en I
- Plafonds en poutres en I
- Fixation de solives avec un angle
Fixations :
Porté :
- Pointes annelées CNA Ø4,0x35 mm
- Les pointes sont introduites dans la poutre portée avec un angle de 45°. Deux pointes minimum par membrure sont nécessaires pour un bon maintien, avec possibilité d'en placer quatre selon la hauteur de la membrure.
Porteur :
- Support bois : Pointes annelées CNA Ø4,0x35 mm
- Support béton :
- Cheville mécanique : goujon WA M12-104/5
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M12-150/35
- Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M12-150/35 + tamis SH20x130
Installation : Les étriers s’utilisent par paire : un étrier maintient la membrure basse tandis qu’un second étrier, placé à l’inverse, maintient la membrure haute.
Caractéristiques techniques
Classe de protection | Classe 2 : sous abri (charpente, ossature, etc.) |
---|---|
Conditionnement | Unitaire |
Dimension A | 140 mm |
Dimension B | 80 mm |
Dimension C | 109,70 mm |
Dimension D | 41,70 mm |
Dimension F | 111,70 mm |
Etat | Reconditionné |
Finition de protection | Galvanisation Z275 |
Marque | SIMPSON Strong-Tie |
Matière | Acier laminé à froid S250GD |
Perçages sur le porteur | 18 Ø5 - 3 Ø14 mm |
Perçages sur le porté | 4 Ø5 mm |
Porte | Poutres en I, poutres massives, poutres composites, ... |
Porteur | Bois massif, bois lamellé-collé, bois composite, béton |
Stocké par | Bricozor |
Type | ACI |
Épaisseur t | 2 mm |
Code fabricant |
|
