Descriptif détaillé

Description

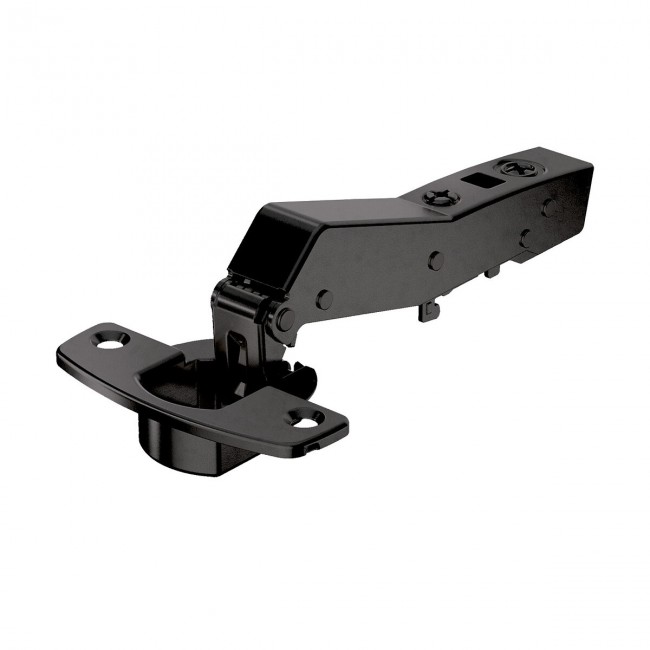

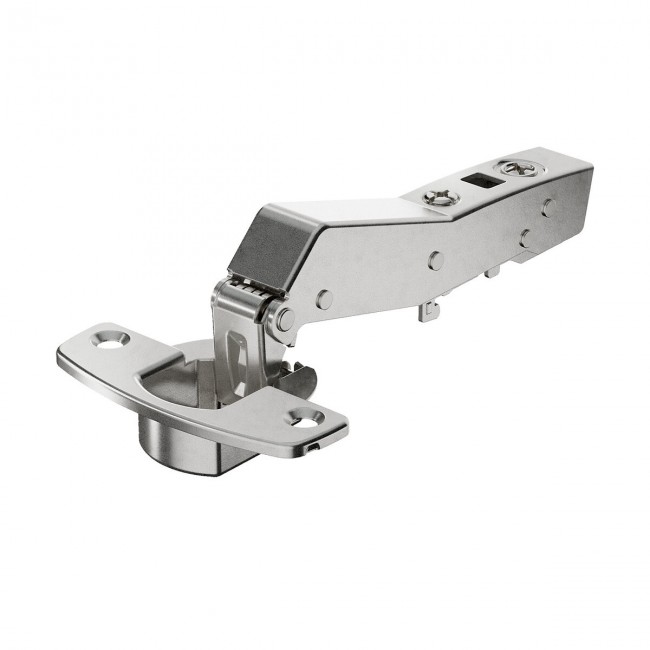

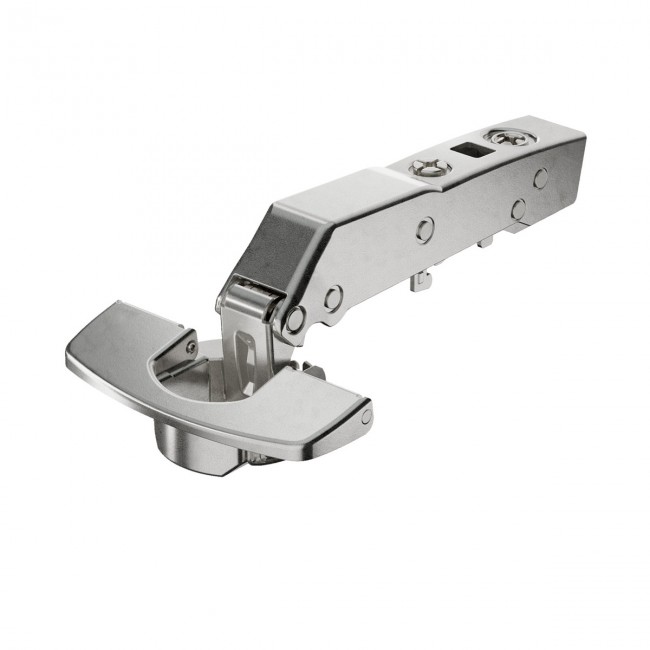

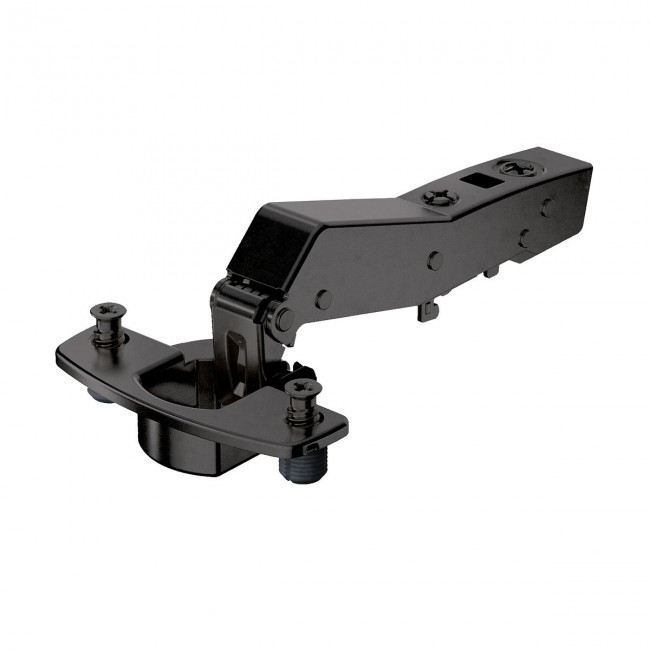

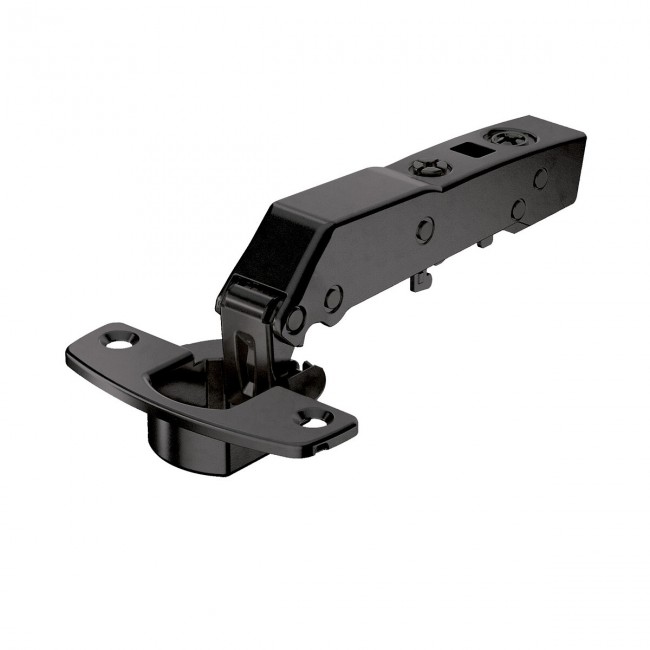

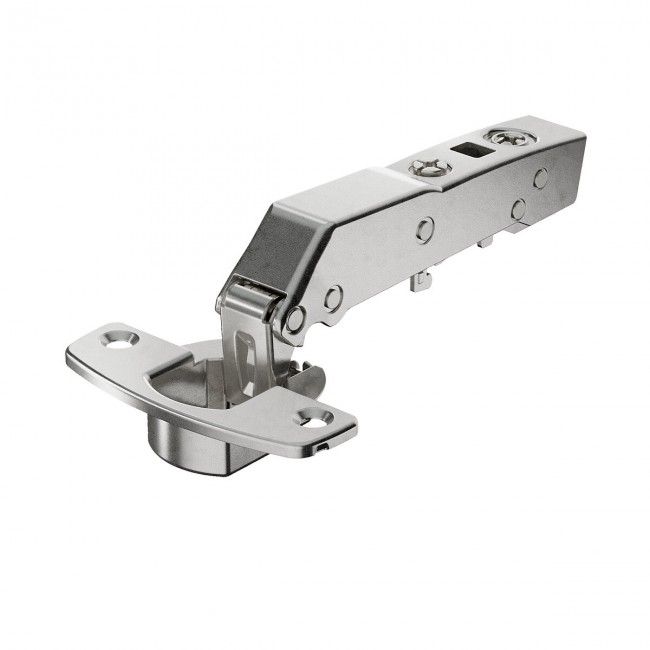

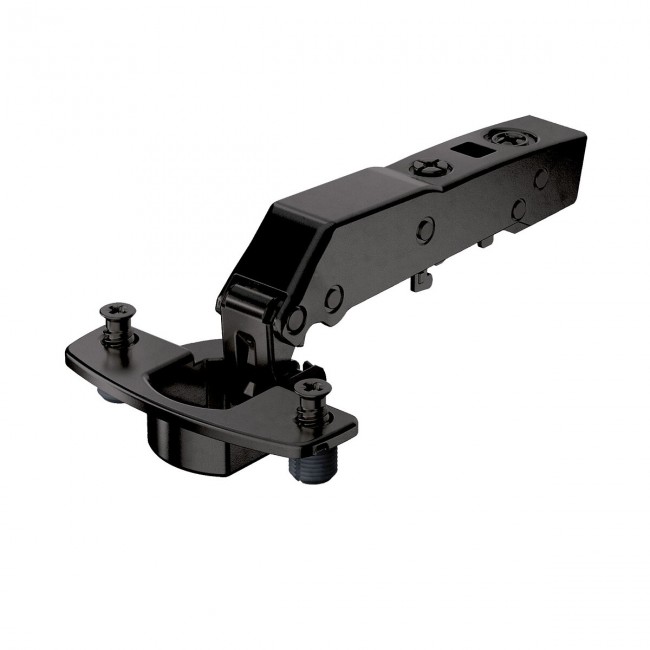

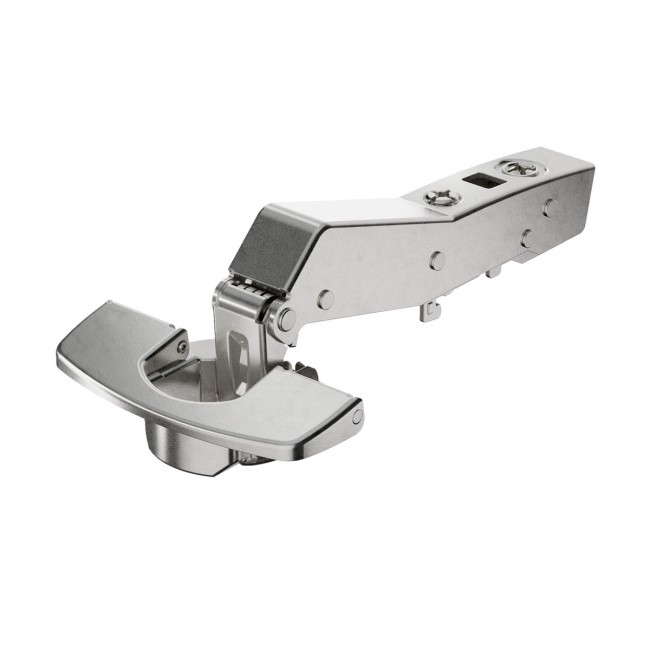

La charnière invisible 95° Sensys P2O 8669 W45 est spécialement conçue pour les applications Push to open, adaptées aux armoires diagonales avec un angle de corps de meuble de 135°. Grâce à sa technique par clipsage, elle offre une installation rapide et précise, sans fermeture automatique.

Caractéristiques principales :

Convient aux portes d’une épaisseur de 15 à 28 mm.
Diamètre du boîtier : 35 mm.
Profondeur du boîtier : 12,8 mm.
Réglages intégrés pour une personnalisation optimale :
- Recouvrement : +2 mm / -2 mm.
- Profondeur : +3 mm / -2 mm.
- Hauteur : ajustable par la plaque de montage.

Cette charnière est idéale pour des conceptions modernes et pratiques, permettant une ouverture fluide des portes sans poignée.

Caractéristiques techniques

Angle d'ouverture	95 °
Diamètre du boîtier	35 mm
Fermeture amortie	Non
Marque	HETTICH
Pour épaisseur de porte maximum	28 mm
Pour épaisseur de porte minimum	15 mm
Push to open	Oui
Série	Sensys 8669 W45
Code fabricant	9088221 9088215 9088214 9091751 9091783 9091750 9091782 9088180 9088179 9088220 9088178
Base charnière (mm)	9 -2
Conditionnement	10 50
Coudure (mm)	0 16
Entraxe de fixation (mm)	45 52
Finition	Chromée Noir
Pour porte	Porte standard, porte en bois, Porte à cadre en alu, Porte à cadre en bois Porte standard, porte en bois, Porte à cadre en bois
Type de boîtier	À visser Manchon à expansion Montage rapide Fix
Type de ferrage	Applique Rentrant
