Descriptif détaillé

Description

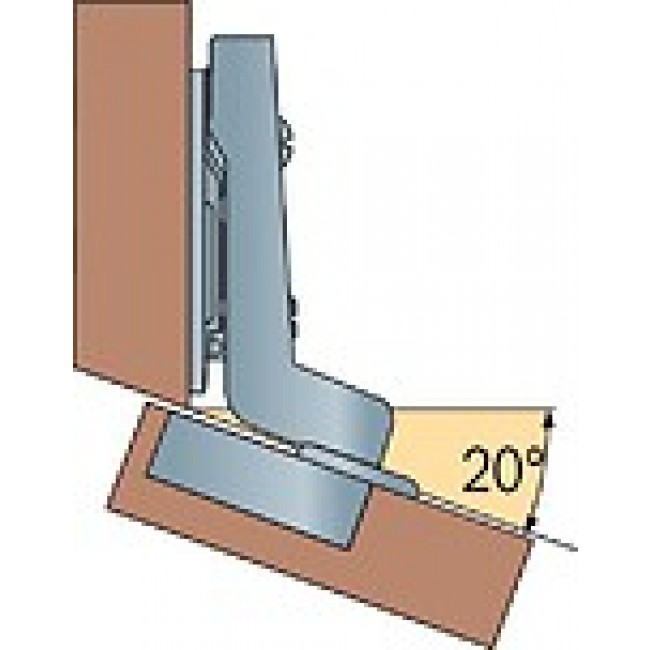

La charnière invisible 95° Intermat 9936 W20 en acier nickelé est dotée de la technique de clipsage pour une installation rapide et pratique. Conçue pour un angle de corps de meuble de 20°, elle est compatible avec des portes de 14 à 32 mm d’épaisseur.

Caractéristiques principales :

Diamètre du boîtier : 35 mm.
Profondeur du boîtier : 10,5 mm.
Réglages intégrés pour une adaptation optimale :
- Recouvrement : +2 mm / -2 mm.
- Profondeur : +2 mm / -2 mm.
- Hauteur : ajustable via une plaque de montage.
Matériaux robustes :
- Bras de charnière en zamak nickelé.
- Boîtier de charnière en acier nickelé.

Cette charnière est idéale pour les meubles nécessitant un angle spécifique, tout en assurant une discrétion totale grâce à son design invisible.

Caractéristiques techniques

Angle d'ouverture	95 °
Conditionnement	10
Diamètre du boîtier	35 mm
Fermeture amortie	Non
Marque	HETTICH
Pour épaisseur de porte maximum	32 mm
Pour épaisseur de porte minimum	14 mm
Push to open	Non
Série	Intermat 9936 W20
Code fabricant	9043664 9043665 9043583 9043584 9043674 9043675 77682 77681 77683 77645 77680
Coudure (mm)	0 16
Entraxe de fixation (mm)	45 52
Pour porte	Porte standard, porte en bois, Porte à cadre en bois Porte standard, porte en bois, Porte à cadre en bois, Porte à cadre en alu
Type de boîtier	À enfoncer À visser Manchon à expansion
Type de ferrage	Applique Rentrant
