Descriptif détaillé

Description

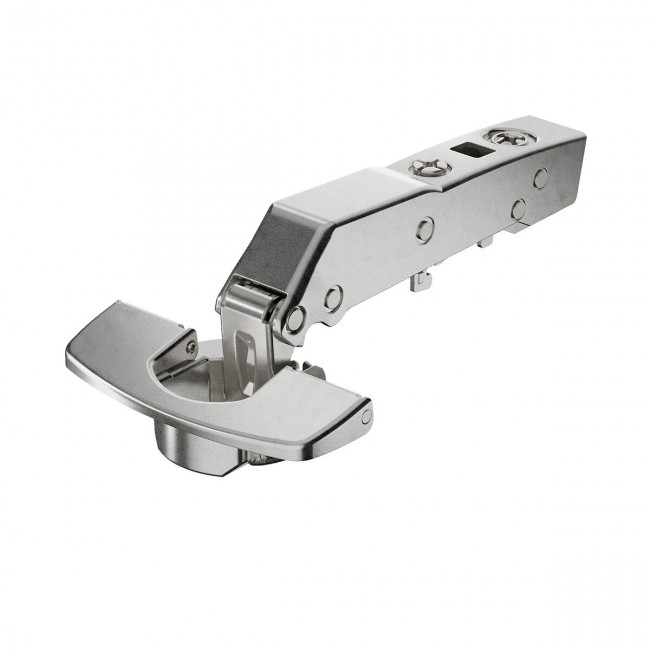

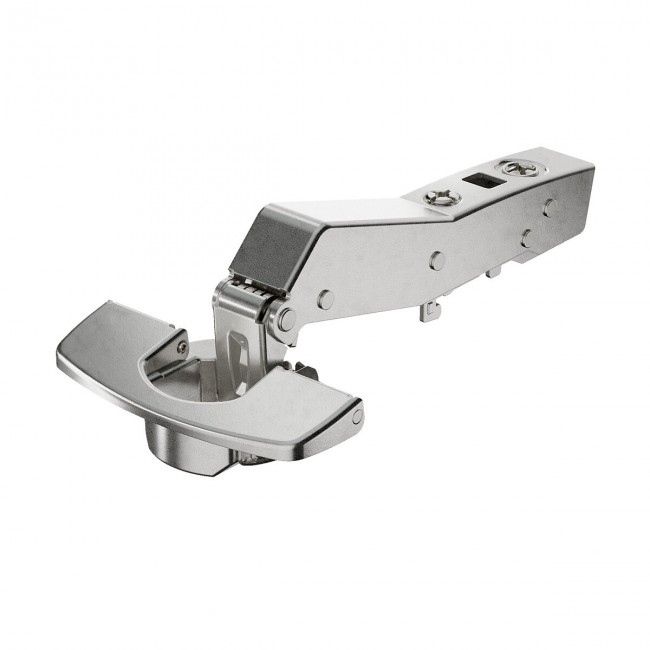

La charnière invisible 95° Sensys 8639 W45 avec technique de clipsage est adaptée aux armoires diagonales avec un angle de corps de meuble de 135°. Elle est conçue pour des portes d’une épaisseur comprise entre 15 et 28 mm, offrant des réglages précis pour une installation optimale.

Caractéristiques principales :

Diamètre du boîtier : 35 mm.
Profondeur du boîtier : 12,8 mm.
Réglages intégrés :
- Recouvrement : +2 mm / -2 mm.
- Profondeur : +3 mm / -2 mm.
- Hauteur : ajustable via une plaque de montage.
Matériaux :
- Bras de charnière en acier nickelé/zamak nickelé.
- Boîtier de charnière en acier nickelé.

Cette charnière garantit un montage rapide grâce à sa technique de clipsage et assure un ajustement discret et précis pour les meubles nécessitant un angle spécifique.

Caractéristiques techniques

Angle d'ouverture	95 °
Diamètre du boîtier	35 mm
Fermeture amortie	Non
Pour épaisseur de porte maximum	28 mm
Pour épaisseur de porte minimum	15 mm
Push to open	Non
Série	Sensys 8639 W45
Code fabricant	9088103 9088139 9088144 9088145 9088104 9088102
Base charnière (mm)	9 -2
Conditionnement	10 50
Coudure (mm)	0 16
Entraxe de fixation (mm)	45 52
Pour porte	Porte standard, porte en bois, Porte à cadre en alu, Porte à cadre en bois Porte standard, porte en bois, Porte à cadre en bois
Type de boîtier	À visser Montage rapide Fix
Type de ferrage	Applique Rentrant
