Descriptif détaillé

Description

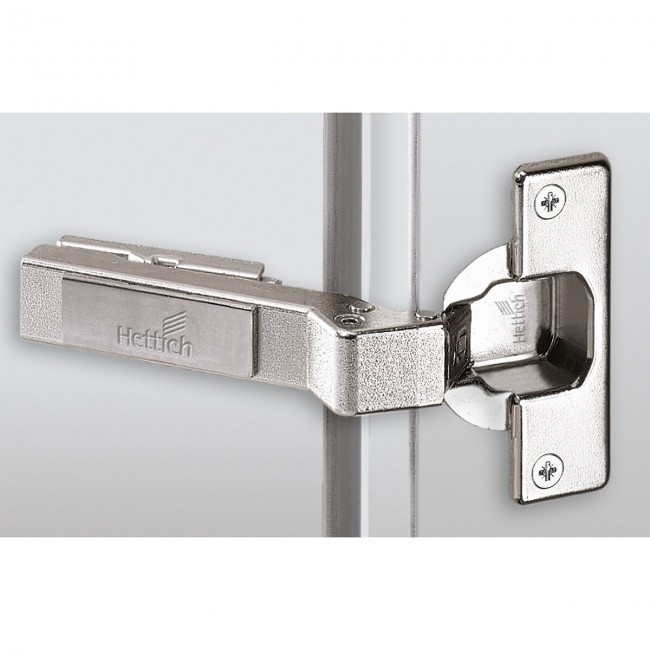

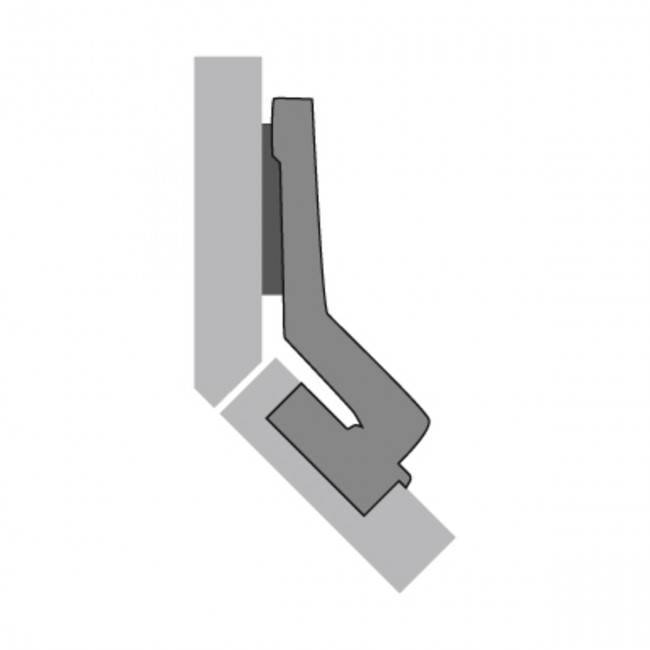

La charnière invisible 95° Intermat 9936 W45 est conçue avec une technique de clipsage, offrant une installation rapide et efficace. Elle est idéale pour les meubles ayant un angle de corps de 45° et garantit un mouvement fluide grâce à sa conception automatique.

Caractéristiques principales :

Convient aux portes d’une épaisseur de 14 à 32 mm.

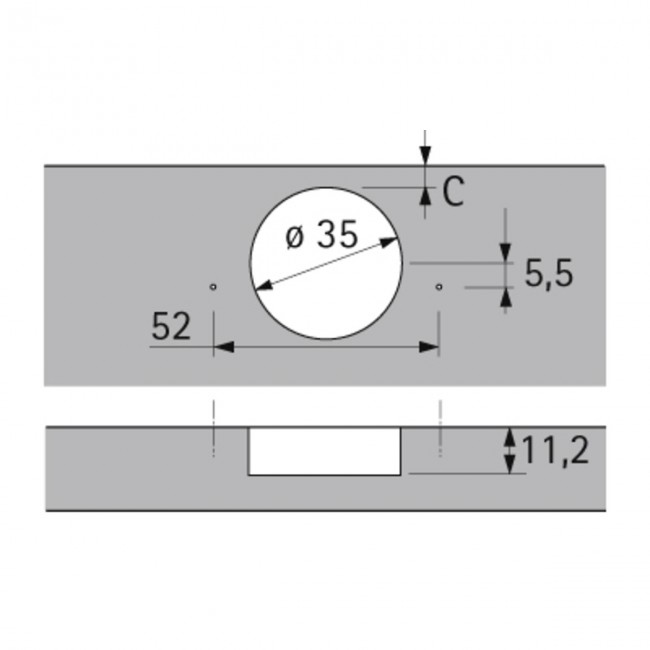

Diamètre du boîtier : 35 mm.
Profondeur du boîtier : 10,5 mm.
Réglages intégrés pour un ajustement optimal :
- Recouvrement : +2 mm / -2 mm.
- Profondeur : +2 mm / -2 mm.
- Hauteur : ajustable par plaque de montage.
Matériaux :
- Bras de charnière : zamak nickelé.
- Boîtier : acier nickelé.

Cette charnière est une solution pratique et robuste pour les meubles nécessitant une ouverture à 95° avec un angle de corps spécifique de 45°.

Caractéristiques techniques

Angle d'ouverture	95 °
Diamètre du boîtier	35 mm
Fermeture amortie	Non
Pour épaisseur de porte maximum	32 mm
Pour épaisseur de porte minimum	14 mm
Push to open	Non
Série	Intermat 9936 W45
Code fabricant	73933 77700 48098 9043668 9043671 9043669 73934 9043694 9043678 9043681 9043679 9043693 9043695 77701 48097
Conditionnement	10 50
Coudure (mm)	0 16
Entraxe de fixation (mm)	45 52
Pour porte	Porte standard, porte en bois, Porte à cadre en bois Porte standard, porte en bois, Porte à cadre en bois, Porte à cadre en alu

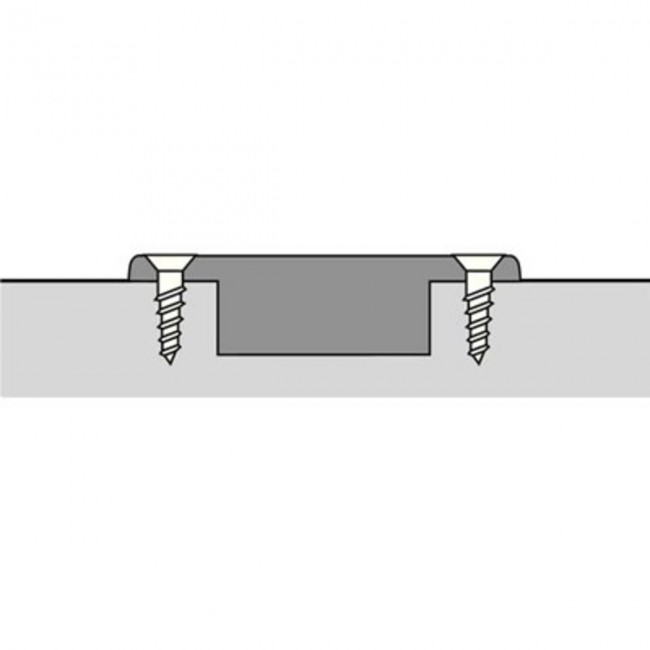

Type de boîtier	À enfoncer À visser Manchon à expansion
Type de ferrage	Applique Rentrant
