Descriptif détaillé

Description

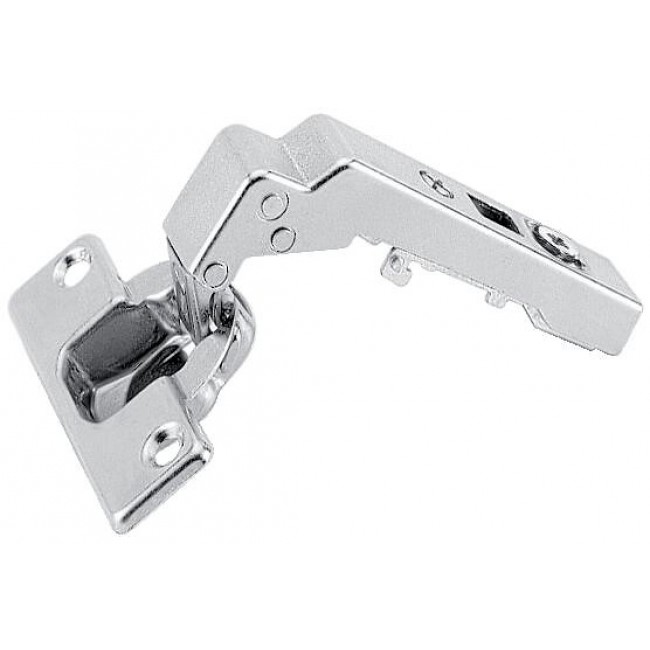

La charnière invisible 95° Intermat 9936 W90 est dotée d’une technique de clipsage automatique, adaptée aux meubles avec un angle de corps de 90°.

Compatible avec des portes d’une épaisseur comprise entre 14 et 28 mm, elle offre des réglages intégrés pour un ajustement précis.

Caractéristiques principales :

Diamètre du boîtier : 35 mm.
Profondeur du boîtier : 10,5 mm.
Réglages intégrés :
- Retrait de porte : +2 mm / -2 mm.
- Jeu : +2 mm / -2 mm.
- Hauteur : ajustable via une plaque de montage.
Matériaux :
- Bras de charnière : zamak nickelé.
- Boîtier de charnière : acier nickelé.

Cette charnière s’installe facilement grâce à son système de clipsage et s’intègre parfaitement pour une ouverture fluide et silencieuse des portes.

Caractéristiques techniques

Angle d'ouverture	95 °
Conditionnement	10
Diamètre du boîtier	35 mm
Fermeture amortie	Non
Pour épaisseur de porte maximum	28 mm
Pour épaisseur de porte minimum	14 mm
Push to open	Non
Série	Intermat 9936 W90
Code fabricant	77709 9043750 9043753 9043756 9043672 77710 9043751 9043757 9043682 9044844 9044845
Coudure (mm)	0 16
Entraxe de fixation (mm)	45 52
Pour porte	Porte standard, porte en bois, Porte à cadre en bois Porte standard, porte en bois, Porte à cadre en bois, Porte à cadre en alu
Type de boîtier	À enfoncer À visser Manchon à expansion
Type de ferrage	Applique Rentrant
