Descriptif détaillé

Description

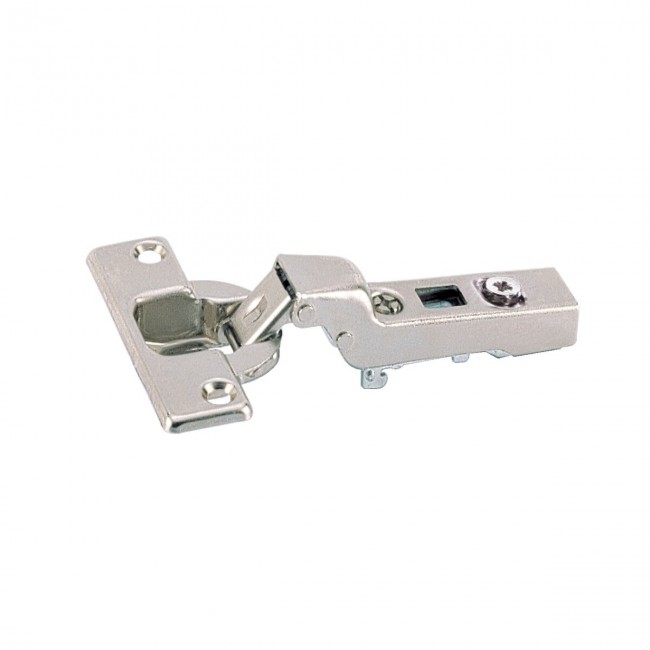

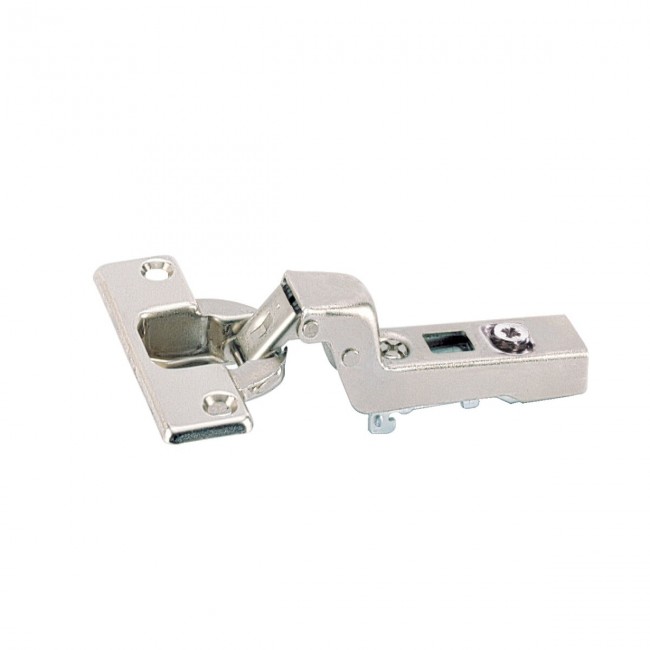

La charnière invisible 95° Intermat P2O 9966 est conçue pour les applications Push to open, permettant une ouverture fluide sans fermeture automatique. Sa technique par clipsage facilite l’installation et garantit un ajustement précis.

Caractéristiques principales :

Pour portes de 14 à 32 mm d’épaisseur.
Diamètre du boîtier : 35 mm.
Profondeur du boîtier : 10,5 mm.
Réglages intégrés :
- Recouvrement : +2 mm / -2 mm.
- Profondeur : +2,5 mm / -1,5 mm.
- Hauteur : ajustable par plaque de montage.
Matériaux de fabrication :
- Bras de charnière : acier nickelé.
- Boîtier : acier nickelé.

Cette charnière est idéale pour les configurations nécessitant une ouverture contrôlée et précise dans des systèmes sans poignée.

Caractéristiques techniques

Angle d'ouverture	95 °
Diamètre du boîtier	35 mm
Fermeture amortie	Non
Pour épaisseur de porte maximum	32 mm
Pour épaisseur de porte minimum	14 mm
Push to open	Oui
Série	Intermat 9966
Code fabricant	9044888 9044908 9044887 9044938 9044878 9044880 9044900 9044890 9044881 9044877 9044919 9044907 9044918 9044901 9044891 9044928 9044939 9044897 9044929 9044858 9043565 9044870 9044871 9043566 9044861 9044857 9043569 9044867 9044868 9044850 9042574 9043564 9043567 9043568 9044860
Conditionnement	50 200
Coudure (mm)	0 9.5 16
Entraxe de fixation (mm)	45 52
Pour porte	Porte épaisse, Porte à cadre en bois Porte épaisse, Porte à cadre en bois, Porte à cadre en alu
Type de boîtier	À enfoncer À visser Manchon à expansion
Type de ferrage	Applique Rentrant Semi-applique
