Descriptif détaillé

Description

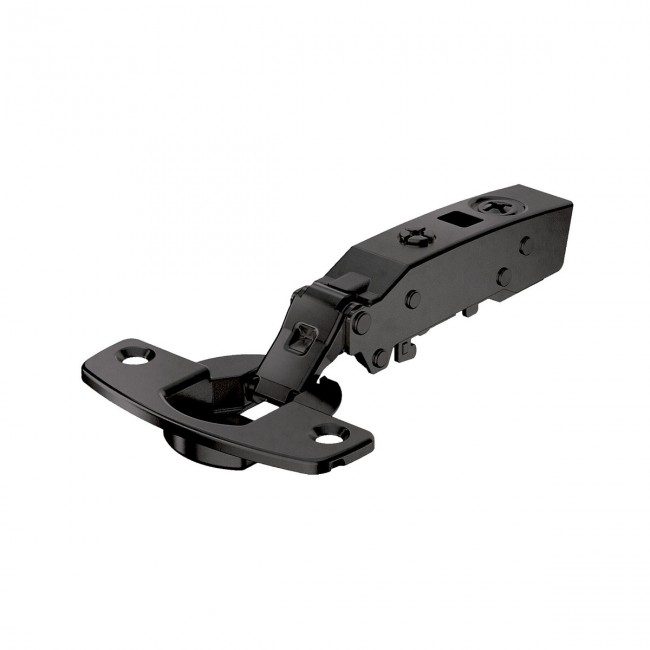

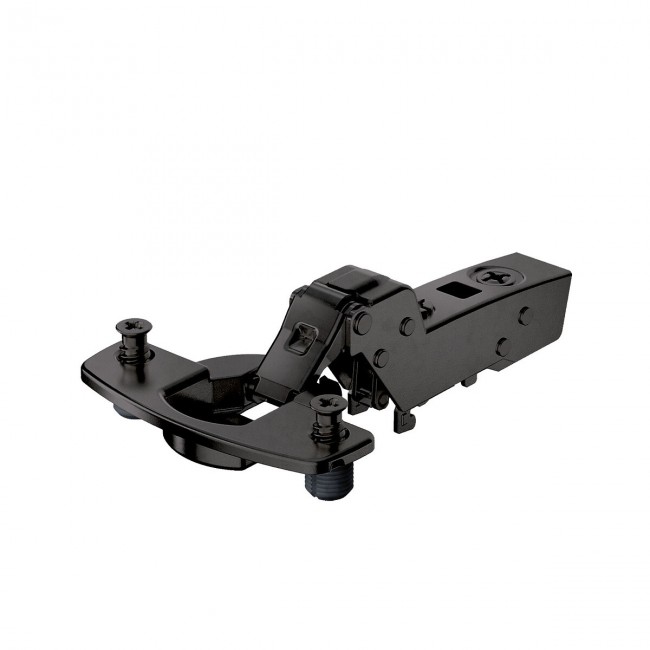

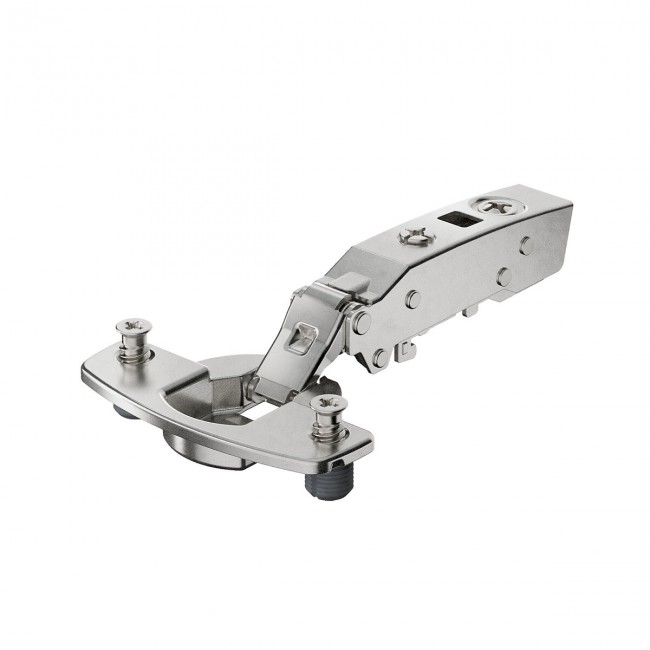

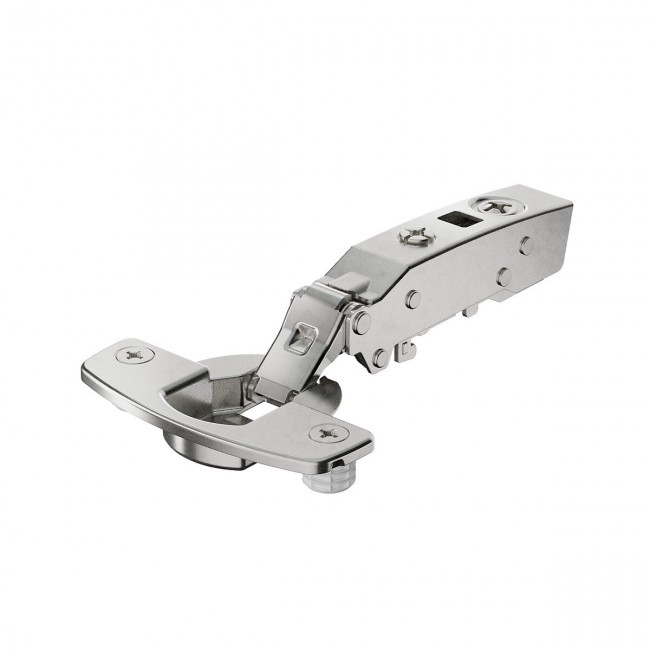

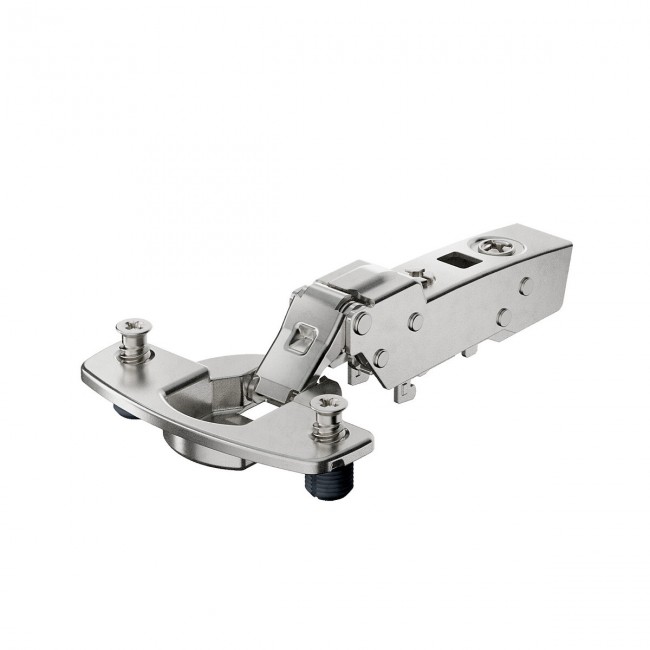

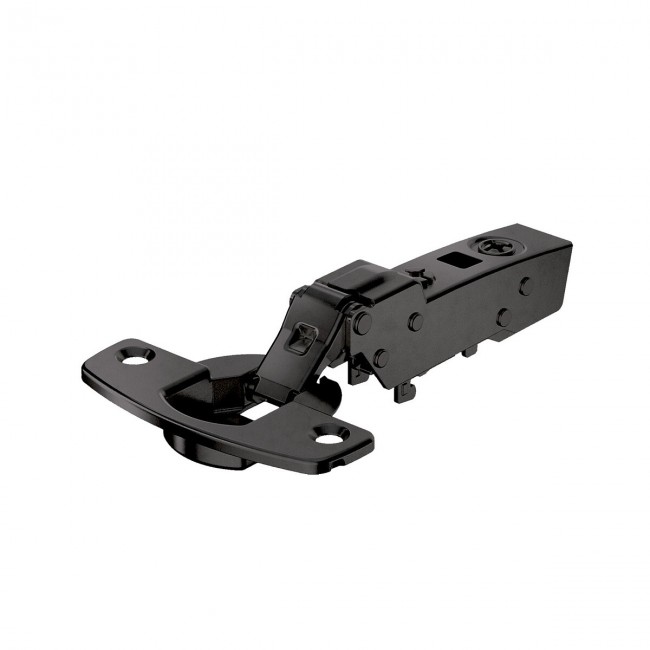

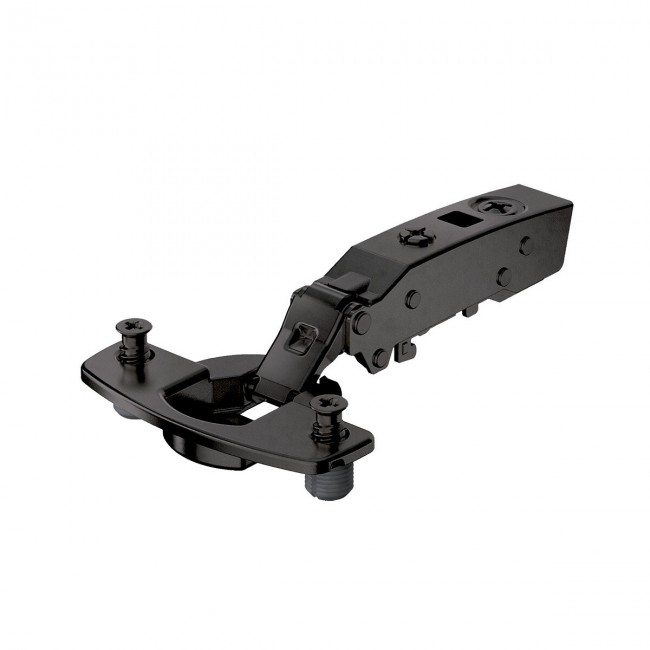

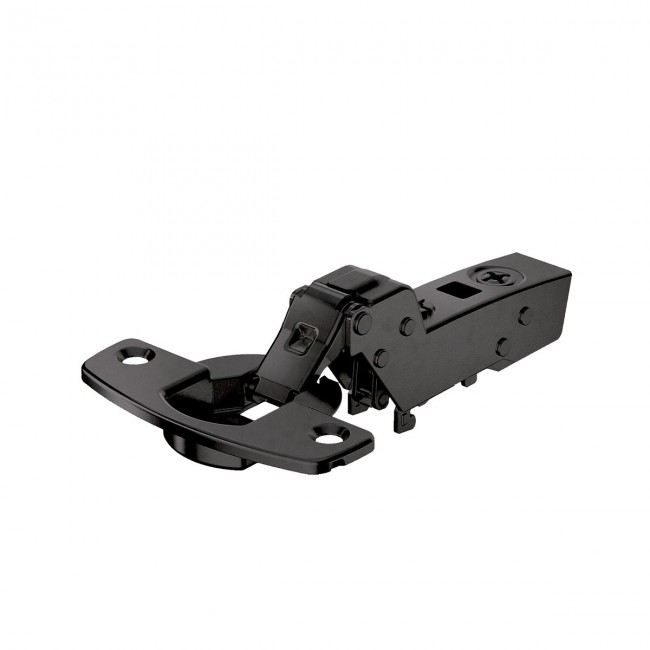

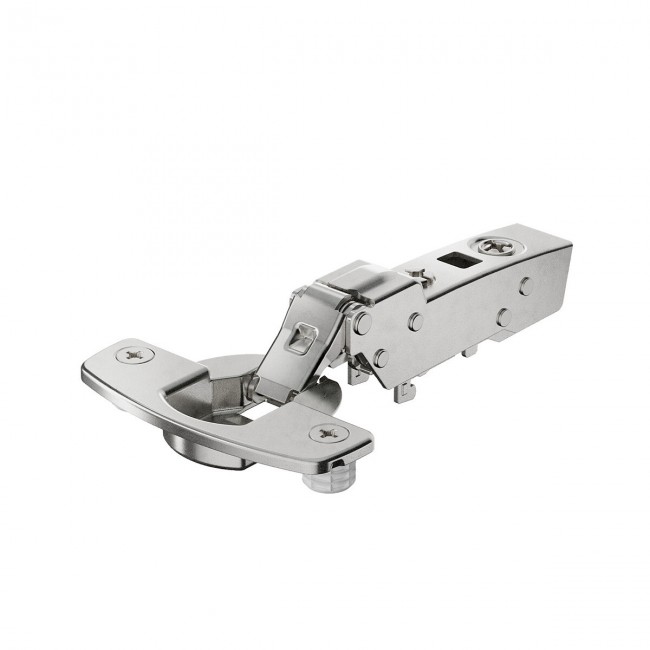

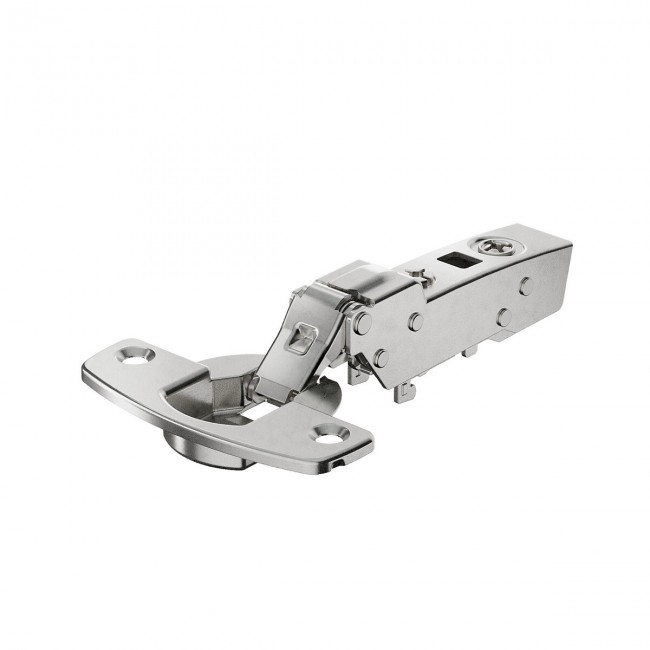

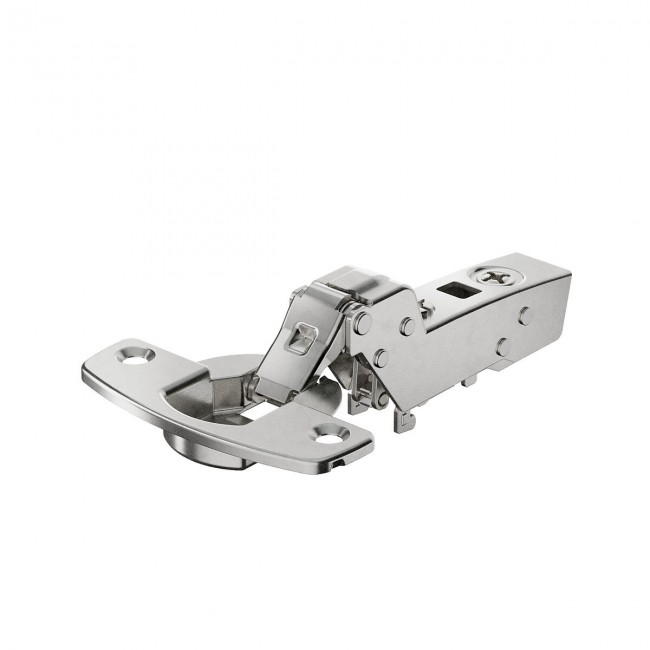

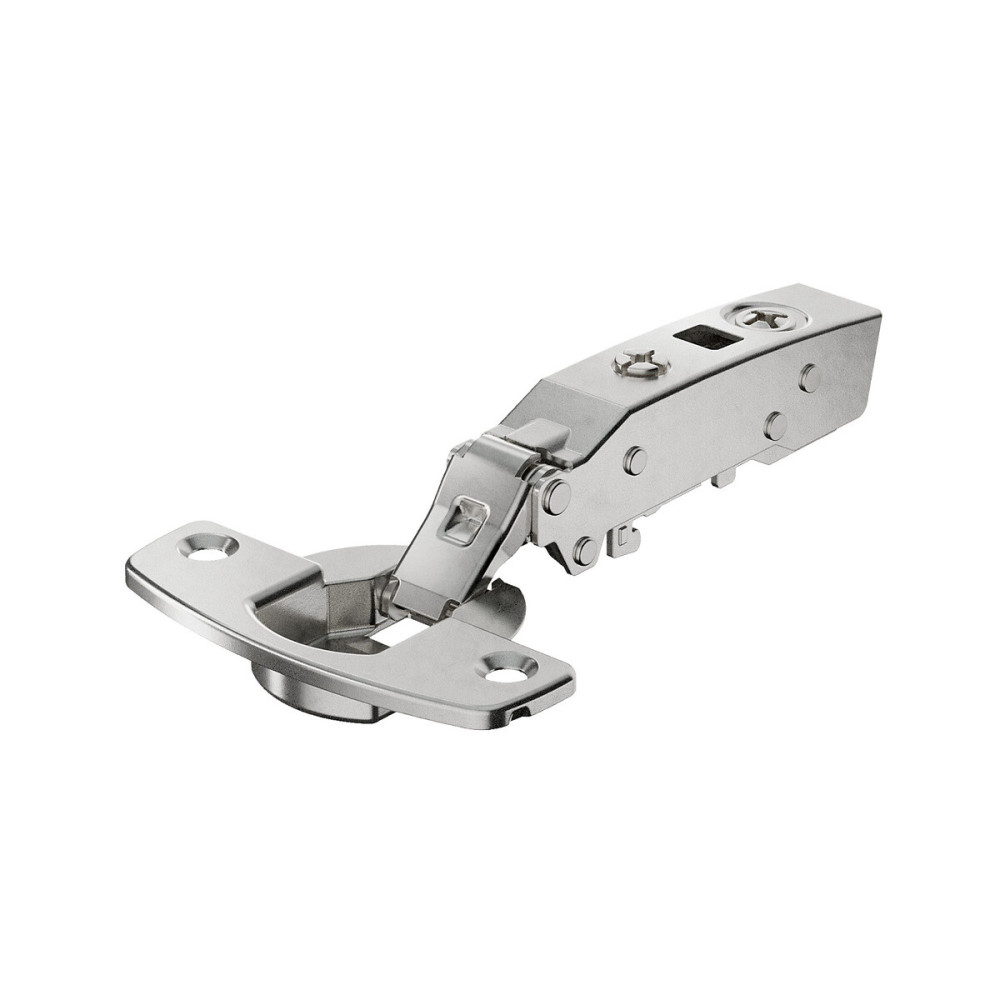

La charnière invisible 110° Sensys P2O 8676 est conçue avec une technique par clipsage et sans fermeture automatique. Ce modèle est particulièrement adapté aux applications Push to open, offrant une ouverture pratique et élégante pour vos meubles.

Caractéristiques principales :

Angle d’ouverture : 110°.
Épaisseur de porte : pour portes de 10 à 19 mm.
Diamètre du boîtier : 35 mm.
Profondeur du boîtier : 7,8 mm.
Réglages intégrés :
- Recouvrement : ajustable de +2 mm à -2 mm.
- Profondeur : ajustable de +3 mm à -2 mm.
- Hauteur : réglable par plaque de montage.

Remarque importante : la méthode de fixation de la charnière sur la porte doit être adaptée au matériau et à la qualité de cette dernière. Pour les matériaux minces, il est conseillé de suivre les consignes d'usinage et de procéder à un test préalable.

Idéale pour les portes légères et fines, cette charnière assure un réglage précis et une intégration discrète.

Caractéristiques techniques

Angle d'ouverture	110 °
Fermeture amortie	Non
Série	Sensys 8676
Diamètre du boîtier	35 mm
Push to open	Oui
Pour épaisseur de porte maximum	19 mm
Pour épaisseur de porte minimum	10 mm
Code fabricant	9094490 9094491 9094501 9094470 9094451 9094456 9094476 9094461 9094471 9091765 9091797 9091796 9091764 9094481 9091766 9094466 9094500 9094486 9094496 9094450 9094460 9091798

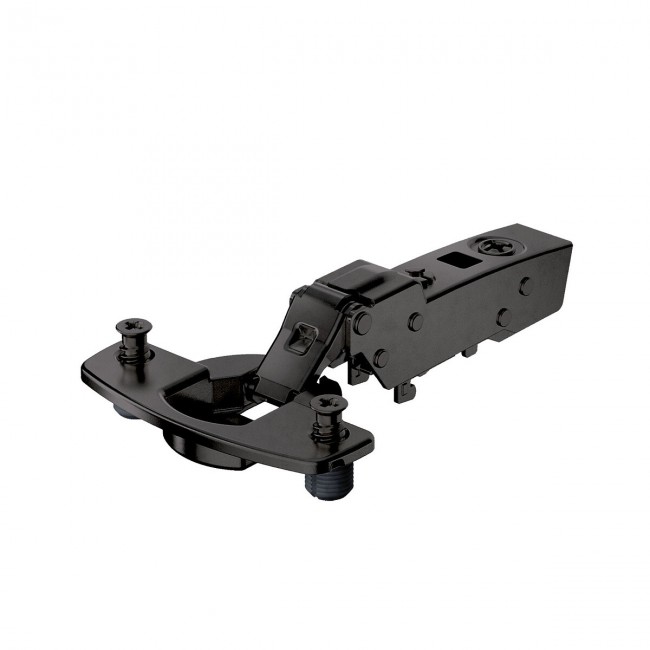

Finition	Chromé Noir
Conditionnement	10 50
Coudure (mm)	0 9.5 16
Entraxe de fixation (mm)	45 52

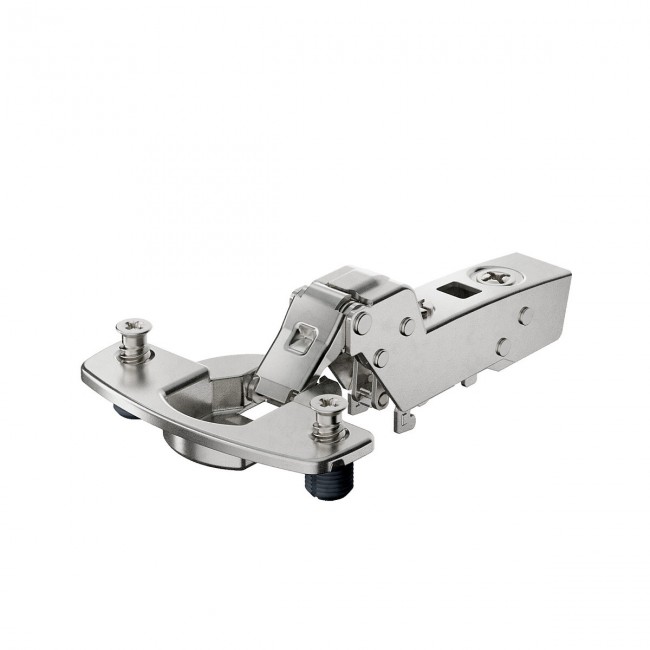

Type de boîtier	À enfoncer À visser Manchon à expansion
Pour porte	Porte mince en matériau dérivé du bois, Porte à cadre en bois Porte mince en matériau minéral, HPL etc., Porte à cadre en alu
Type de ferrage	Applique Rentrant Semi-applique
