Descriptif détaillé

Description

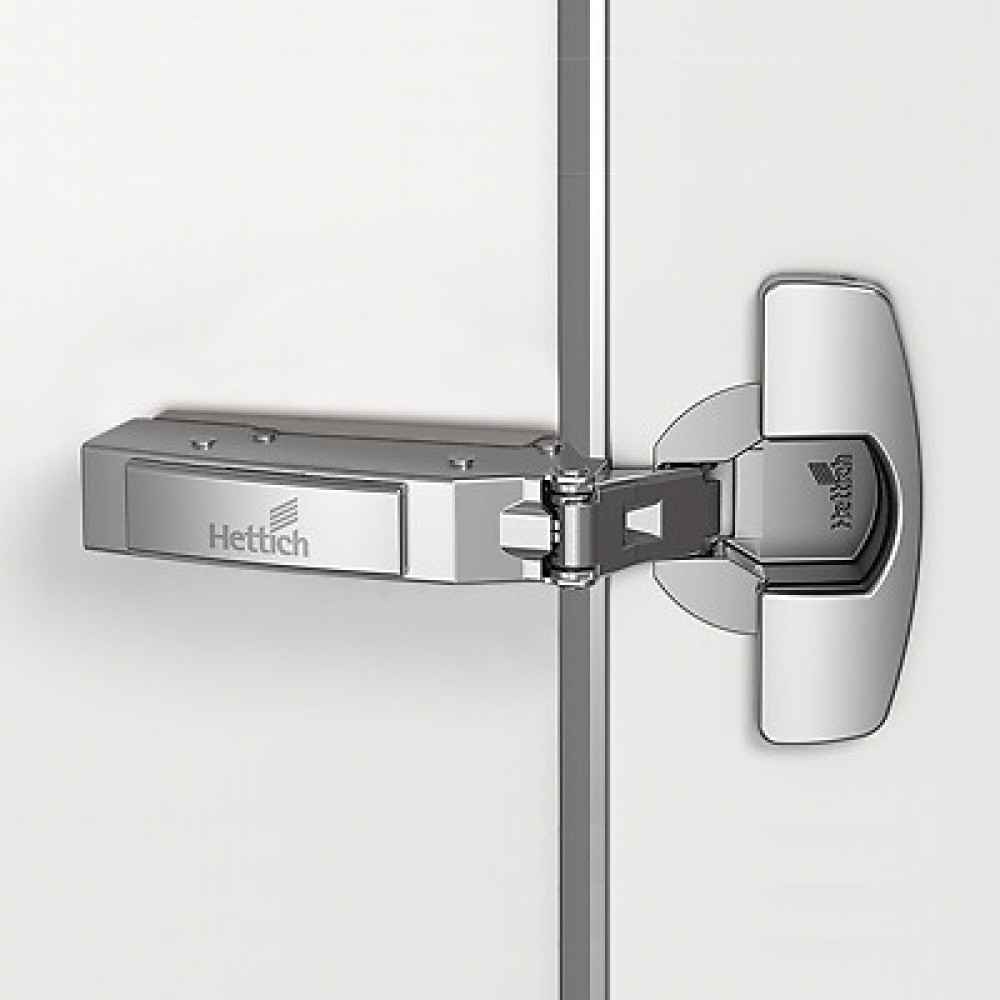

La charnière invisible 110° Sensys 8646 est spécialement conçue pour les portes fines avec une épaisseur comprise entre 10 et 19 mm. Dotée d’un mécanisme de clipsage, elle ne comporte pas d’amortissement intégré, mais assure une fermeture automatique.

Caractéristiques principales :

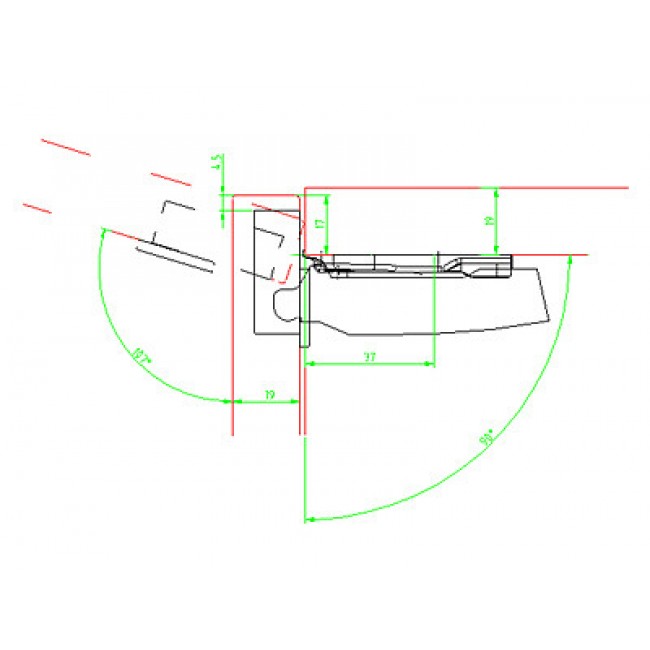

Angle d’ouverture : 110°.
Épaisseur de porte : de 10 à 19 mm.

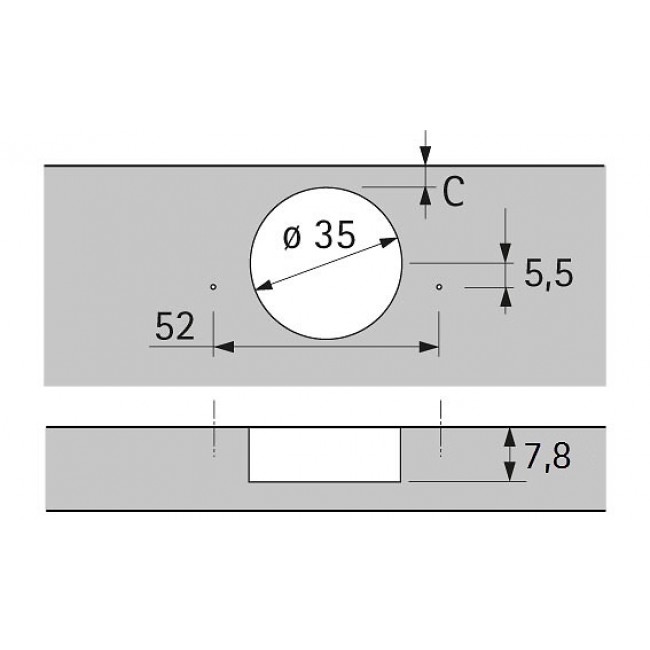

Boîtier : diamètre de 35 mm et profondeur de 7,8 mm.
Réglages intégrés :
- Recouvrement : ajustable de +2 mm à -2 mm.
- Profondeur : ajustable de +3 mm à -2 mm.
- Hauteur : réglable via une plaque de montage.
Matériaux :
- Bras de charnière en acier nickelé.
- Boîtier en acier nickelé.

Remarque importante : pour garantir une fixation optimale sur des portes fines, il est essentiel de choisir un mode de fixation adapté au matériau et à sa qualité. Il est recommandé de réaliser des tests préalables pour vérifier la solidité de l’installation.

Caractéristiques techniques

Angle d'ouverture	110 °
Diamètre du boîtier	35 mm
Fermeture amortie	Non
Pour épaisseur de porte maximum	19 mm
Pour épaisseur de porte minimum	10 mm
Push to open	Non
Série	Sensys 8646
Code fabricant	9094381 9094410 9094391 9094401 9094411 9094426 9094390 9094400 9094436 9094446 9094396 9094406 9094416 9094361 9094371
Conditionnement	10 50
Coudure (mm)	0 9.5 16
Entraxe de fixation (mm)	45 48 52
Pour porte	Porte mince en matériau dérivé du bois, Porte à cadre en bois Porte mince en matériau minéral, HPL etc., Porte à cadre en alu

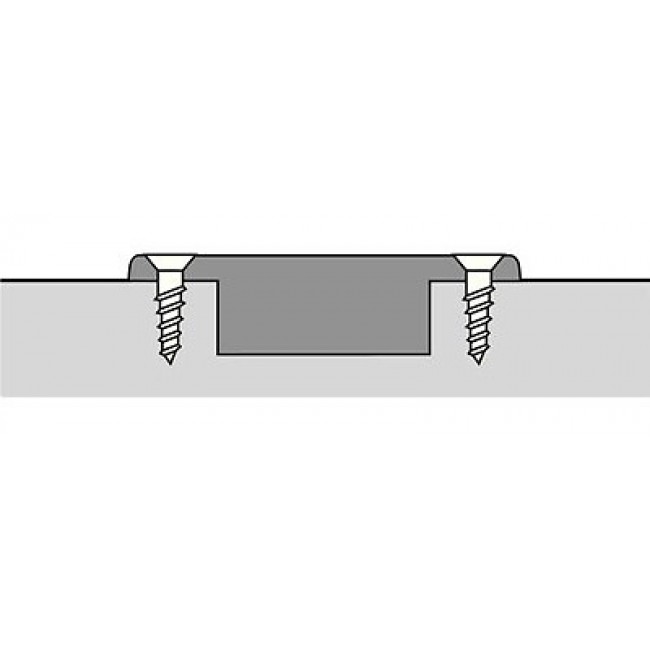

Type de boîtier	À enfoncer À visser Manchon à expansion

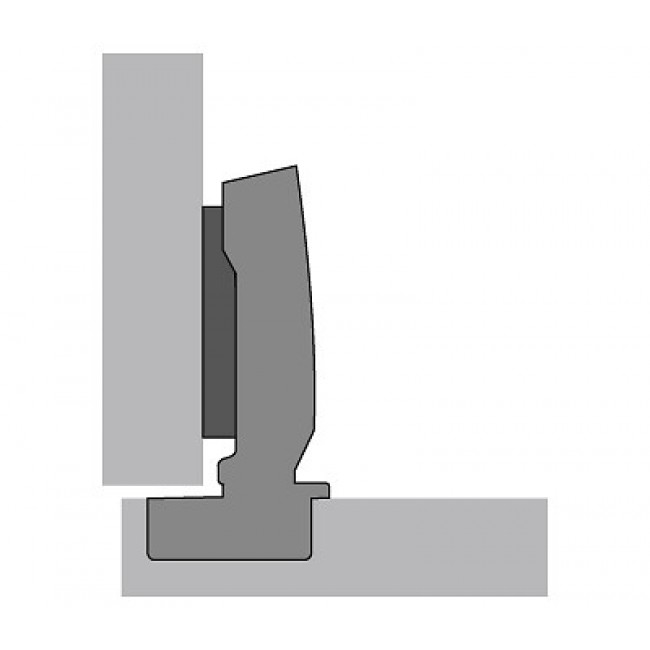

Type de ferrage	Applique Rentrant Semi-applique
