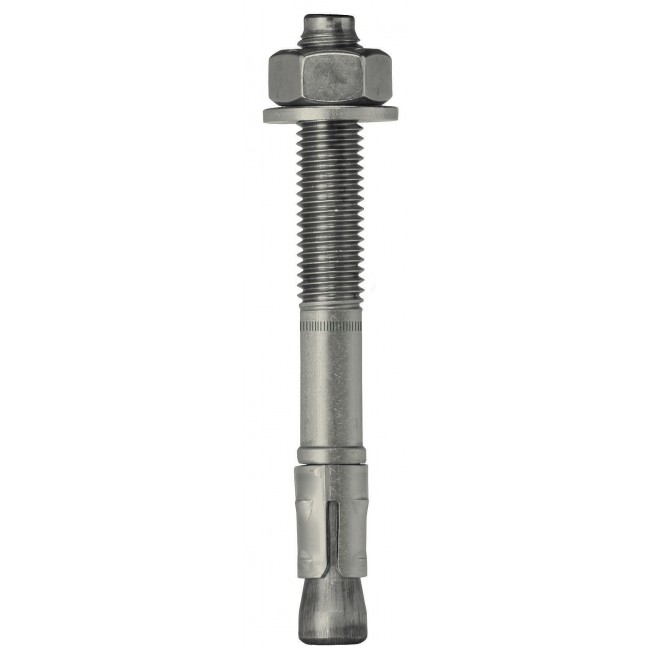

Goujon d'ancrage haute sécurité BOA-X inox A4 SIMPSON Strong-Tie

Les points clés :

  • Goujon d'ancrage pour charges lourdes
  • Inox 316 A4 pour milieux agressifs et bords de mer

À partir de

211,93 € TTC
176,61 € HT

9 options

  • Conditionnement

  • Diamètre de perçage du béton (mm)

  • Diamètre du filetage

  • Longueur (mm)

  • Longueur de filetage (mm)

  • Perçage maxi dans la pièce à fixer (mm)

  • Profondeur d'ancrage (mm)

  • Profondeur de perçage mini. (mm)

  • Épaisseur maxi de la pièce à fixer (mm)

  • Conditionnement

  • Diamètre de perçage du béton (mm)

  • Diamètre du filetage

  • Longueur (mm)

  • Longueur de filetage (mm)

  • Perçage maxi dans la pièce à fixer (mm)

  • Profondeur d'ancrage (mm)

  • Profondeur de perçage mini. (mm)

  • Épaisseur maxi de la pièce à fixer (mm)

Référence 13 versions disponibles 13 versions disponibles

    En stock chez notre fournisseur

    Livraison en 5 jours ouvrés
    à partir de 6,90 €
    i

    x3 Payez en plusieurs fois sans frais

    i

    Produits similaires

    Descriptif détaillé

    Description

    Système de fixation par expansion pour charges moyennes.

    Caractéristiques

    • Distance au bord et entraxe faible
    • Classe de protection 3 : ce produit est prévu pour être posé à l'extérieur.
    • Finition et protection :

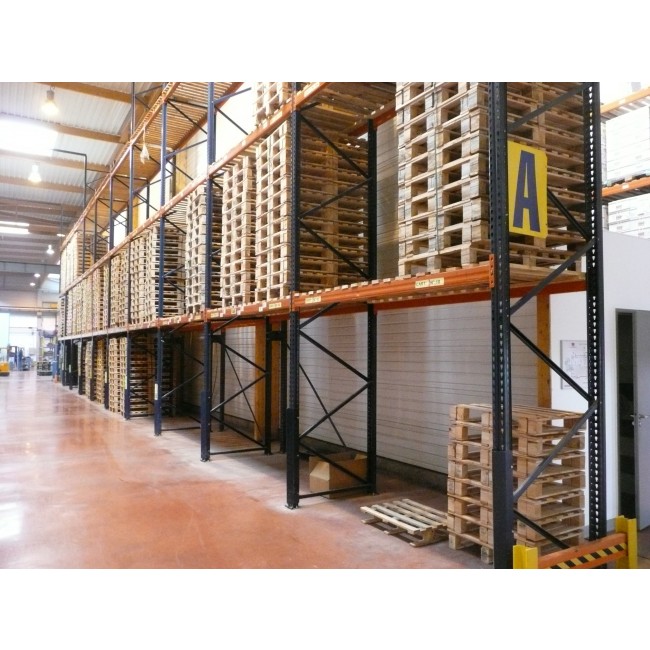

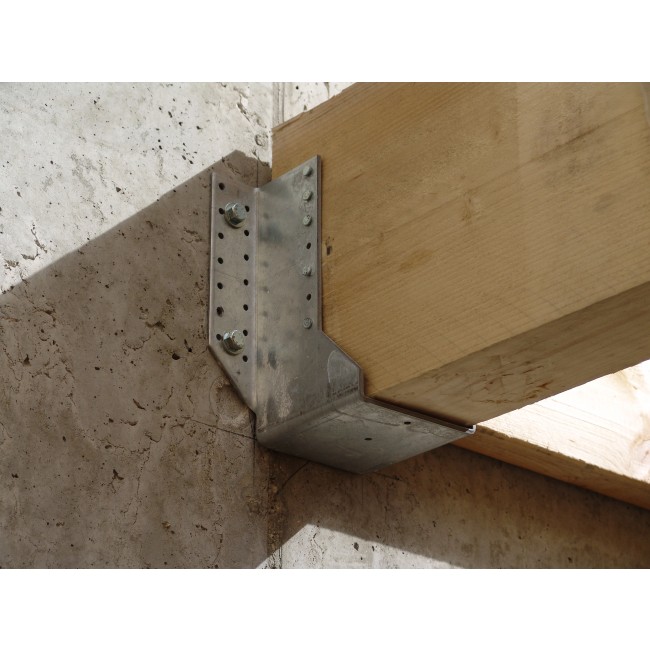

    • Exemples d'utilisations : pied de poteau, abri de jardin, carport ouvert, etc.
    • Protection antisismique : résistance aux chocs courts (explosion, séisme, etc.)

    Avantages

    • Pose simple et rapide : profondeur d'ancrage réduit ; Diamètre du filetage = Diamètre de perçage.
    • Filetage protégé lors de la pose : point de frappe.

    Mise en oeuvre et montage

    Lors de l'application du couple de serrage, le cône remonte dans la bague d'expansion qui provoque une ruptures des segments en s'ouvrant et viennent se plaquer contre la paroi, entraînant ainsi une adhérence par frottement sur le matériau support.
    Il en résulte un ancrage par expension par vissage à couple contrôlé.

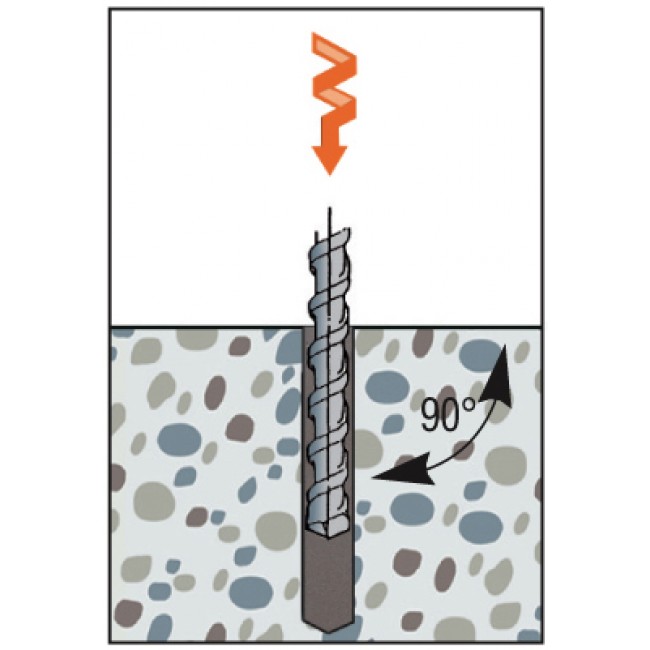

    • Percer le trou

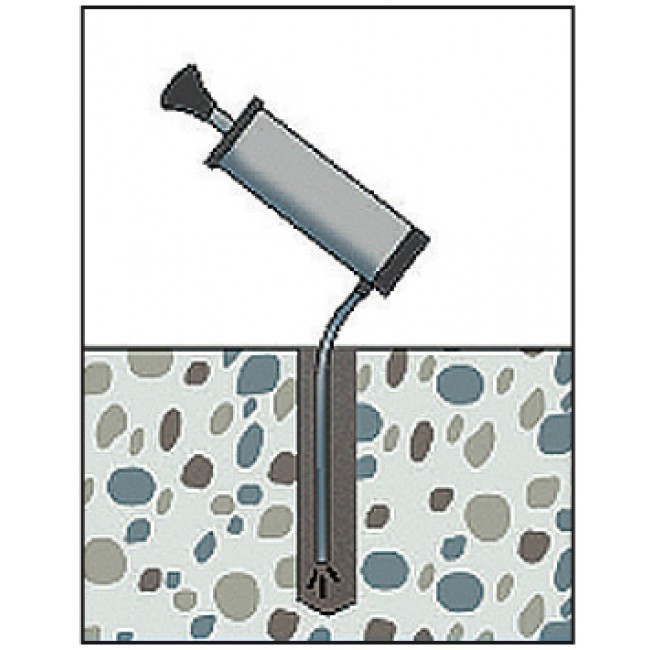

    • Dépoussiérer le trou

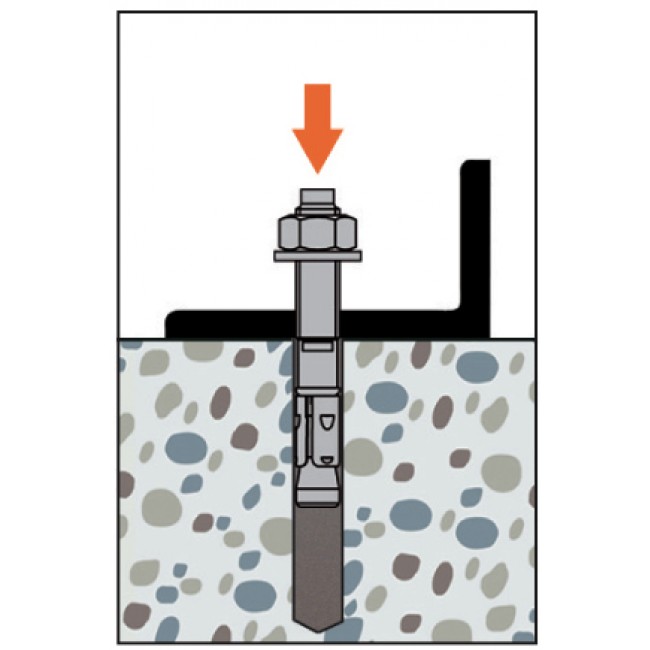

    • Monter la cheville au travers de la pièce à fixer

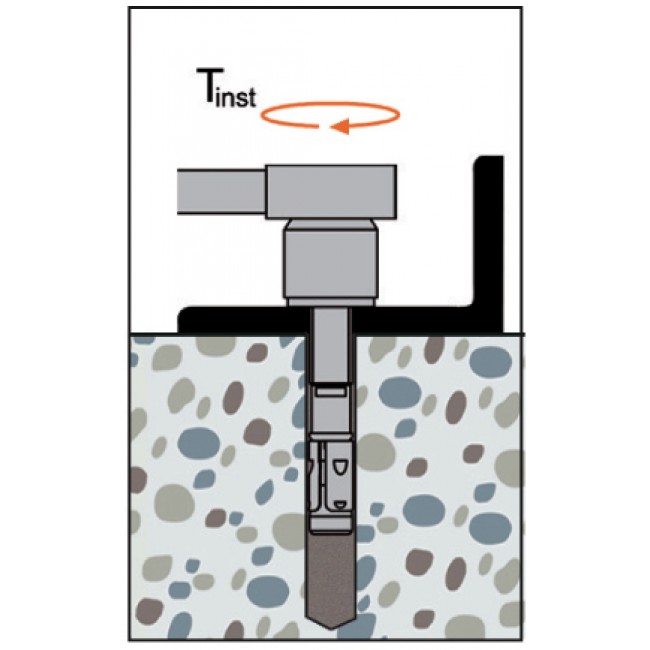

    • Appliquer le couple de serrage

    Données de montage

    Références Ø perçage [d0] [mm] Prof. perçage [h1] [mm] Ø perçage dans pce à fixer (au travers) [df] [mm] Ouverture de clé sur plat [Sw] Couple de serrage [Tinst] [Nm] Prof. ancrage [hef] [mm] Dist. entraxe caract. (5)- Scr,N [mm] Dist. entraxes mini - Smin [mm] Dist. au bord caract. - Ccr,N [mm] Dist. au bord mini - Cmin [mm] Ep. mini du support - hmin [mm]
    BOAX-II M8-72/10 A4 8 60 9 13 20 45 135 50 68 50 100
    BOAX-II M8-92/30 A4 8 60 9 13 20 45 135 50 68 50 100
    BOAX-II M8-112/50 A4 8 60 9 13 20 45 135 50 68 50 100
    BOAX-II M10-92/10 A4 10 75 12 17 35 60 180 55 90 50 120
    BOAX-II M10-102/20 A4 10 75 12 17 35 60 180 55 90 50 120
    BOAX-II M10-112/30 A4 10 75 12 17 35 60 180 55 90 50 120
    BOAX-II M10-132/50 A4 10 75 12 17 35 60 180 55 90 50 120
    BOAX-II M12-103/5 A4 12 90 14 19 70 70 210 60 105 55 140
    BOAX-II M12-118/20 A4 12 90 14 19 70 70 210 60 105 55 140
    BOAX-II M12-128/30 A4 12 90 14 19 70 70 210 60 105 55 140
    BOAX-II M12-148/50 A4 12 90 14 19 70 70 210 60 105 55 140
    BOAX-II M12-163/65 A4 12 90 14 19 70 70 210 60 105 55 140
    BOAX-II M16-123/5 A4 16 110 18 24 120 85 255 70 128 85 170
    BOAX-II M16-138/20 A4 16 110 18 24 120 85 255 70 128 85 170
    BOAX-II M16-168/50 A4 16 110 18 24 120 85 255 70 128 85 170
    BOAX-II M20-170/20 A4* 20 130 22 30 240 110 400 400 300 300 180
    BOAX M20-220/70 A4* 20 130 22 30 240 110 400 400 300 300 180

    Caractéristiques techniques

    Charge Lourde
    Classe de protection Classe 3 : extérieur (poteaux, clôtures, etc.)
    Filetage complet
    Marque SIMPSON Strong-Tie
    Matière Inox
    Nature du support Plein
    Résistance au feu oui
    Code fabricant
    • BOAXII08045050A4
    • BOAXII12070030A4
    • BOAXII12070065A4
    • BOAXII16085020A4
    • BOAXII16085050A4
    • BOAXII12070020A4
    • BOAXII08045010A4
    • BOAXII10060020A4
    • BOAXII08045030A4
    • BOAXII10060030A4
    • BOAXII12070005A4
    • BOAXII12070050A4
    • BOAXII10060010A4
    Conditionnement
    Diamètre de perçage du béton (mm)
    Diamètre du filetage
    Longueur (mm)
    Longueur de filetage (mm)
    Perçage maxi dans la pièce à fixer (mm)
    Profondeur d'ancrage (mm)
    Profondeur de perçage mini. (mm)
    Épaisseur maxi de la pièce à fixer (mm)
