Descriptif détaillé

Description

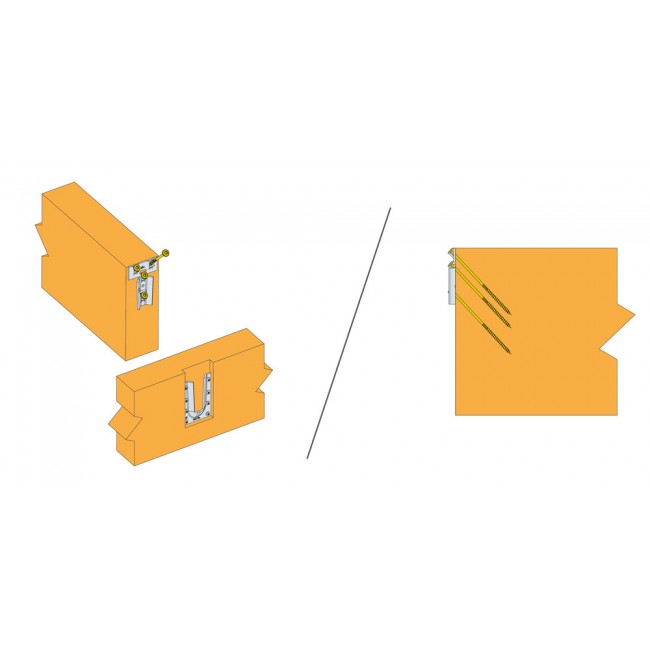

En acier pré-galvanisé, l‘étrier à queue d'aronde ETS est un connecteur innovant et très discret. Il permet de reproduire l‘esthétique d‘un assemblage traditionnel à queue d‘aronde. Le prémontage en atelier est conseillé pour une pose rapide sur chantier.

Matière

S250GD + Z275 suivant NF EN 10346,
Epaisseur : 3 mm.

Avantages

Assemblage invisible,
Utilisable dans de multiples applications,
Tenue au feu 1/2h ou 1h en suivant certaines préconisations. N'hésitez pas à consulter notre documentation Résistance au Feu - Fiabilité et Connecteurs.

Support

Porteur : bois massif, bois composite, lamellé-collé.
Porté : bois massif, bois composite, lamellé-collé.

Domaines d'utilisation

Solivage sur poutre maîtresse,
Solive sur poteau,
Exclusivement pour des assemblages bois/bois.

Contenu du colis

Livré par 1 pièce.

Caractéristiques techniques

Classe de protection	Classe 2 : sous abri (charpente, ossature, etc.)
Conditionnement	Unitaire
Finition de protection	Galvanisation Z275
Marque	SIMPSON Strong-Tie
Matière	Acier laminé à froid S250GD
Porte	Bois massif, bois lamellé-collé, bois composite, ...
Porteur	Bois massif, bois lamellé-collé, bois composite, ...

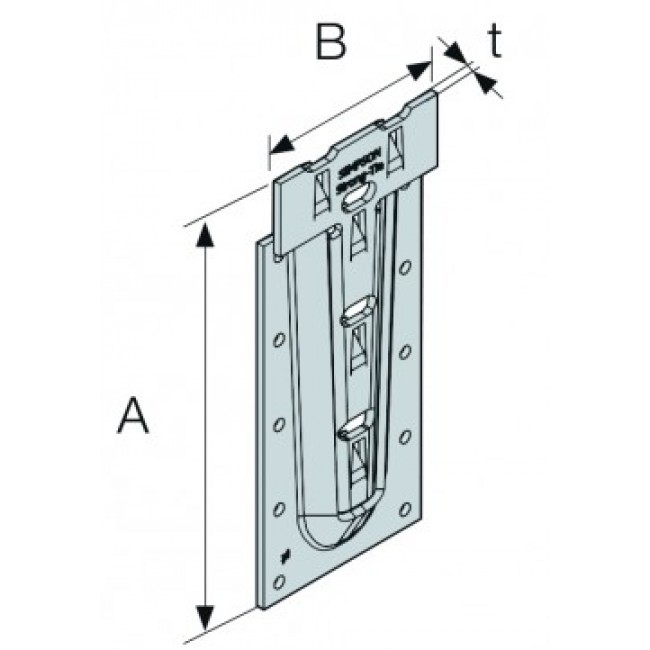

Épaisseur t	3 mm
Code fabricant	ETSN130 ETSN100 ETSN180
Dimension A (mm)	100 130 180
Dimension B (mm)	60 65 75
Dimension C (mm)	70 100 150
Dimension D (mm)	70 100 150
Largeur minimale du bois (mm)	70 75 85
Perçages sur le porteur	4 Ø5 mm 8 Ø5 mm 10 Ø5 mm
Perçages sur le porté	3 languettes Ø6 mm 4 languettes Ø6 mm 5 languettes Ø6 mm

Documents techniques

Déclaration de performances.pdf

Questions / Réponses

Vous souhaitez des informations
sur ce produit ? Un de nos experts ou de
nos clients vous répondra.

Questions 1

Réponses 1

charges supportées

Réponses 1

Anonymous

Acheteur

le 06/01/2021

Bonjour, Existe-t-il un tableau des différentes charges (verticales principalement ) supportées, selon les modèles. C'est pour un projet de toit terrasse avec: poutres 200x200, madriers 100x22O, Chanlattes, tuiles rondes Les étriers serviront à fixer les madriers sur les poutres principalement Merci. Cordialement.

Yvon

Chef de produit

le 06/01/2021

Réponse de notre expert

Bonjour Jean-Paul, Vous trouverez les informations techniques de ce produit sur la page du fabricant : https://www.simpson.fr/fr-FR/produits/etrier-a-queue-daronde-etsn
