Étrier de croupe - ETC SIMPSON Strong-Tie

Les points clés :

  • Pour la charpente industrielle

À partir de

14,84 € TTC
12,37 € HT

9 options

  • Dimension A (mm)

  • Dimension B (mm)

  • Dimension C (mm)

  • Dimension D (mm)

  • Dimension E (mm)

  • Perçages de la base

  • Perçages sur les flancs

  • Sens

  • Épaisseur t (mm)

  • Dimension A (mm)

  • Dimension B (mm)

  • Dimension C (mm)

  • Dimension D (mm)

  • Dimension E (mm)

  • Perçages de la base

  • Perçages sur les flancs

  • Sens

  • Épaisseur t (mm)

Référence 8 versions disponibles 8 versions disponibles

    En stock chez notre fournisseur

    Livraison en 5 jours ouvrés
    à partir de 6,90 €
    i

    Produits similaires

    Descriptif détaillé

    Description

    Ces étriers sont utilisés dans la fermette de section 38 mm. Ils permettent la réalisation d'une croupe en assemblant les demi fermes d'arêtier et d'empannon. Les modèles différent suivant le type de mise en oeuvre.

    Caractéristiques

    • Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
    • Protection du métal type Z275 (galvanisé zinc 19 microns).
    • Exemples d'utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.

    Mise en oeuvre

    Fixations sur porté

    • Pointes annelées CNA Ø4,0 x 35 mm.

    Fixations sur porteur

    Bois :

    • Pointes annelées CNA Ø4,0 x 35 mm.

    Acier :

    • Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).

    Béton :

    • Cheville mécanique WA M12-104/5.
    • Ancrage chimique LMAS M12-150 avec résine AT-HP.

    Installation

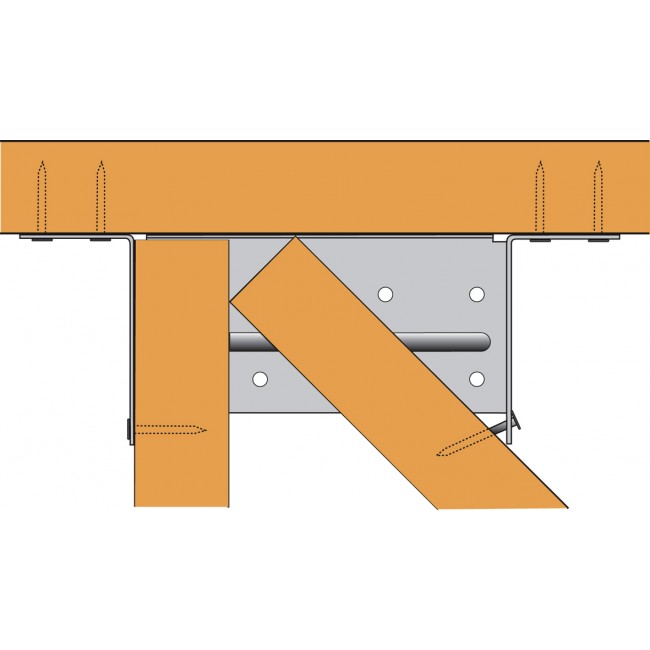

    Utiliser toutes les fixations spécifiées pour une mise en oeuvre donnée. Les éléments réalisés avec 2 plis doivent être assemblés entre eux afin qu‘ils agissent comme un seul et même élément (voir Eurocode 5).

    • ETC835 Assemblages 3 éléments 2 arêtiers doubles - 1 empannon
    • ETC835 Assembles 3 éléments 2 arêtiers simples - 1 empannon

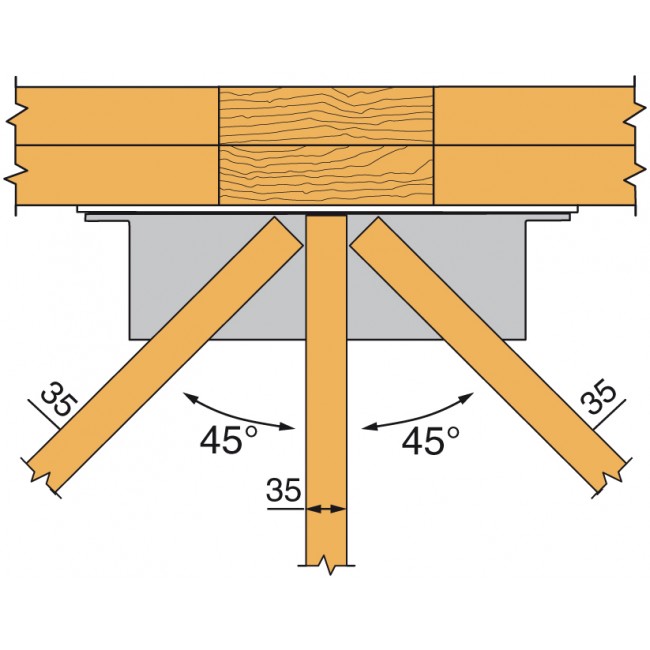

    • ETC502 Assemblages 3 éléments 2 arêtiers simples - 1 empannon

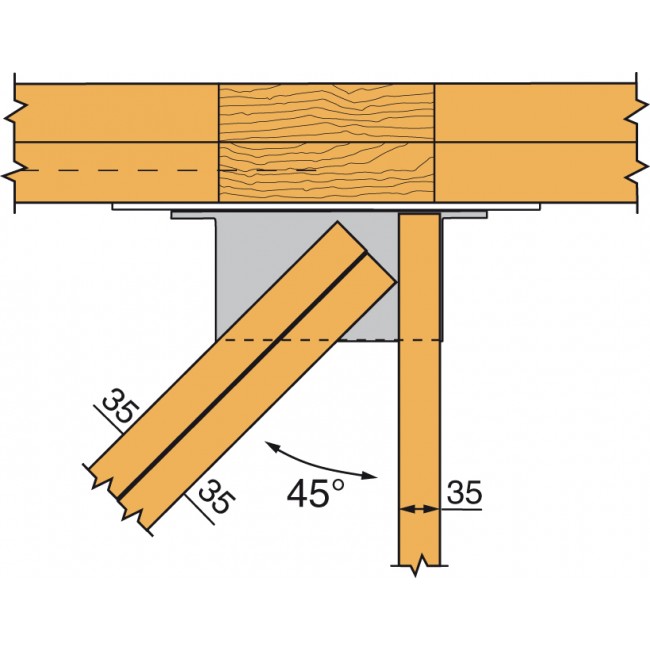

    • ETC485R Assemblages 2 éléments 1 arêtier double - 1 empannon
    • ETC434 Assemblages 2 éléments 1 arêtier double - 1 empannon
    • ETC434 Assemblages 2 éléments 1 arêtier simple - 1 empannon

    Contenu du colis

    Livré par 1 pièce.

    Caractéristiques techniques

    Classe de protection Classe 2 : sous abri (charpente, ossature, etc.)
    Conditionnement Unitaire
    Finition de protection Galvanisation Z275
    Marque SIMPSON Strong-Tie
    Matière Acier laminé à froid S250GD
    Porte Bois massif, bois lamellé-collé, bois composite, ...
    Porteur Bois massif, bois lamellé-collé, bois composite, béton, acier
    Stocké par le fabricant
    Type ETC
    Code fabricant
    • ETC434
    • ETC485R
    • ETC434D
    • ETC434G
    • ETC502
    • ETC835
    • ETC485RG
    • ETC485RD
    Dimension A (mm)
    Dimension B (mm)
    Dimension C (mm)
    Dimension D (mm)
    Dimension E (mm)
    Perçages de la base
    Perçages sur les flancs
    Sens
    Épaisseur t (mm)

    Garanties / Normes / Labels / Technologies Normes / Garanties...

    Labels et technologies
