Étrier à 45° - assemblage droite et gauche - ET SIMPSON Strong-Tie

Les points clés :

  • Etrier pour les départs à 45°
  • Conçu pour les charpentes industrielles

À partir de

11,96 € TTC
9,97 € HT

4 options

  • Dimension A (mm)

  • Dimension B (mm)

  • Dimension C (mm)

  • Largeur de solive (mm)

  • Dimension A (mm)

  • Dimension B (mm)

  • Dimension C (mm)

  • Largeur de solive (mm)

Référence 3 versions disponibles 3 versions disponibles

    En stock chez notre fournisseur

    Livraison en 5 jours ouvrés
    à partir de 6,90 €
    i

    Produits similaires

    Descriptif détaillé

    Description

    Ces étriers de charpente ET sont conçus pour les charpentes industrielles ; ils permettent de réaliser un assemblage à 45° à droite ou à gauche sur le même connecteur.

    Caractéristiques

    • Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
    • Protection du métal type Z275 (galvanisé zinc 19 microns).
    • Exemples d'utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.

    Mise en oeuvre

    Fixations sur porteur

    Bois :

    • Pointes annelées CNA Ø4,0 x 35 mm.

    Acier :

    • Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).

    Béton :

    • Cheville mécanique WA M10-78/5.
    • Ancrage chimique LMAS M10-110 avec résine AT-HP.

    Installation

    Utiliser toutes les fixations spécifiées pour une mise en oeuvre données. Les éléments constitués de deux plis doivent être assemblés entre eux afin qu‘ils agissent comme un seul et même élément.

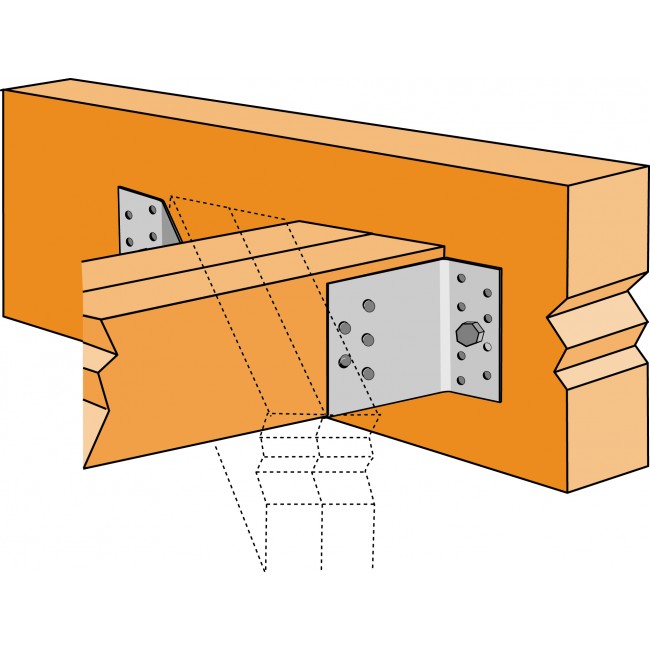

    • ET248 - sur bois

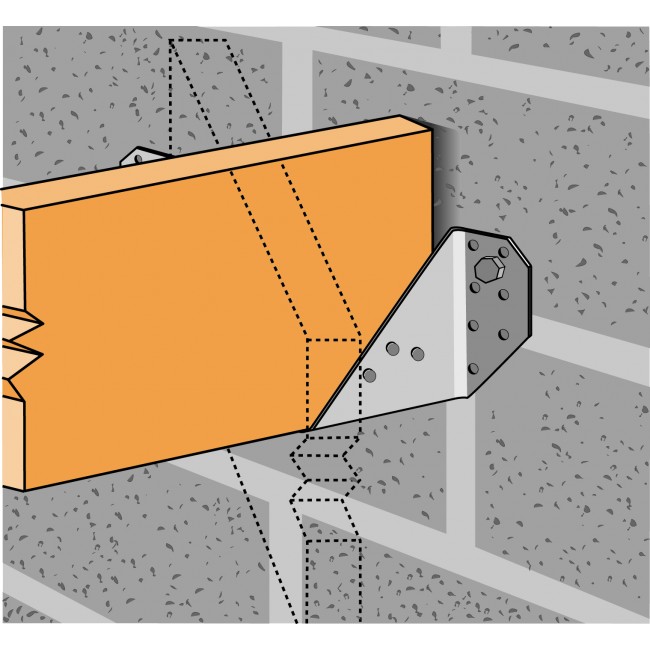

    • ET248 - sur béton

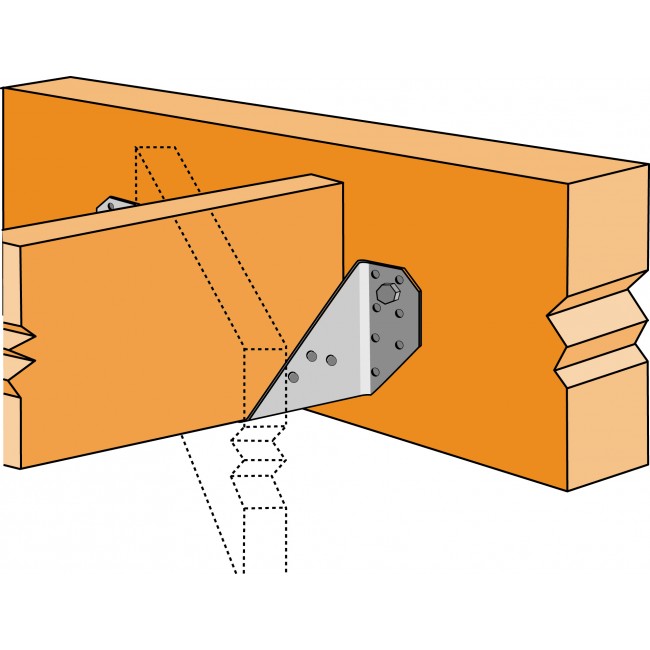

    • ET260 - sur bois

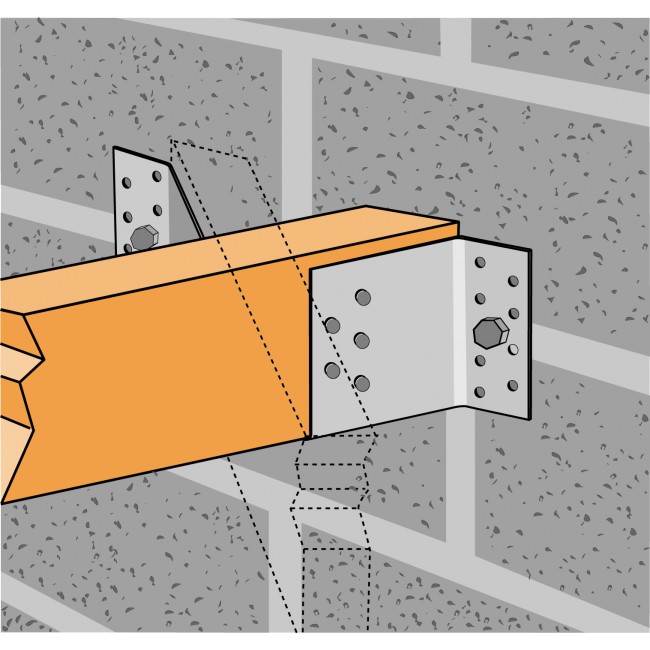

    • ET260 - sur béton

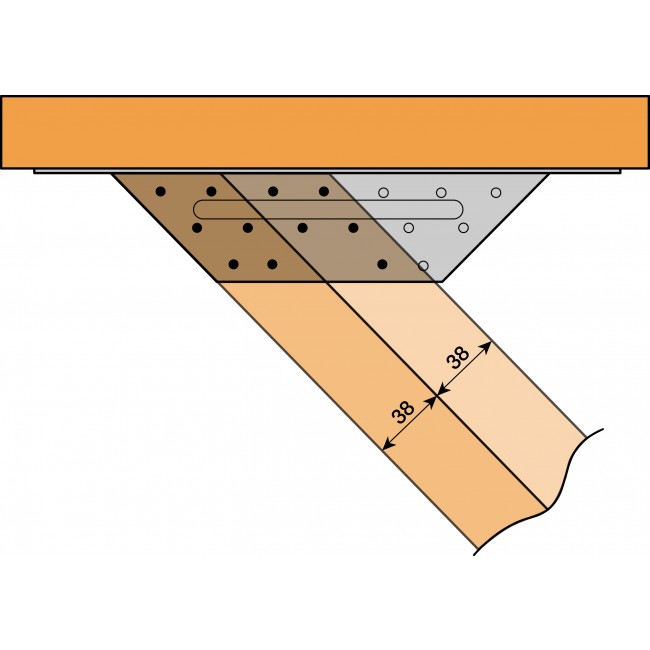

    • ET260 - plan de clouage du fond du sabot

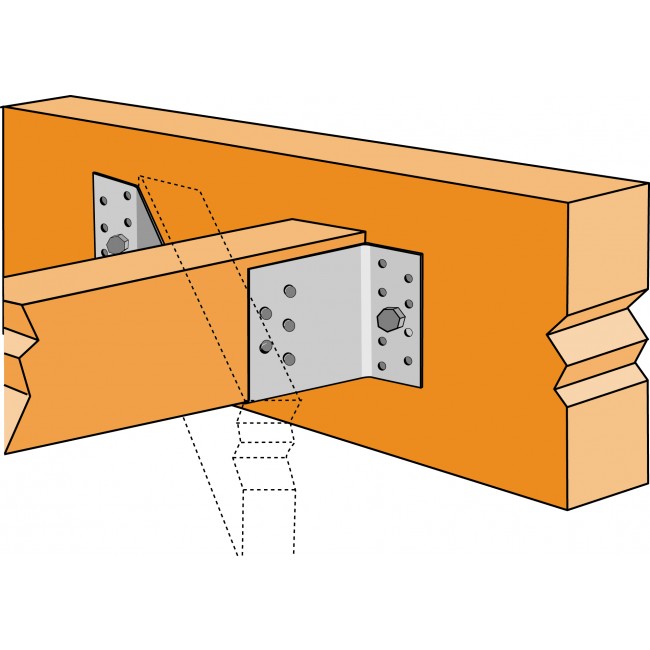

    • ET301 - sur bois

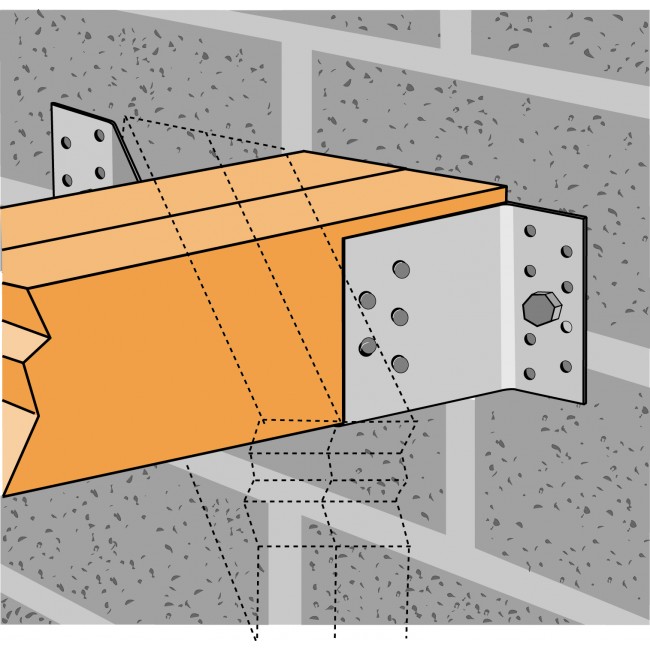

    • ET301 - sur béton

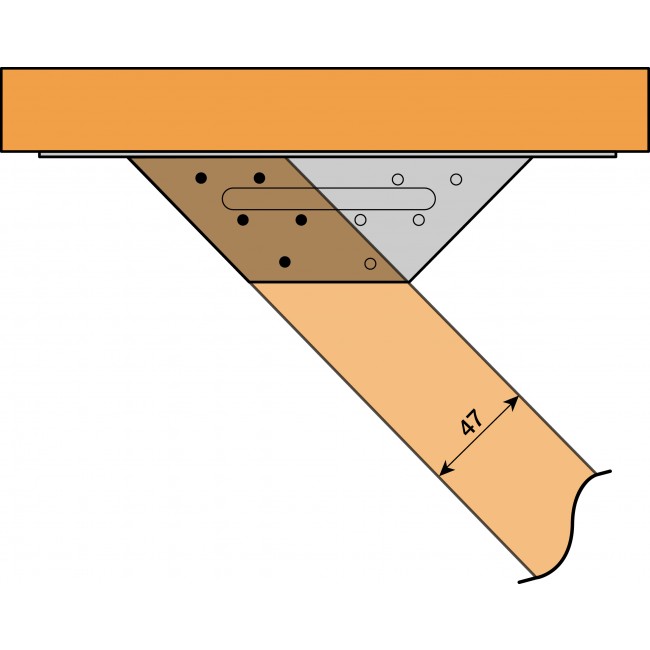

    • ET301 - plan de clouage du fond du sabot.

    Contenu du colis

    Livré par 1 pièce.

    Caractéristiques techniques

    Classe de protection Classe 2 : sous abri (charpente, ossature, etc.)
    Conditionnement Unitaire
    Finition de protection Galvanisation Z275
    Hauteur de solive maximum 145 mm
    Hauteur de solive minimum 97 mm
    Largeur de solive 2x38 mm
    Marque SIMPSON Strong-Tie
    Matière Acier laminé à froid S250GD
    Porte Bois massif
    Porteur Bois massif, bois lamellé-collé, bois composite, béton, acier
    Stocké par le fabricant
    Type ET
    Épaisseur t 1,50 mm
    Code fabricant
    • ET248
    • ET260
    • ET301
    Dimension A (mm)
    Dimension B (mm)
    Dimension C (mm)
    Largeur de solive (mm)

    Garanties / Normes / Labels / Technologies Normes / Garanties...

    Labels et technologies
    • Media_SIMPSON_2-54213d9d156ee.jpg
    • Media_SIMPSON_8-54213d9fa6623.png
    • Media_SIMPSON_22-54213da38a817.jpg
    • Media_SIMPSON_755-54213f432aa28.jpg
