Équerre réglable pour dalle bois ABF230 SIMPSON Strong-Tie

L'équerre ABF230 est conçue pour la fixation des poutres hautes de ceinture de terrasse sur les plots béton. Elle s'ajuste sur chantier pour des angles des 90 à 150°, grâce aux repères visuels qui accélèrent la pose.

Domaines d'utilisation

• Cette équerre permet la fixation de poutre bois (lamellé collé, bois massif...) de hauteur 235 à 310 mm sur plots béton.
• L'application principale est la réalisation de ceinture périphérique de dalle bois.

Mise en oeuvre et fixations

Support bois :

• Pointes annelées CNA Ø4,0x50.
• Vis CSA Ø5,0x40.
• Vis SDW Ø8.

Support béton :

• Cheville mécanique : goujon WA M12-104/5.
• Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35.
• Cheville mécanique : goujon WA M16-110/5.
• Ancrage chimique : résine AT-HP + tige filetée LMAS M16-170/20.
• Situation 3: 135° à 150°

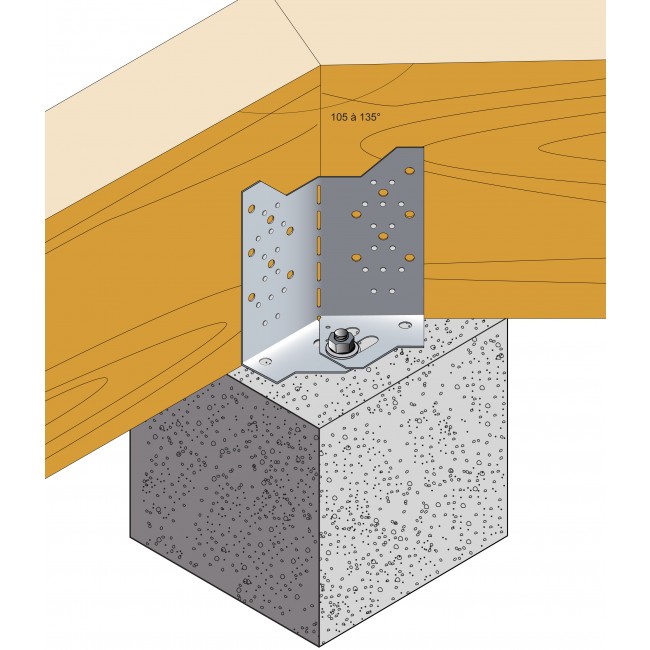

• Situation 2: 105° à 135°

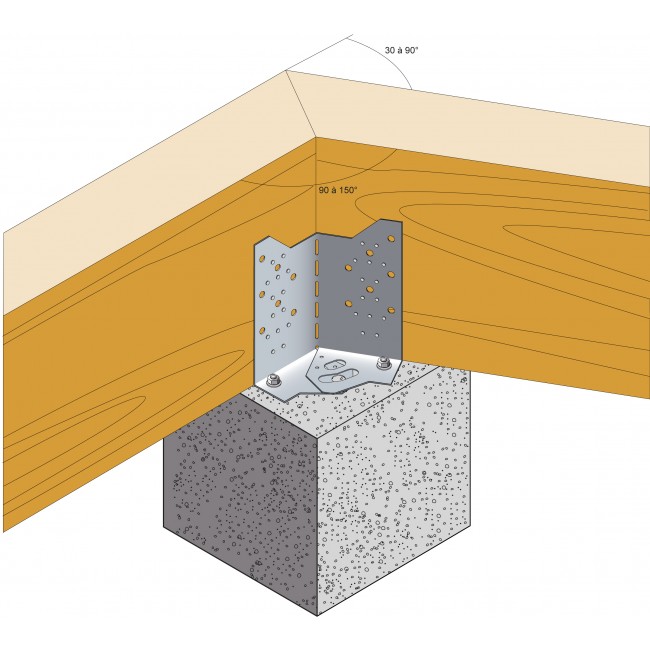

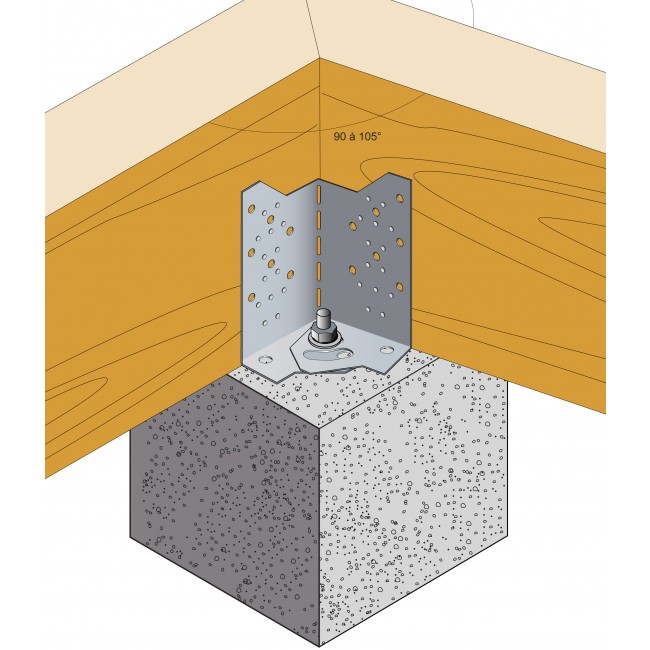

• Situation 1: 90° à 150°
