Descriptif détaillé

Description

Ce connecteur SJH, utilisé par paire, permet de s'adapter à toutes les configurations de pose de solives. Il permet également de renforcer les assemblages existants ou de permettre l'augmentation de prise de charge.

Attention : pour constituer un solivage complet, vous devez prendre, soit un demi-sabot SJH F et une platine SJH, soit deux demi-sabots SJH F

Avantages

Grande flexibilité de mise en oeuvre : deux modèles de SJH (droite et gauche) s'adaptent à toutes les solives de hauteur comprise entre 97 à 300 mm et de largeur comprise entre 35 à 140 mm

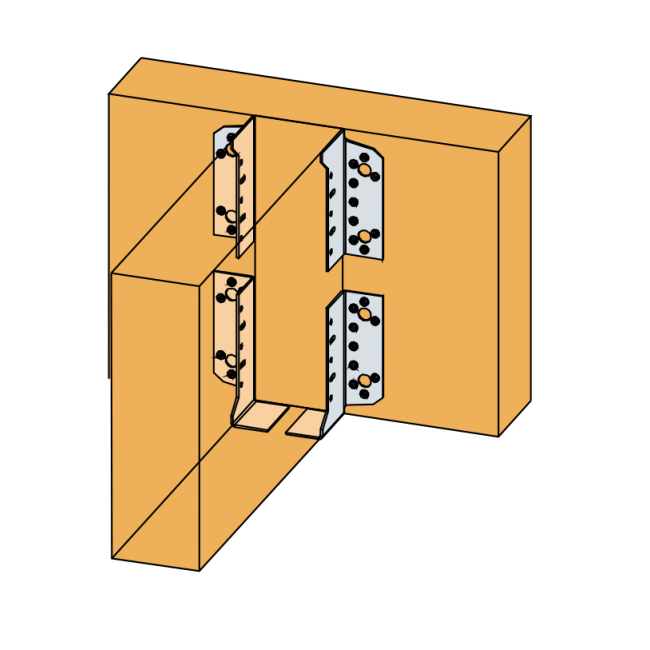

Polyvalence : composition de paire possible avec deux ailes intérieures, deux ailes extérieures, ou l'association des deux
Solidité : deux paires de sabots peuvent être utilisées pour augmenter la reprise de charge

Fixations

Sur porté :

Pointes annelées CNA Ø4,0 x 50 mm,
Pointes annelées CNA Ø4,0 x 35 mm pour les épaisseurs inférieures à 60 mm,
Vis CSA Ø5,0 x 40 mm,
Vis CSA Ø5,0 x 35 mm pour les épaisseurs inférieures à 45 mm.

Sur porteur :

Support bois :

Pointes annelées CNA Ø4,0 x 50 mm,
Pointes annelées CNA Ø4,0 x 35 mm pour les épaisseurs inférieures à 60 mm,
Vis CSA Ø5,0 x 40 mm,
Vis CSA Ø5,0 x 35 mm pour les épaisseurs inférieures à 45 mm,
Vis SSH Ø10 x 40 mm.

Support béton :

Cheville mécanique : goujon WA M10-78/5 (pour le SJH80) et WA M12-104/5 (pour le SJH130),
Ancrage chimique : résine AT-HP avec tige filetée LMAS M10-120/25 (pour le SJH80) et LMAS M12-150/35 (pour le SJH130).

Support maçonnerie creuse (reprise de charges des ancrages à vérifier) :

Résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH 16x130 (pour le SJH80),
Résine AT-HP ou POLY-GP + tige filetée LMAS M12-150/35 + tamis SH 20x130 (pour le SJH130).

Les demi-sabots doivent être placés de manière symétrique sur un support rigide.

Mise en oeuvre

Installation classique sur support bois :

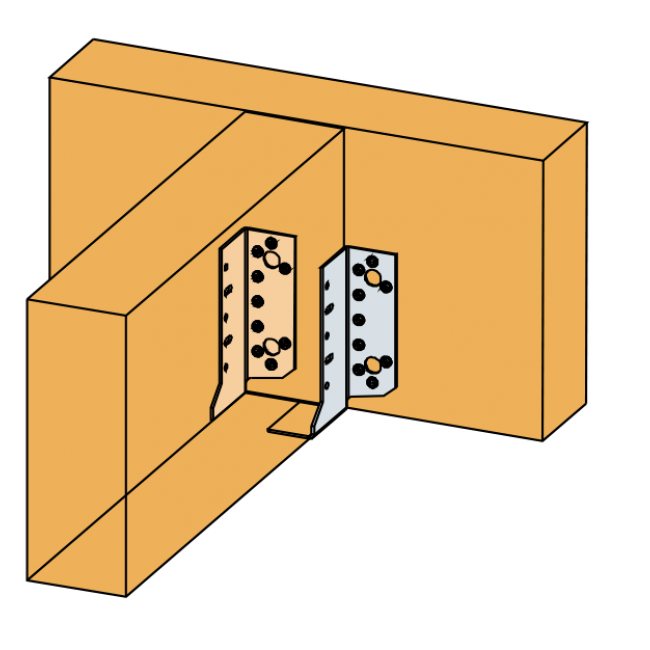

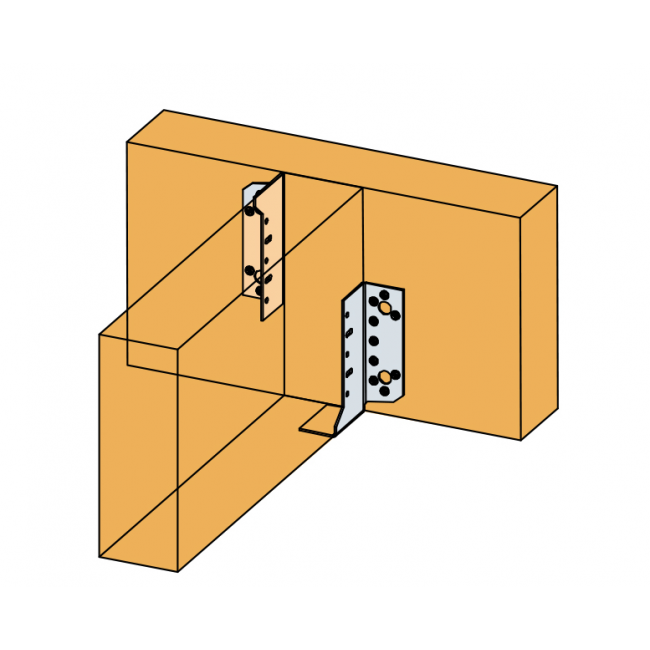

Demi-sabots installés en diagonale :

1 SJHR + 1 SJHR-F,
ou 1 SJHL + 1 SJHL-F.

Contenu du colis

Livré par 1 pièce.

Caractéristiques techniques

Classe de protection	Classe 2 : sous abri (charpente, ossature, etc.)
Conditionnement	Unitaire

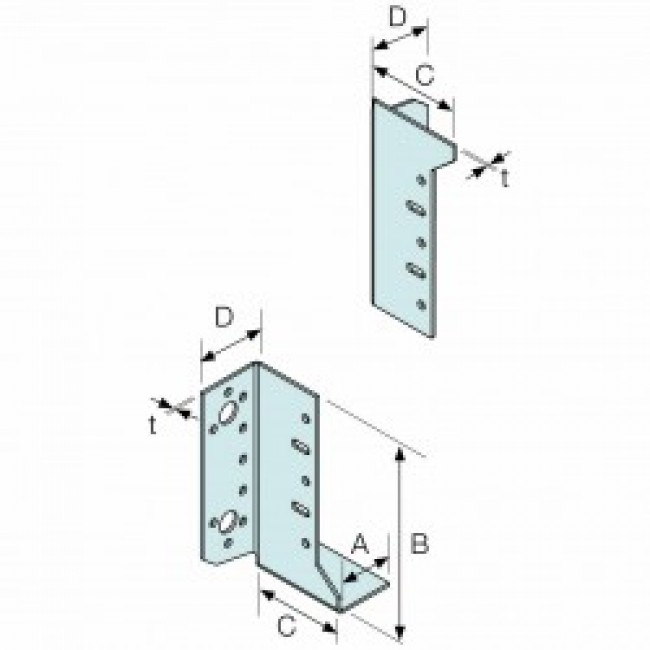

Dimension A	- mm
Dimension A	35,80 mm
Dimension C	60 mm
Dimension D	41,60 mm
Finition de protection	Galvanisation Z275
Largeur minimale du bois	35 mm
Marque	SIMPSON Strong-Tie
Matière	Acier laminé à froid S250GD
Porte	Bois massif, bois lamellé-collé, bois composite, ...
Porteur	Bois massif, bois lamellé-collé, bois composite, béton, acier
Épaisseur t	2 mm
Code fabricant	SJHL80 SJHL130-F SJHR80 SJHR130 SJHR80-F SJHL80-F SJHR130-F
Article	SJH SJH F
Dimension B (mm)	80 130
Hauteur maxi du bois (mm)	150 225
Hauteur mini du bois (mm)	97 147
Largeur maximale du bois (mm)	90 140
Perçages sur le porteur	4 Ø5 - 1 Ø11 mm 9 Ø5 - 2 Ø13 mm
Perçages sur le porté	3 Ø5 mm 5 Ø5 mm
Sens	Droite Gauche
