Connecteur ajustable en angle - ACI SIMPSON Strong-Tie

Les points clés :

  • Utilisable sur porteur bois ou béton
  • Reglable sur chantier pour un angle compris entre 30 et 90°
  • Adaptable à toutes les largeurs et hauteurs de poutres en I

À partir de

17,56 € TTC
14,63 € HT

1 option

  • Dimension A (mm)

  • Dimension A (mm)

Référence 2 versions disponibles 2 versions disponibles

    En stock chez notre fournisseur

    Livraison en 5 jours ouvrés
    à partir de 6,90 €
    i

    Produits similaires

    Descriptif détaillé

    Description

    Ce connecteur ACI permet, en repliant ses flans, un solivage d'angle. Son réglage est de 30° à 90°. Il s'adapte aux différentes hauteurs de poutres.

    Avantages

    • Utilisables sur porteur bois ou sur porteur béton
    • Reglables sur chantier pour un angle compris entre 30 et 90°
    • Adaptables à toutes les largeurs et hauteurs de poutres en I

    Domaines d'utilisation

    • Planchers en poutres en I
    • Plafonds en poutres en I
    • Fixation de solives avec un angle

    Fixations

    Porté :

    • Pointes annelées CNA Ø4,0x35 mm.
    • Les pointes sont introduites dans la poutre portée avec un angle de 45°. Deux pointes au minimum sont nécessaires par membrure pour un bon maintien, il sera parfois possible, en fonction de la hauteur de membrure, d‘en placer quatre.

    Porteur :

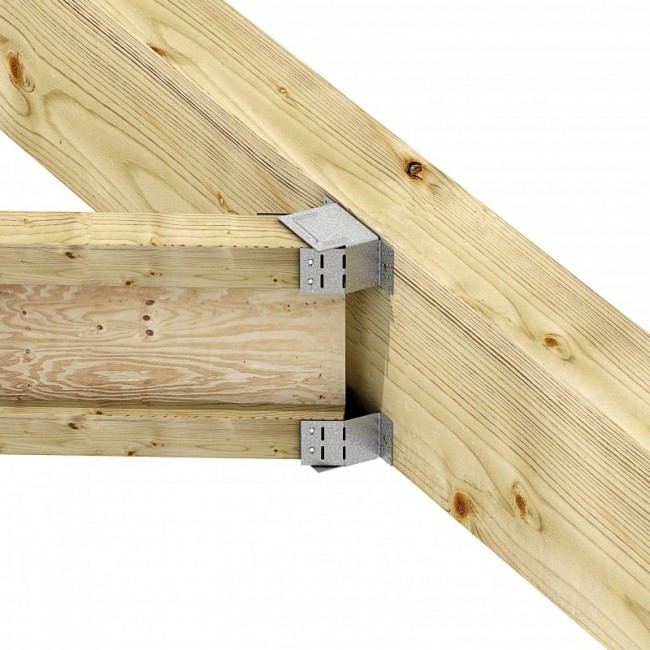

    • Support bois :

    Pointes annelées CNA Ø4,0x35 mm.

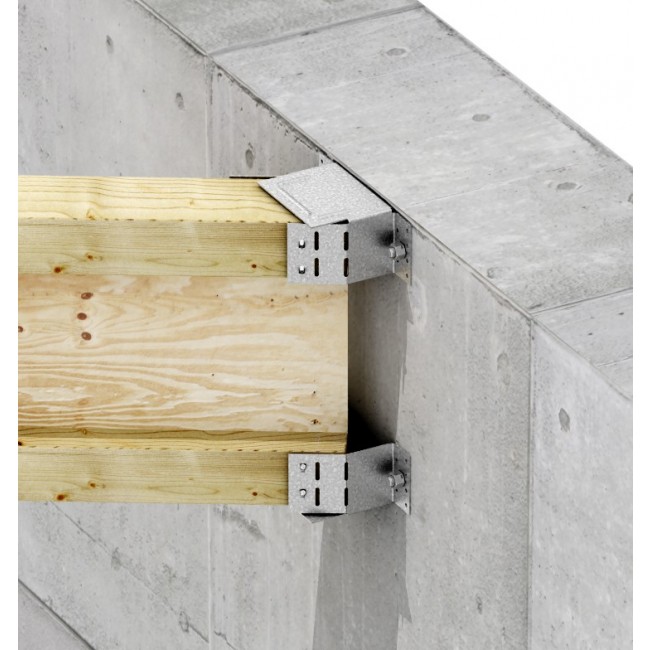

    Support béton :

    Cheville mécanique : goujon WA M12-104/5,
    Ancrage chimique : résine AT-HP + Tige filetée LMAS M12-150/35.

    • Support maçonnerie creuse :

    Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M12-150/35 + tamis SH20x130.

    Installation

    Ces étriers s’utilisent par paire : un étrier maintient la membrure basse tandis qu‘un second étrier, placé à l’inverse, maintient la membrure haute.

    Contenu du colis

    Livré par 1 pièce.

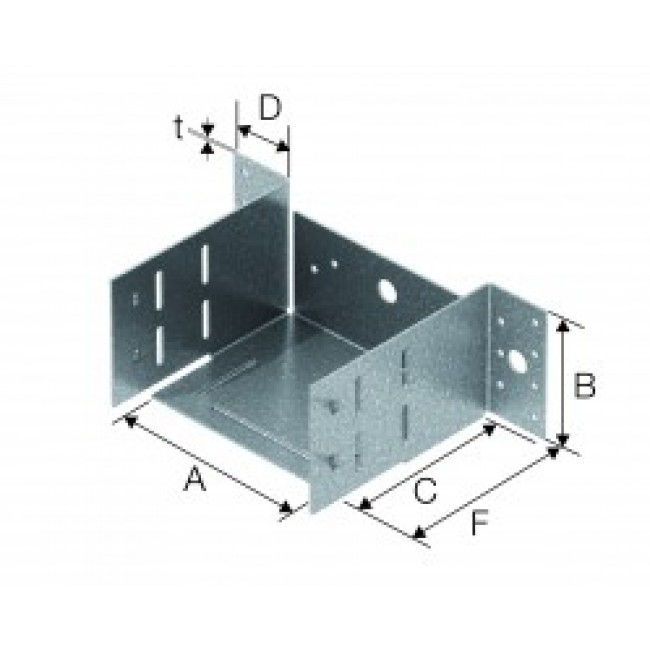

    Caractéristiques techniques

    Classe de protection Classe 2 : sous abri (charpente, ossature, etc.)
    Conditionnement Unitaire
    Dimension B 80 mm
    Dimension C 109,70 mm
    Dimension D 41,70 mm
    Dimension F 111,70 mm
    Finition de protection Galvanisation Z275
    Marque SIMPSON Strong-Tie
    Matière Acier laminé à froid S250GD
    Perçages sur le porteur 18 Ø5 - 3 Ø14 mm
    Perçages sur le porté 4 Ø5 mm
    Porte Poutres en I, poutres massives, poutres composites, ...
    Porteur Bois massif, bois lamellé-collé, bois composite, béton
    Type ACI
    Épaisseur t 2 mm
    Code fabricant
    • ACI140/80
    • ACI100/80
    Dimension A (mm)
