Descriptif détaillé

Description

La cheville pour fixations lourdes TA M est une douille taraudée en acier électrozingué pour les installations en attente. La cheville est idéale pour la fixation de dispositifs anti-chutes, équipements industriels et machines dans le béton non fissuré. La géométrie optimisée de la cheville réduit l'énergie de pose et permet son utilisation dans des espaces extrêmement restreints.
Pendant l'installation, le cône est tiré dans la douille et l'expanse contre les parois du forage. La douille à triple expansion autorise des distances au bord et entraxes réduits grâce à une répartition régulière des contraintes. Le capuchon en plastique protège le filetage des poussières et lui permet de tourner librement.

Applications

Constructions métalliques

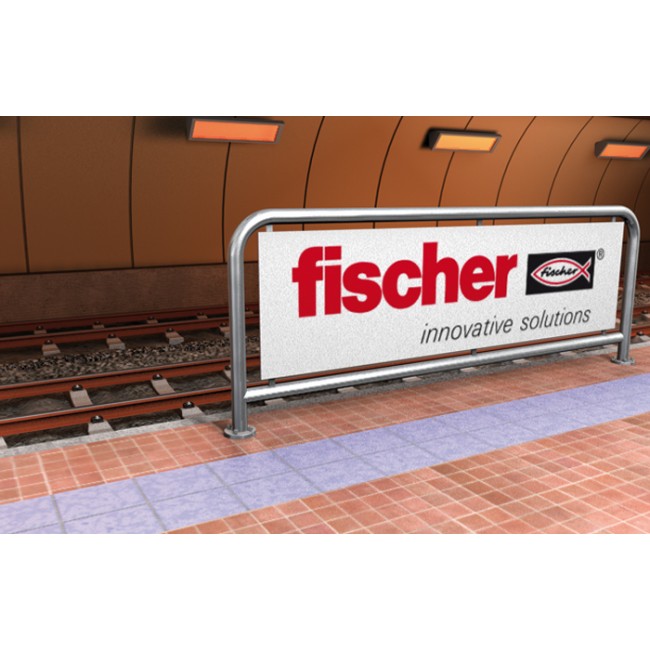

Mains courantes
Consoles
Echelles
Chemins de câbles

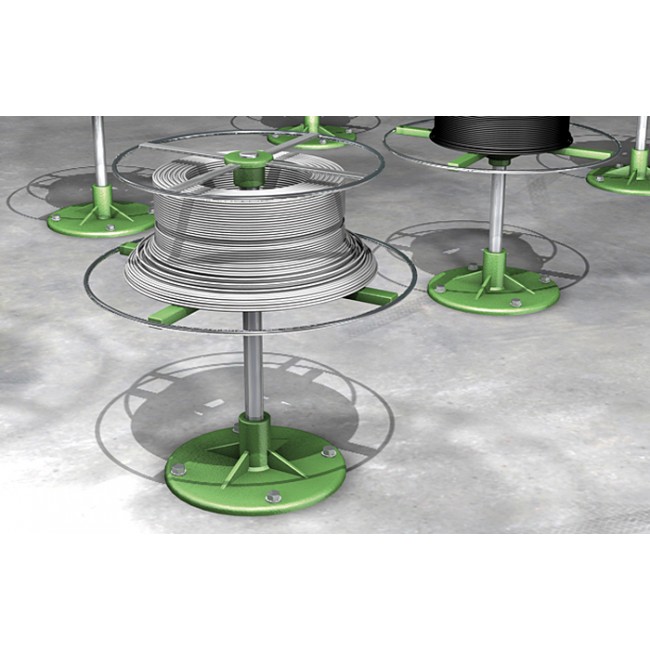

Machines
Escaliers
Portails
Façades
Installations déportées

Matériaux

Agréée pour :

Béton C20/25 à C50/60, non fissuré

Convient également pour :

Béton C12/15
Pierre naturelle à structure dense

Les détails (matériaux de construction, charges, etc.) de l'agrément, s'il est disponible, s’appliquent

Homologation

DoP No. 0050
DoP No. 0756-CPD-0289

Caractéristiques techniques

Conditionnement	4
Filetage	M10
Format du conditionnement	Sachet
Code fabricant	94654 94653 94655
Diamètre nominal du foret (mm)	10 12 15
Longueur de cheville (mm)	49 56 69
Profondeur de perçage mini.	65 70 90
Profondeur de perçage mini. pour installation traversante (mm)	65 70 90
Profondeur de vissage mini. (mm)	65 70
Taraudage	M6 M8
