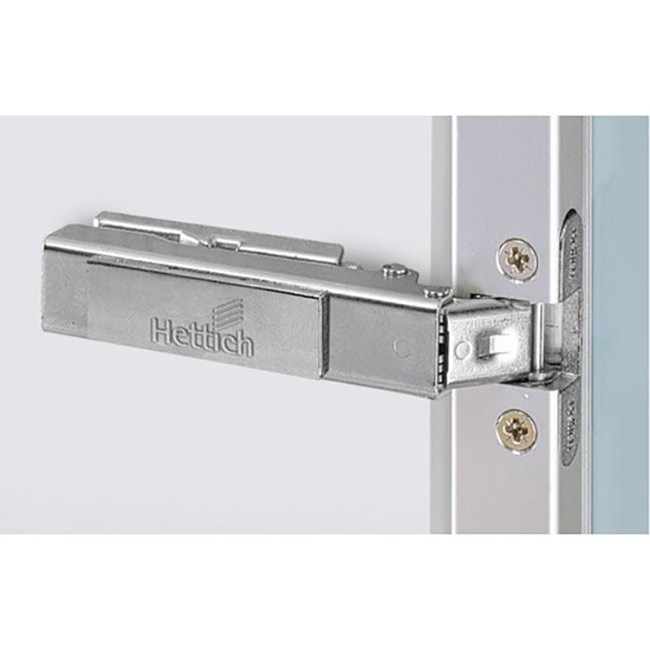

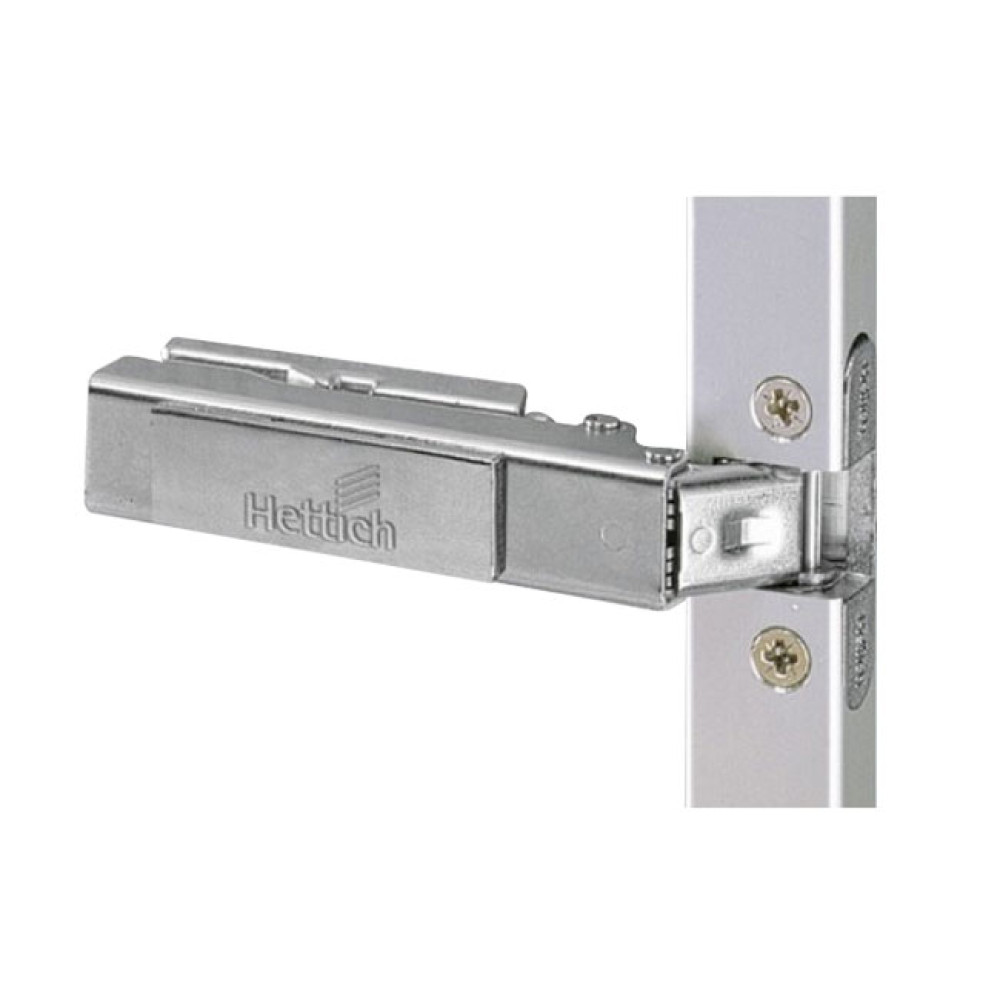

Charnières invisibles à montage rapide 95 ° Intermat 9936-50 pièces HETTICH

Les points clés :

Pour porte avec cadre en aluminium
A montage rapide
Angle d'ouverture 95 degrès

À partir de

144,52 € TTC

120,43 € HT

Prix :

2 options

Coudure (mm)
- 0
- 9,50
- 16
Montage porte
- En applique
- Ferrage rentrant
- Sur montant central

Coudure (mm)
Montage porte

Référence 3 versions disponibles 3 versions disponibles

En stock chez notre fournisseur

Livraison en 21 jours ouvrés

à partir de 6,90 €

x3 Payez en plusieurs fois sans frais

Demander un devis

Produits similaires

Descriptif détaillé

Description

Charnière automatique avec technique de clipsage
Classement qualitatif selon la norme EN 15570, niveau 2
Pour profilés de cadre en aluminium de 19 mm de large
Réglage du recouvrement intégré ± 2 mm / - 2 mm
Réglage de la profondeur intégré + 2,5 mm / - 1,5 mm
Réglage de la hauteur par plaque de montage
Boîtier TA22 / D à utiliser avec l'amortisseur à clipser Silent System en option
Matériau du bras de charnière : acier nickelé
Matériau du boîtier de charnière : zamak nickelé

Le montage du bras articulé sur la plaque de montage est réalisé par simple clipsage. Réglage de recouvrement et de la profondeur par excentrique. Le réglage de la hauteur se fait par la plaque de montage.

Contenu du colis

Livrée par 50 pièces. Commandez séparément le cache pour le bras, cache pour le boîtier et l'embase

Caractéristiques techniques

Angle d'ouverture	95 degrés
Conditionnement	50
Diamètre du boîtier	35 mm
Entraxe de fixation	28 mm
Fermeture amortie	Non
Finition	Nickelé
Gamme	Intermat
Marque	HETTICH
Matière	Acier
Type de boîtier	Sans outil
Usage	Portes à cadre alu
Épaisseur de porte	20 mm
Code fabricant	9155235 9155233 9155234
Coudure (mm)	0 9.5 16
Montage porte	En applique Ferrage rentrant Sur montant central
