Ancrage pour montants d'ossature - HTT SIMPSON Strong-Tie

Les points clés :

Ancrage allongé et renforcé pour la fixation des montants sur lisse

À partir de

44,00 € TTC

36,67 € HT

Prix :

9 options

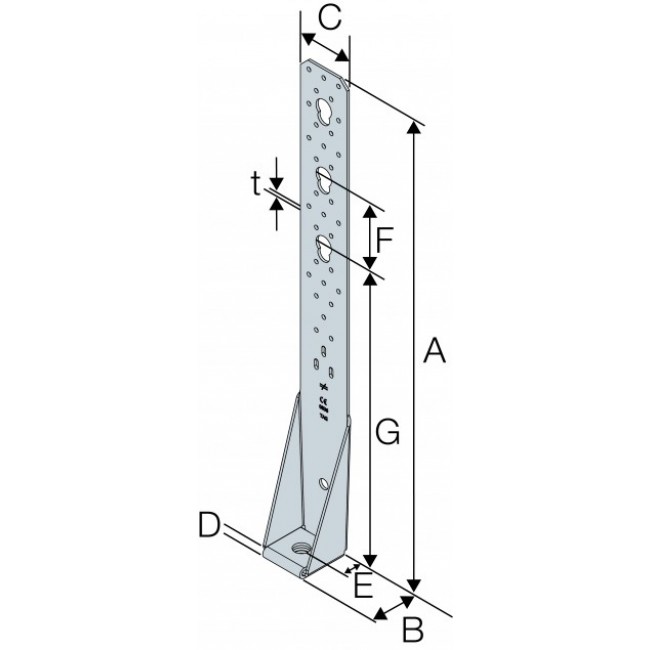

Dimension A (mm)
- 404
- 558
- 790
Dimension B (mm)
- 60
- 62
Dimension C (mm)
- 63
- 64
- 90
Dimension D (mm)
- 11,40
- 12,50
- 15
Dimension G (mm)
- 348
- 352
Finition de protection
- Galvanisation G90
- Galvanisation Z275
Perçages Aile A
- 26 Ø4,7 mm
- 31 Ø5 - 3 Ø21 mm
- 41 Ø5 - 6 Ø21 mm
Perçages Aile B
- 1 Ø17,5 mm
- 1 Ø18 mm
- 1 Ø26 mm
Épaisseur t (mm)
- 2,80
- 3

Dimension A (mm)
Dimension B (mm)
Dimension C (mm)
Dimension D (mm)
Dimension G (mm)
Finition de protection
Perçages Aile A
Perçages Aile B
Épaisseur t (mm)

Référence 3 versions disponibles 3 versions disponibles

En stock chez notre fournisseur

Livraison en 24 jours ouvrés

à partir de 6,90 €

Demander un devis

Produits similaires

Descriptif détaillé

Description

L'ancrage HTT est destiné à la fixation des montants sur lisse basse. Cet ancrage reprend des efforts de traction dans différentes configurations.

Les trous de pointes et de boulons permettent d'adapter la fixation en fonction des configurations : utilisation en travaux neufs et réhabilitation pour le renforcement des structures existantes.

Caractéristiques

Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L'humidité de l'air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
Protection du métal type Z275 (galvanisé zinc 19 microns).
Exemples d'utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.

Mise en oeuvre et fixations

Support béton :

Cheville mécanique : goujon WA M16-151/30
Ancrage chimique : résine AT-HP + tige filetée LMAS M16-170/20

Etude nécessaire en cas de l‘utilisation d‘une lisse basse.

Installation

Utiliser toutes les fixations spécifiées pour les pointes ou les boulons (le cumul pointes-boulons n‘est pas autorisé).
La surface totale d‘appui de l‘ancrage doit être en contact avec le support.
Fixation sur maçonnerie

Contenu du colis

Livré par 1 pièce.

Caractéristiques techniques

Classe de protection	Classe 2 : sous abri (charpente, ossature, etc.)
Conditionnement	Unitaire
Dimension E	33 mm
Dimension F	80 mm
Dimension F	- mm
Dimension G	- mm
Marque	SIMPSON Strong-Tie
Matière	Acier
Type	HTT
Code fabricant	HTT22E HTT5 HTT31
Dimension A (mm)	404 558 790
Dimension B (mm)	60 62
Dimension C (mm)	63 64 90
Dimension D (mm)	11.4 12.5 15
Dimension G (mm)	348 352
Finition de protection	Galvanisation G90 Galvanisation Z275
Perçages Aile A	26 Ø4,7 mm 31 Ø5 - 3 Ø21 mm 41 Ø5 - 6 Ø21 mm
Perçages Aile B	1 Ø17,5 mm 1 Ø18 mm 1 Ø26 mm
Épaisseur t (mm)	2.8 3
